Вместимость кабеля на барабан от "Интегра кабель"

Кабели поставляются на деревянных барабанах (ГОСТ 5151-79) с диаметром шейки не менее 40 номинальных наружных диаметров кабеля. Нижний конец кабеля выведен на щеку барабана и защищен от внешних механических воздействий. Барабан с кабелем имеет сплошную или 50% обшивку.

31 мая 2015

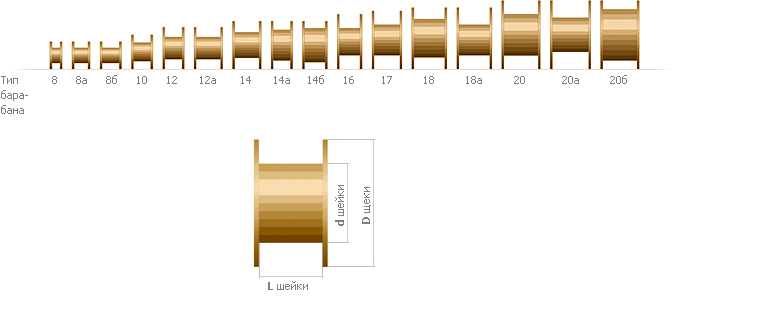

Габаритные размеры и масса стандартных барабанов (ГОСТ 5151-79) для оптических кабелей:

Тип Барабана	8	8а	8б	10б	12	12а	14	14а	14б	16	17	18	18а	20	20а	20б
L шейка, мм	230	400	500	500	500	710	710	500	600	600	750	900	900	1000	1060	1000
d шейки, мм	450	450	450	545	650	650	750	900	1000	800	900	1120	900	1220	1000	1500
D щеки, мм	800	800	800	1000	1220	1220	1400	1400	1400	1600	1700	1800	1800	2000	2000	2000
Масса, кг	43	51	53	56	132	151	217	200	234	308	367	535	494	763	725	941

Вместимость стандартных транспортных контейнеров:

Тип барабана	8а	10	12	14	16а	17а	18а
Контейнер 3т	4	3	2	2	1	1	1
Контейнер 5т	7	4	3	3	2	2	2
Контейнер 20-24т	24	15	8	7	6	6	6

Вместимость стандартных барабанов (ГОСТ-5151-79) для оптических кабелей, м:

Тип барабана	8	8a	8б	10	12	12а	14	14а	14б	16	17	18	18а	20	20а	20б
D кабеля, мм	8	8a	8б	10	12	12а	14	14а	14б	16	17	18	18а	20	20а	20б
2	12980
2,2	10730
2,5	8310
3	5770	10040	12540
3,5	4240	7370	9220
4	3250	5650	7060	12590
4,5	2560	4460	5580	9950
5	2080	3610	4520	8060					13010
5,5	1720	2990	3730	6660	10800			11420	10750	25080
6	1440	2510	3140	5600	9070	12890		9600	9030	21070
6,5	1230	2140	2670	4770	7730	10980		8180	7700	17960
7	1060	1840	2300	4110	6670	9470	12830	7050	6640	15480
7,5	920	1610	2010	3580	5810	8250	11180	6140	5780	13490
8	810	1410	1760	3150	5100	7250	9820	5400	5080	11850
8,5	720	1250	1560	2790	4520	6420	8700	4780	4500	10500
9	640	1120	1390	2490	4030	5730	7760	4270	4010	9370	12730
9,5	580	1000	1250	2230	3620	5140	6970	3830	3600	8410	11420					11840
10	520	900	1130	2010	3270	4640	6290	3460	3250	7590	10310	11560				10680
10,5	470	820	1020	1830	2960	4210	5700	3130	2950	6880	9350	10490				9690
11	430	750	930	1660	2700	3830	5200	2860	2690	6270	8520	9550	12150			8830
11,5	390	680	850	1520	2470	3510	4750	2610	2460	5740	7790	8740	11120	12600		8080
12	360	630	780	1400	2270	3220	4370	2400	2260	5270	7160	8030	10210	11570		7420
12,5	330	580	720	1290	2090	2970	4020	2210	2080	4860	6600	7400	9410	10660		6840
13	310	530	670	1190	1930	2740	3720	2040	1920	4490	6100	6840	8700	9860	12860	6320
13,5	280	500	620	1110	1790	2550	3450	1900	1780	4160	5660	6340	8070	9140	11920	5860
14	260	460	580	1030	1670	2370	3210	1760	1660	3870	5260	5900	7500	8500	11090	5450
14,5	250	430	540	960	1550	2210	2990	1640	1550	3610	4900	5500	6990	7930	10330	5080
15	230	400	500	900	1450	2060	2790	1540	1450	3370	4580	5140	6530	7410	9660	4750
15,5	220	380	470	840	1360	1930	2620	1440	1350	3160	4290	4810	6120	6940	9040	4450
16	200	350	440	790	1280	1810	2460	1350	1270	2960	4030	4520	5740	6510	8490	4170
16,5	190	330	410	740	1200	1700	2310	1270	1190	2790	3790	4250	5400	6120	7980	3920
17	180	310	390	700	1130	1610	2180	1200	1130	2630	3570	4000	5090	5770	7520	3700
17,5	170	290	370	660	1070	1510	2050	1130	1060	2480	3370	3780	4800	5440	7100	3490
18	160	280	350	620	1010	1430	1940	1070	1000	2340	3180	3570	4540	5140	6710	3300
18,5	150	260	330	590	950	1360	1840	1010	950	2220	3010	3380	4300	4870	6350	3120
19	140	250	310	560	900	1290	1740	960	900	2100	2860	3200	4070	4620	6020	2960
19,5	140	240	300	530	860	1220	1650	910	860	2000	2710	3040	3870	4380	5710	2810
20	130	230	280	500	820	1160	1570	860	810	1900	2580	2890	3680	4170	5430	2670
20,5	120	210	270	480	780	1100	1500	820	770	1810	2450	2750	3500	3970	5170	2540
21	120	200	260	460	740	1050	1430	780	740	1720	2340	2620	3330	3780	4930	2420
21,5	110	200	240	440	710	1000	1360	750	700	1640	2230	2500	3180	3600	4700	2310
22	110	190	230	420	670	960	1300	710	670	1570	2130	2390	3040	3440	4490	2210
22,5	100	180	220	400	650	920	1240	680	640	1500	2040	2280	2900	3290	4290	2110
23	100	170	210	380	620	880	1190	650	610	1430	1950	2190	2780	3150	4110	2020
23,5		160	200	360	590	840	1140	630	590	1370	1870	2090	2660	3020	3930	1930
24		160	200	350	570	810	1090	600	560	1320	1790	2010	2550	2890	3770	1850
24,5		150	190	340	540	770	1050	580	540	1260	1720	1930	2450	2780	3620	1780
25		140	180	320	520	740	1010	550	520	1210	1650	1850	2350	2670	3480	1710
25,5		140	170	310	500	710	970	530	500	1170	1590	1780	2260	2560	3340	1640
26		130	170	300	480	690	930	510	480	1120	1520	1710	2170	2460	3210	1580
26,5		130	160	290	470	660	900	490	460	1080	1470	1650	2090	2370	3090	1520
27		120	150	280	450	640	860	470	450	1040	1410	1590	2020	2290	2980	1470
27,5		120	150	270	430	610	830	460	430	1000	1360	1530	1940	2200	2870	1410
28		120	140	260	420	590	800	440	410	970	1310	1470	1880	2130	2770	1360
28,5		110	140	250	400	570	770	430	400	930	1270	1420	1810	2050	2680	1320
