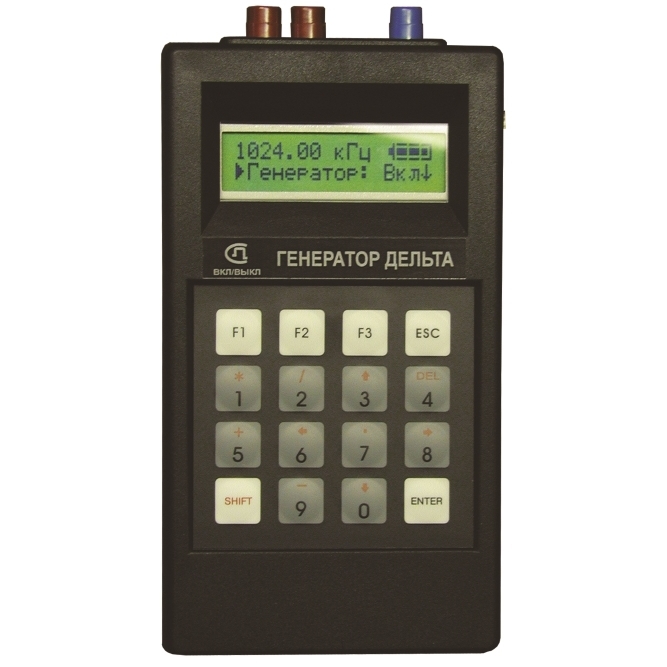

Генератор Дельта (ADSL генератор)
Экономичное решение: работает в ручном и автоматическом режиме в качестве удаленного генератора ADSL. Малые габариты и вес, удобное управление.
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
НАЗНАЧЕНИЕ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Формирование сигналов для совместной работы с приборами Дельта-ПРО+, Дельта-ПРО DSL, Гамма DSL в полевых и стационарных условиях. Генератор подключается на дальнем конце кабеля и может работать как на любой частоте 30 кГц - 4 МГц, так и по сетке частот измерителя для снятия АЧХ кабеля.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочие характеристики генератора в гармоническом режиме.
Выход генератора | симметричный |
Выходное сопротивление | 120+6 Ом |
Затухание асимметрии | не более -40 дБ |
Выходной уровень | 8+0,5 дБн |
Тип выходного сигнала | гармонический |
Частоты основного списка (*) | 2048 кГц |
1024 кГц | |
512 кГц | |
256 кГц | |
128 кГц | |
64 кГц | |
32 кГц | |
Шаг выбора частоты в диапазоне: | |
4096-2048 кГц | 8 кГц |
2048-1024 кГц | 8 кГц |
1024-512 кГц | 4 кГц |
512-256 кГц | 2 кГц |
256-128 кГц | 1 кГц |
128-64 кГц | 0,5 кГц |
64-32 кГц | 0,25 кГц |
Допустимая погрешность установки частоты | 0,05 % |
(*) - Пользователь может редактировать рабочий список или произвольно менять частоту генератора.
Рабочие характеристики генератора в режиме ИКМ
Рабочие скорости | 2048 кбит/c |
1024 кбит/c | |
Длительность импульса | 244+30 нс |
488+30 нс | |
Длительность фронта | не более 80 нс |
не более 160 нс | |
Длительность спада | не более 80 нс |
не более 160 нс | |
Амплитуда импульсов | 3+0,3 В |
Формируемые cигналы | ПСП длиной (215-1) бит |
«все нули» | |
«все единицы» | |
Режим искусственного ввода ошибок | 1 ошибка в секунду (К=4*10-7÷ 5*10-7 ) |
Выход генератора | симметричный |
Выходное сопротивление | 120+6 Ом |
Затухание асимметрии | не более -40 дБ |
