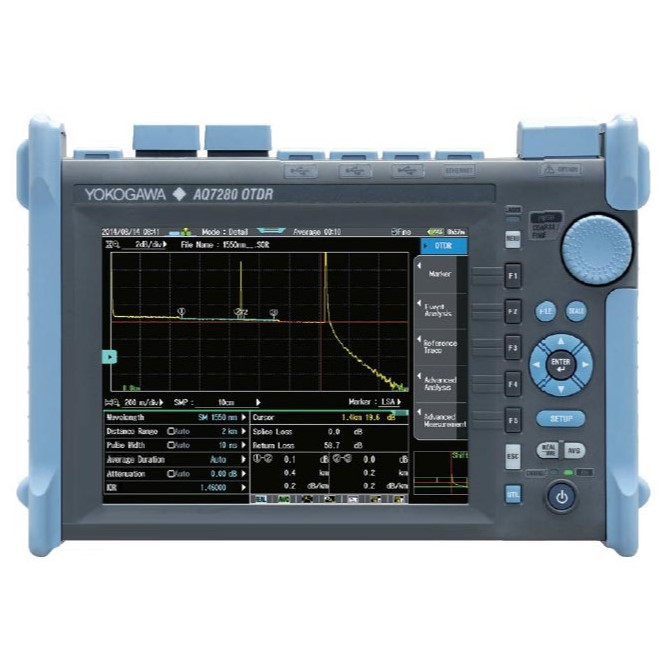

Рефлектометр оптический Yokogawa AQ7280-HR/SB + AQ7282A-UFC/PC/SLS + AQ7282M-UFC/SLS SM/MM, 850/1300/1310/1550 нм, 25/27/38/36 дБ, PC, SLS, FC
- Модульная конструкция для решения широкого спектра задач
- Емкостной сенсорный экран как у планшета или смартфона
- Функция мониторинга оптических линийСистема для тестирования многоволоконного кабеля
- Время автономной работы от стандартной аккумуляторной батареи - 15 часов
- Тестирование PON-сетей на разветвителях до 1х128
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Новая серия оптических
Функция измерения многоволоконного кабеля стала еще удобнее, ведь теперь в одну ячейку можно сохранить не только рефлектограмму волокна, но и результаты измерений затухания и изображение торца оптического разъема. При установке пороговых значений автоматически проводится тест Годен/Не годен и ячейка окрашивается в соответствующий цвет.
Уникальной особенностью рефлектометра является функция мониторинга оптической линии с заданным интервалом. Она позволяет обнаружить плавающие неисправности и сбои передачи сигнала, например, в случае замерзающей воды в муфте при ночных заморозках.
Особенности:
- Модульная конструкция для решения широкого спектра задач
- Полностью дублированное управление
- Емкостной сенсорный экран как у планшета или смартфона
- Противоударная конструкция с защитой от пыли и влаги
- Функция мониторинга оптических линий
- Система для тестирования многоволоконного кабеля
- Время автономной работы от стандартной аккумуляторной батареи - 15 часов
- Сверхвысокий динамический диапазон - до 50 дБ
- Тестирование PON-сетей на разветвителях до 1х128
- Подключаемый видеощуп для контроля оптических разъемов
Технические характеристики:
| Модель Yokogawa AQ7280 | AQ7282A | AQ7283A | AQ7284A | AQ7285A |
| Длины волн (нм) | 1310 ± 25 / 1550 ± 25 | |||
| Оптических портов | 1 | |||
| Оптическое волокно | SM(ITU-T G.652) | |||
| Диапазон длин (км) | 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 | |||
| Длительность измерительного импульса (нс) | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 | |||
| Шаг измерения | Минимально 2 см | |||
| Точек измерения | До 256000 | |||
| Точность измерения длины (м) | ± (0.75 м + Измеряемое расстояние × 2 × 10ˉ⁵ + шаг измерения) | |||
| Мертвая зона по разрешению (м) | 0,6 | 0,5 | ||
| Мертвая зона по затуханию (м) | 3/5 | |||
| Динамический диапазон измерения (дБ) | 38/36 | 42/40 | 46/45 | 50/50 |
| Погрешность измерения потерь | ± 0.03 дБ/дБ | |||
| Погрешность измерения отражения | ± 2 дБ | |||
| Оптический коннектор | Адаптеры SC, FC, LC, и SC/APC | |||
| Класс лазера | Class 1M | Class 1M (1550 нм), Class 3R (1310 нм) | ||
| Габаритные размеры (мм) | 211х110х32 | |||
| Модель Yokogawa AQ7280 | AQ7283F | AQ7283H | AQ7284H | AQ7283K | AQ7282M |
| Длины волн (нм) | 1310 ±25 /1550 ±25 /1650 ±5 ±10 | 1310 ±25 /1550 ±25 /1625 ±25 | 1310 ±25 /1490 ±25 /1550 ±25 /1625 ±25 | 850 ±30 /1300 ±30 | |
| Оптических портов | 2 (Port 2: 1650 nm с фильтром) | 1 | |||
| Оптическое волокно | SM(ITU-T G.652) | GI50, GI62.5 | |||
| Диапазон длин (км) | 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 | 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100 | |||
| Длительность измерительного импульса (нс) | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000 | |||
| Шаг измерения | Минимально 2 см | ||||
| Точек измерения | До 256000 | ||||
| Точность измерения длины (м) | ± (0.75 м + Измеряемое расстояние × 2 × 10ˉ⁵ + шаг измерения) | ||||
| Мертвая зона по разрешению (м) | 0,6 | 0,6 | |||
| Мертвая зона по затуханию (м) | 3.5/4, 4 | 3.5/4/4 | 3.5/4/4/4 | 4/5 | |
| Динамический диапазон измерения (дБ) | 42/40, 40 | 42/40/39 | 46/45/44 | 42/38 /40/40 | 25/27 |
| Погрешность измерения потерь | ± 0.03 дБ/дБ | ||||
| Погрешность измерения отражения | ± 2 dB | ||||
| Оптический коннектор | Адаптеры SC, FC, LC, и SC/APC | SC, FC, LC | |||
| Класс лазера | Class 1M | Class 1M (1550/1625 нм), Class 3R (1310 нм) | Class 1M (1490/1550/1625 нм), Class 3R (1310 нм) | Class 1M (1300 нм), Class 3R (850 нм) | |
| Габаритные размеры (мм) | 211х110х32 | ||||
| Вес | 420 грамм | ||||
Технические характеристики:
| Дисплей | 8.4 дюйма цветной TFT LCD(Разрешение 800х600, многоточечный сенсорный экран емкостного типа) |
| Интерфейсы | Блок х1, Модуль х1, USB2.0 x 3(TYPE A × 2, TYPE B (mini) × 1), Ethernet (10/100BASE-T, Опция), SD card х1 |
| Удаленное управление | USB TYPE B (mini), Ethernet (опция) |
| Сохранение данных | Внутренняя память ( >1000 файлов), USB-flash память, SD card память |
| Форматы | Запись: SOR,CSV,SET,BMP,JPG,CFG,PDF, Чтение: SOR, SET |
| Габаритные размеры | 287×210×80 мм |
| Вес | 2,2 кг, включая батарею, исключая блок OTDR и модуль OPM / VLS |
| Разрешение | По горизонтали: 1 см, По вертикали: 0,001 дБ |
| Групповой индекс | От 1.30000 до 1.79999 (с шагом 0.00001) |
| Размерность длины | км, миля, килофут |
| Функция измерения | Измерение расстояния, прямых потерь, отражения, потерь на обратное рассеяние между двумя точками |
| Функция анализа | Несколько трасс, Анализ с двух сторон, Разность трасс, Анализ участка, Поиск макроизгибов |
| Другие функции | Органайзер для многоволоконных кабелей, Поиск обрыва, Подзсказки в процессе работы, Составление отчетов, Автопоиск неоднородностей, Оценка Годен/Негоден, Мониторинг кабеля (опция /MNT), Умный измеритель (опция /SMP) |
| Общие характеристики | |
| Эксплуатация (температура /влажность/высота) | –10°C ... 50°C /0% ... 90% (без конденсации) / Не более 4000 метров |
| Хранение (температура /влажность) | –20°C ... +60°C / 0% ... 90% (без конденсации) |
| Электропитание (АС адаптер) | 100 ... 240 VAC, 50/60 Hz |
| Батарея | Li-ion |
| Время работы от батареи | 15 часов (Telcordia GR-196-CORE Issue2 2010), 10 часов (непрерывные измерения) |
| Время зарядки | до 6 часов |
Логистические параметры
- Объём, м3: 0.06
- Вес, кг: 5
