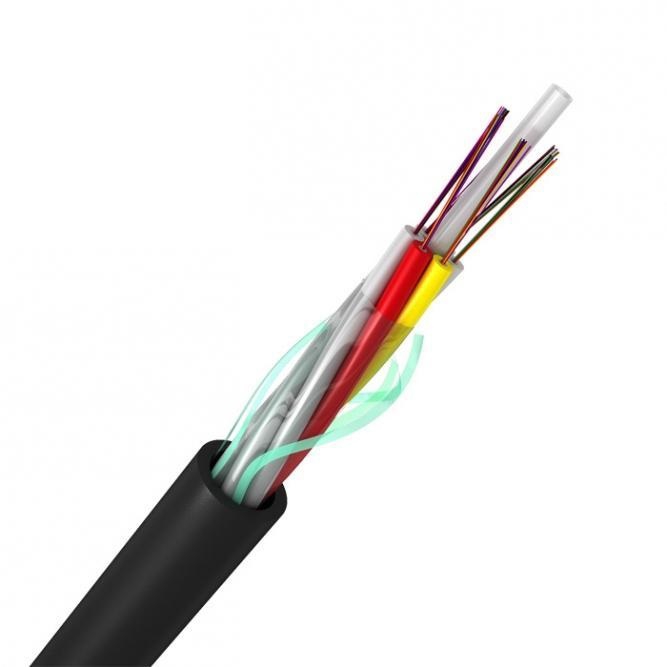

ОТД-4х4А-2,7 кН, 16 волокон
Производитель:
Еврокабель 1
- Кабель оптический.
- Количество волокон: 2-288.
- Диэлектрический.
- Для прокладки в пластиковые трубопроводы.
- Максимальное допустимое растягивающее усилие 2,7 КН
- Предназначен для внутренней прокладки.
- Черный цвет оболочки.
| ОТД-1х4А-2,7 кН, 4 волокна |
| ОТД-2х4А-2,7 кН, 8 волокон |
| ОТД-3х4А-2,7 кН, 12 волокон |
Артикул:
00056
49.17 ₽/м
*Внимание! Точную стоимость товара уточняйте у менеджера.
Есть в наличии
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Нашли дешевле?
Рассчитать доставку
Описание
Описание
Волоконно-оптические кабели связи марки ОТД (ОТДН) и ОТМ (ОТМН) не выделяются никакими особенностями. Они предназначены для прокладки в пластиковых трубах, поэтому особых требований к их защите от механических повреждений не предъявляется, но при этом кабель имеет отличные показатели по влагостойкости. Данный вид кабеля часто используется внутри помещений, внешняя оболочка может быть сделана из негорючего или не выделяющего при горении галогены материала, что удовлетворяет требованиям пожарной безопасности.
Конструкция
Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д) или изолированного полиэтиленом стального троса (М), вокруг ЦСЭ скручены оптические модули с волокнами и кордели. ЦСЭ обмотан водоблокирующими нитями.
Свободное пространство в оптических модулях заполнено гидрофобным заполнителем.
* Межмодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.
** В кабелях марки ОТД поверх скрученного сердечника наложен периферийный силовой элемент (ПСЭ) из стеклонитей или арамидных нитей, либо применен только ЦСЭ повышенной прочности.
Поверх сердечника наложена наружная оболочка из полиэтилена.
Кабели ОТДН и ОТМН имеют наружную оболочку из полиэтилена нераспространяющего горение или из материала не выделяющего галогенов при горении.
Кабели предназначены для эксплуатации в диапазоне температур от минус 40 °С до 50 °С.
Допустимое растягивающее усилие от 1,5 до 2,7 кН.
Допустимое раздавливающее усилие не менее:
0,3 кН/см для кабеля с допустимым растягивающим усилием 1,5 кН;
0,5 кН/см для кабеля с допустимым растягивающим усилием 2,7 кН.
Количество оптических волокон в кабеле - от 2 до 288.
| Количество волокон | Диаметр кабеля, мм | Масса 1 км кабеля, кг | ||||||
| Растягивающее усилие 1,5 кН | Растягивающее усилие 2,7 кН, с периферийным силовым элементом | Растягивающее усилие 1,5 кН | Растягивающее усилие 2,7 кН, с периферийным силовым элементом | |||||
| ОТД | ОТДН | ОТД | ОТДН | ОТД | ОТДН | ОТД | ОТДН | |
| от 2 до 24 | 7,9 | 8,5 | 9,6 | 10,2 | 52 | 61 | 68 | 77 |
| от 26 до 32 | 10,5 | 11,1 | 10,8 | 11,4 | 80 | 89 | 85 | 95 |
| от 32 до 40 | ||||||||
| от 42 до 48 | 11,2 | 11,8 | 11,5 | 12,1 | 92 | 102 | 97 | 108 |
| от 50 до 96 | 12,5 | 13,1 | 12,8 | 13,4 | 116 | 126 | 120 | 132 |
| Растягивающее усилие 2,7 кН, без периферийного силового элемента | ||||||||
| ЦСЭ - 3.0 мм | ЦСЭ - 2.4 мм | ЦСЭ - 3.0 мм | ЦСЭ - 2.4 мм | |||||
| ОТД | ОТДН | ОТД | ОТДН | ОТД | ОТДН | ОТД | ОТДН | |
| от 2 до 24 | 8,9 | 9,5 | 75 | 84 | ||||
| от 26 до 32 | ||||||||
| от 32 до 40 | 11,1 | 11,7 | 11,1 | 11,7 | 77 | 87 | 91 | 100 |
| от 42 до 48 | 13,1 | 13,7 | 115 | 121 | ||||
| от 50 до 96 | 12,5 | 13,1 | 118 | 129 | ||||
| ОТМ(2,7kH) | ОТМН(2,7kH) | ОТМ(2,7kH) | ОТМН(2,7kH) | |||||
| от 2 до 24 | 10,4 | 11,0 | 81 | 91 | ||||
| от 32 до 96 | 12,5 | 13,1 | 115 | 126 | ||||
| ОТМ(1,5kH) | ОТМН(1,5kH) | ОТМН(1,5kH) | ОТМН(1,5kH) | |||||
| от 2 до 24 | 7,9 | 8,5 | 65 | 71 | ||||
Примечание: в кабеле ОКМ на 1,5 кН применяется центральный силовой элемент из стальной проволоки
