Колодец ККСр-2-10(80) ГЕК-ССД (В25) в битумно-латексной гидроизоляции

Описание

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца.

При отгрузке железобетонного изделия покрытого слоем гидроизоляции выдается паспорт качества с соответствующей отметкой.

Необходимость гидроизоляции вызвана разрушающими действиями грунтовых, талых, вод содержащих в себе агрессивные вещества ( хлориды, двуокись углерода и др.), под воздействием которых происходит выщелачивание бетонного камня, коррозия арматурного каркаса, другие виды химической, биологической коррозии которые при продолжительном воздействии приводят к постепенному разрушению строительных объектов.

Материал используемый при гидроизоляции изделий – битумно-латексная мастика, наносится механизированным методом напыления.

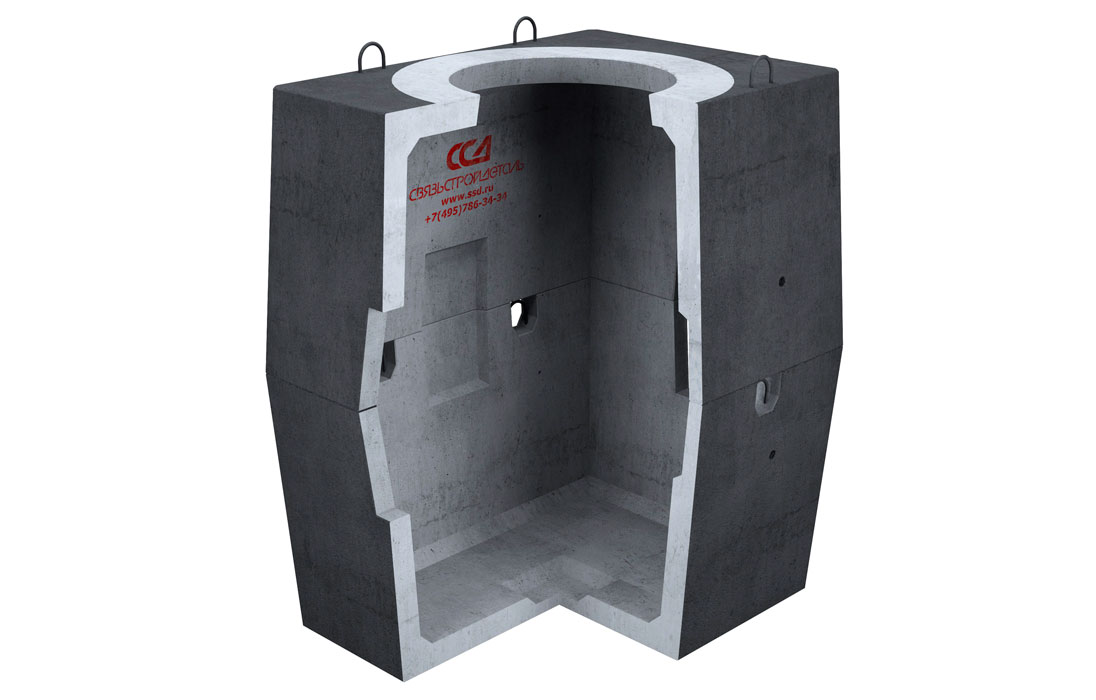

Колодец имеет в сечении трапециевидную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На торцевых стенках расположены сквозные отверстия для ввода двух труб с внутренним диаметром 100 мм. На внутренних поверхностях боковых стенок имеются ниши для ввода каналов - по одной на каждой боковой стене. При необходимости, стенки ниш высверливаются или вырезаются углошлифовальной машиной того размера, который необходим для ввода соответствующего количества труб.

В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.

В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов.

Класс бетона	В25 (327 кгс/см²)
Морозостойкость	F200 (200 циклов замораживания и оттаивания)
Водонепроницаемость	-W8 (0,8 Мпа)
Кол-во каналов:
- для медножильных кабелей	2
- для оптический кабелей	Определяется проектом
Габаритные размеры, мм
- L	1350
- L₁	1250
- B	1030
- B₁	930
- H	1560
- a	480
- h	570
Кол-во и размеры ниш в боковых стенках, мм	2/220х440
Площадь поверхности изделия, м²	9,5
Масса, кг	1355
