Вставка ВРО-II-24SM-100-Fibrlok ССД
- Рама - 1 шт.
- Катушка - 1 шт.
- Кабель - 100 м
- Муфта МТОК В3 - 2 шт.
- Комплект для ввода ОК №3 - 4 шт.
- Соединитель механический Fibrlok II - 48 шт.

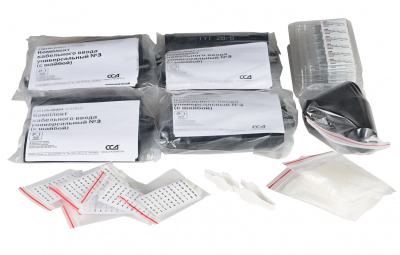

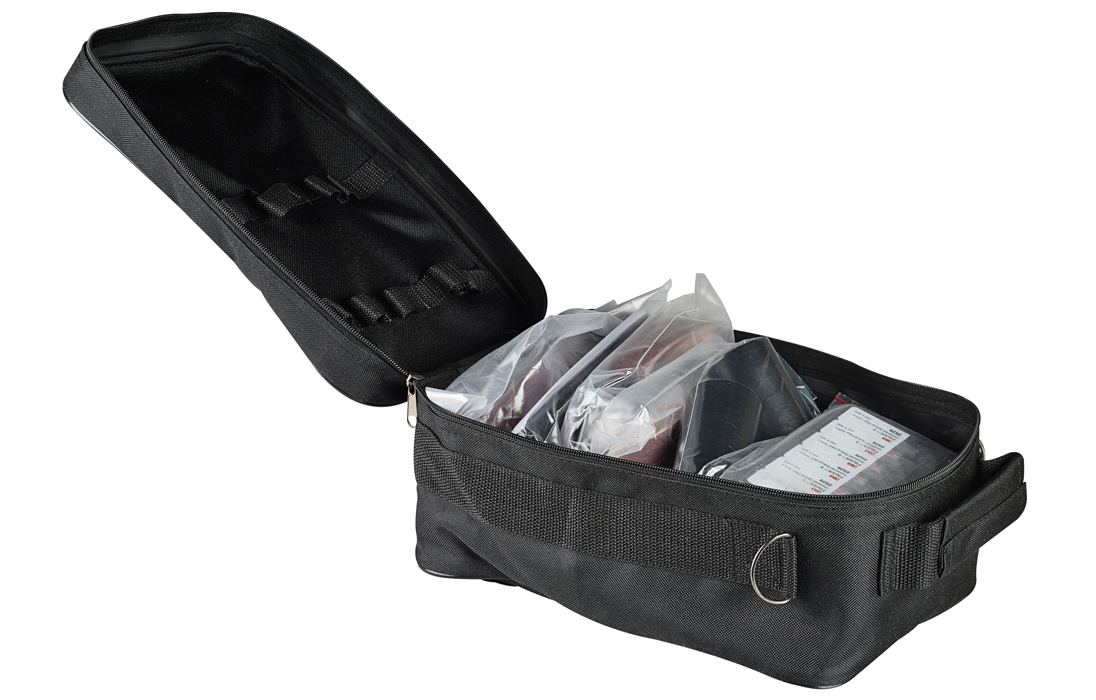

- Комплект для монтажа - 1 шт.
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Предназначена для оперативного временного восстановления работы волоконно-оптической линии связи при повреждении оптического кабеля.

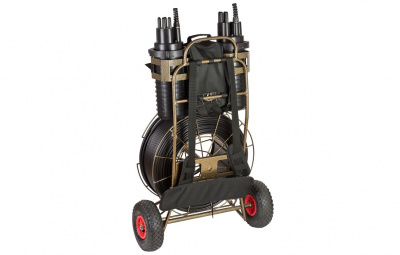

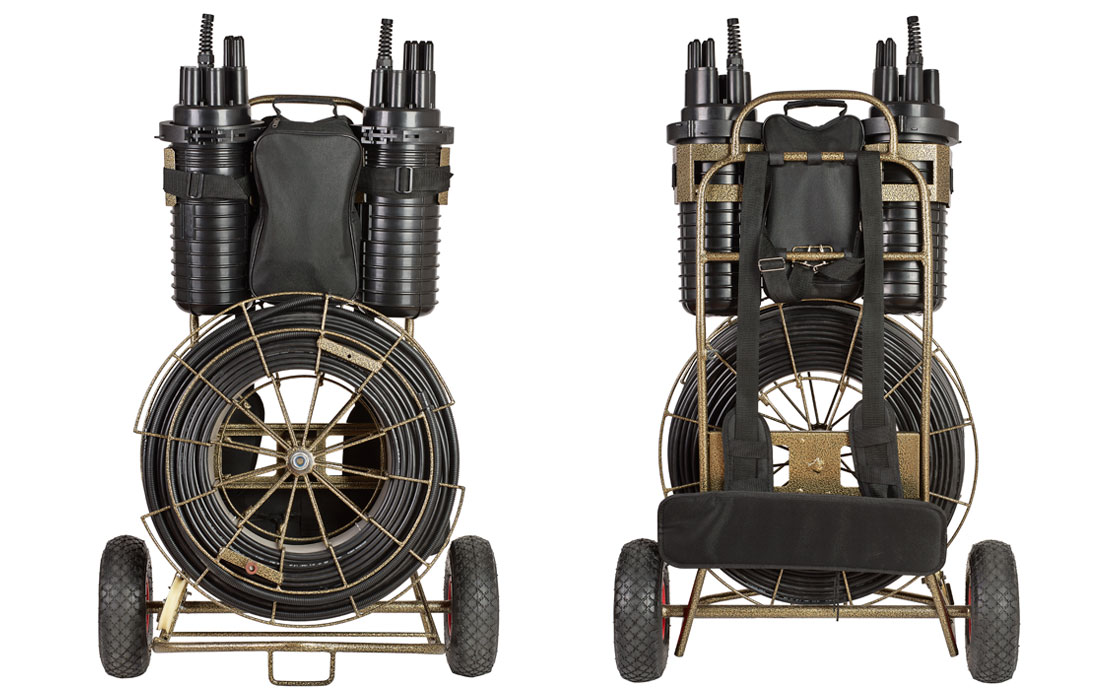

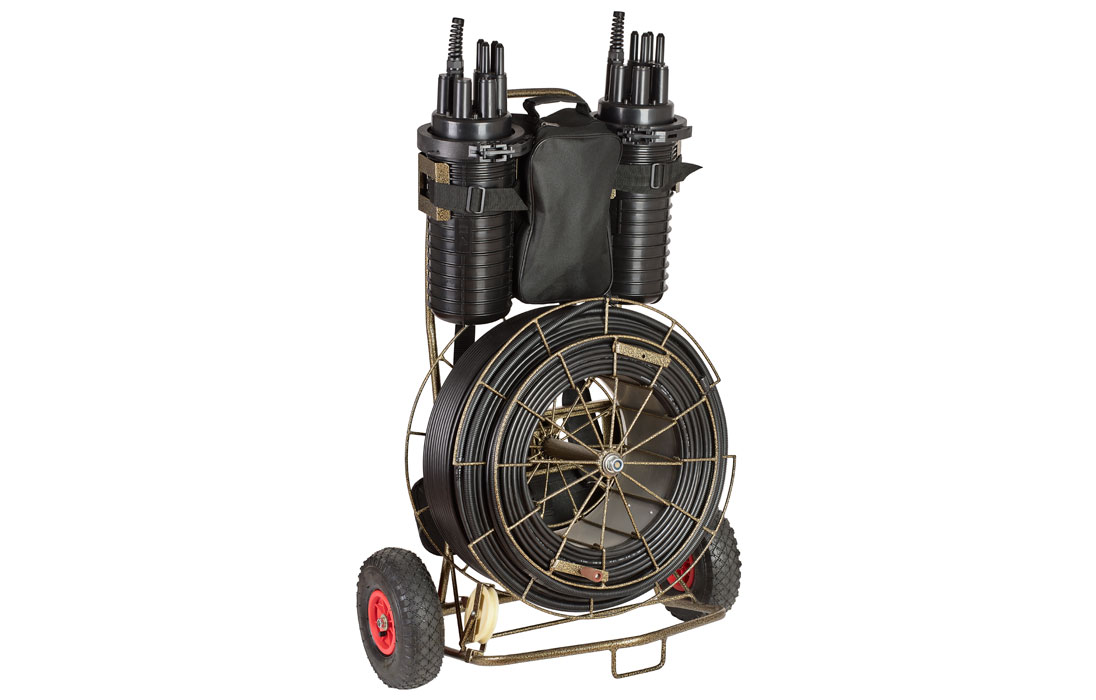

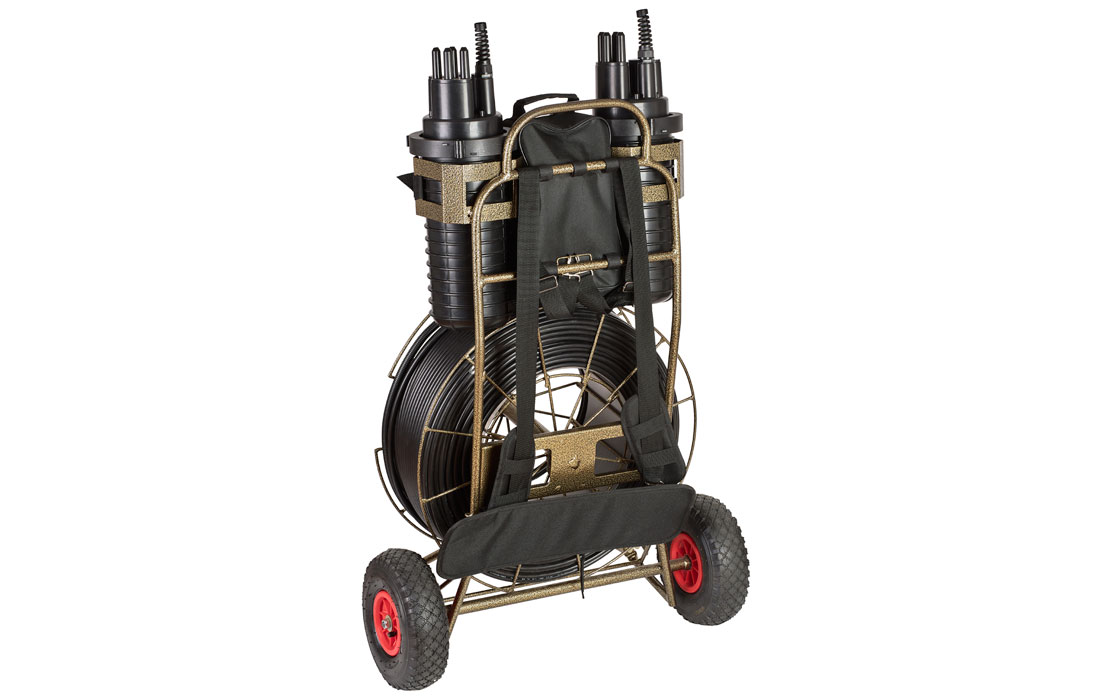

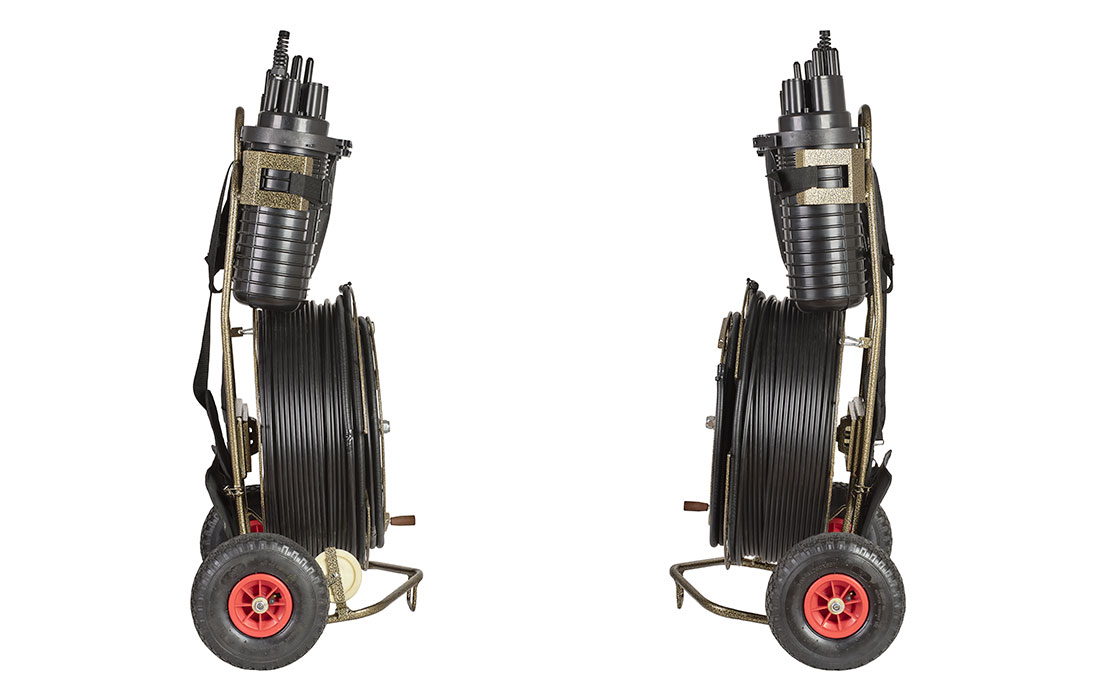

Изделие состоит из подготовленных для быстрого монтажа отрезка ОК и двух оптических муфт. В комплект ВРО входят также необходимые материалы и инструменты для проведения ремонтных работ. Оптический кабель в транспортном положении размещен на вращающемся барабане, закреплённом на раме, снабженной наплечными ремнями для переноски ВРО на спине к месту аварии. Концы ОК предварительно разделаны и подготовлены для ввода в муфты. В транспортном положении разделанные концы ОК размещены в защитных гофротрубах. Оптические муфты, предназначены для подсоединения ОК ремонтной вставки к неповрежденным участкам аварийного кабеля. Подключение волокон поврежденного оптического кабеля к волокнам ОК вставки осуществляется при помощи механических соединителей типа Fibrlok, входящих в состав изделия. Для обеспечения контроля качества непосредственно во время проведения монтажа ОВ, первой необходимо монтировать муфту, ближайшую по отношению к месту расположения измерителя с рефлектометром.
Максимальная мерная длина ОК вставок ВРО 300 метров. При необходимости проведения временного восстановления аварийных участков большей длины, необходимо использовать Аварийный транспортируемый кабельный комплект АТКК.
Характеристики
|
Технические характеристики |
|
|
Тип ОК |
ДПО |
|
Длина ОК, м |
100 |
|
Кол-во ОВ |
24 |
|
Тип ОВ |
Одномодовое G.652D |
|
Характеристики ОК: |
|
|
- допустимое усилие растяжения, кН |
1,5 |
|
- допустимое раздавливающее усилие, кН/см |
0,3 |
|
- количество допустимых перемоток |
20 |
|
- радиус статического изгиба, мм |
не менее 200 |
|
- диаметр ОК, мм |
не более 9,4 |
|
Тип оптических соединителей |
Fibrlok II |
|
Характеристики оптических соединителей: |
|
|
- вносимое затухание, дБ |
не более 0,3 |
|
- затухание отражения, дБ |
не менее 50 |
|
Температурный диапазон монтажа ОК, °С |
от -30 до +50 |
|
Температурный диапазон эксплуатации, °С |
от -40 до +50 |
|
Габаритные размеры, мм |
400х600х1200 |
|
Масса, кг |
40 |
Комплектация
|
Рама |
1 шт. |
|
Катушка |
1 шт. |
|
Кабель |
100 м |
|
Муфта МТОК В3 |
2 шт. |
|
Комплект для ввода ОК №3 |
4 шт. |
|
Соединитель механический Fibrlok II |
48 шт. |
|
Комплект для монтажа |
1 шт. |
