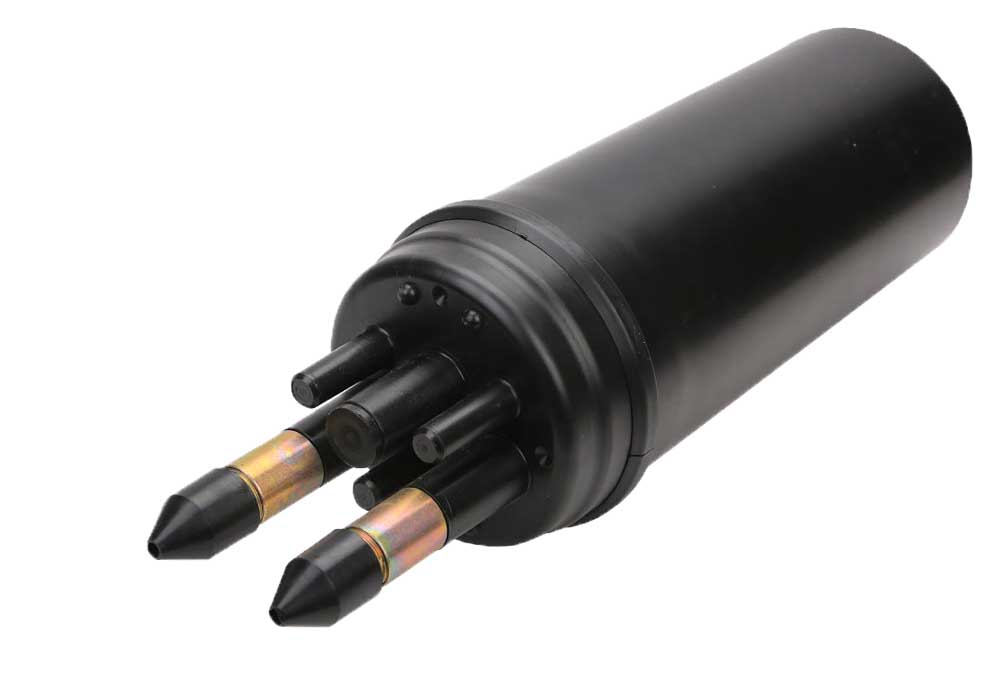

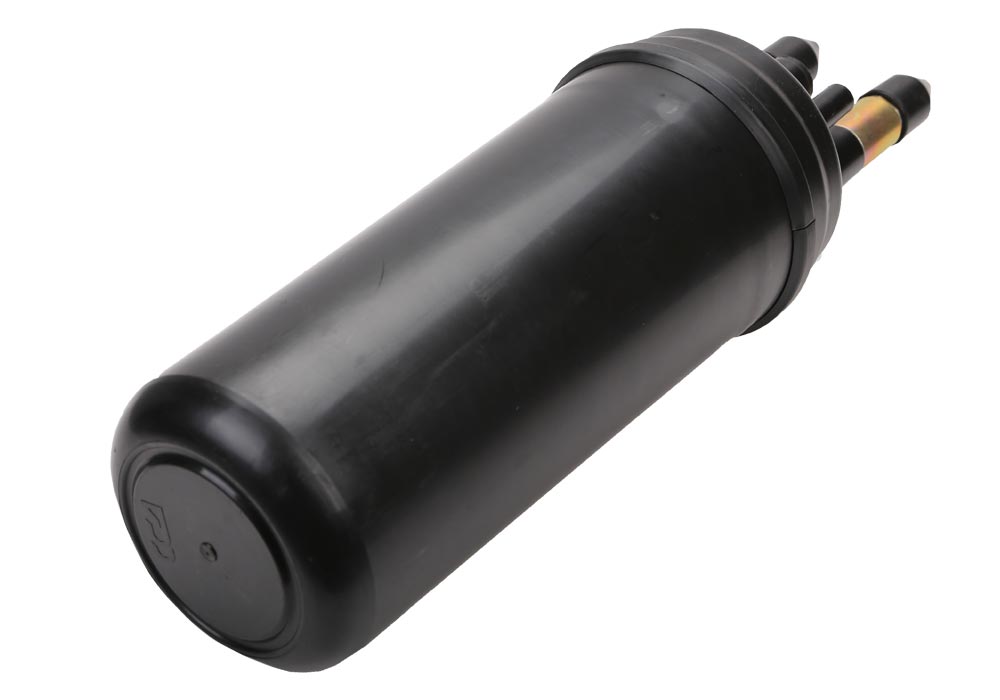

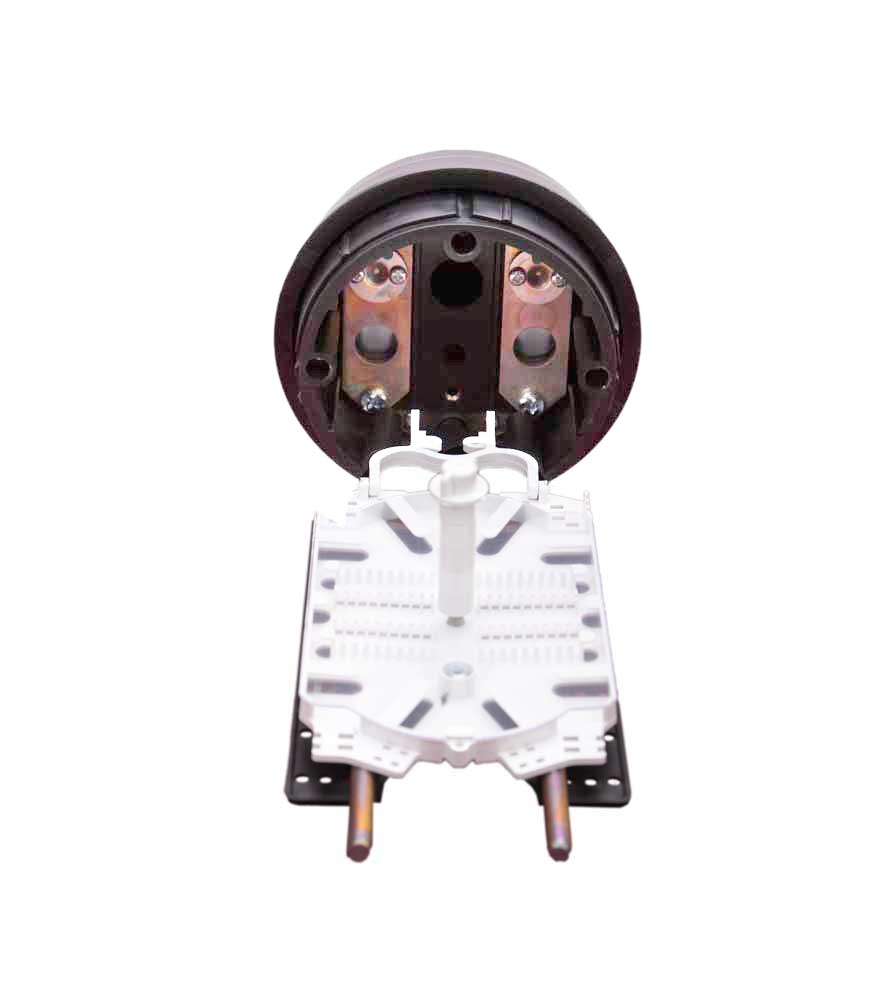

Муфта МТОК-А1/216-1КТ3645-К-77
Производитель:
ССД
- Муфта оптическая.
- Тупиковая.
- Ёмкость – 216 волокон.
- Материал пластик.
- Цвет Черный.
Артикул:
00836
13 977.85 ₽/шт
*Внимание! Точную стоимость товара уточняйте у менеджера.
Под заказ, 5 дней
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Нашли дешевле?
Рассчитать доставку
Описание
Описание
Тупиковая классическая муфта МТОК-А1 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.
Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

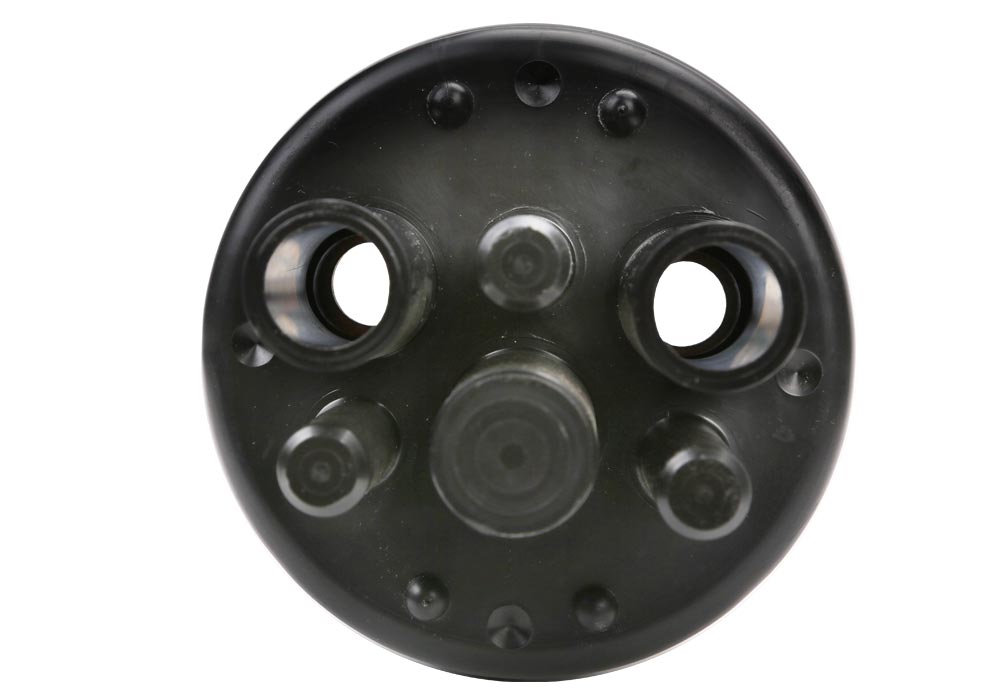

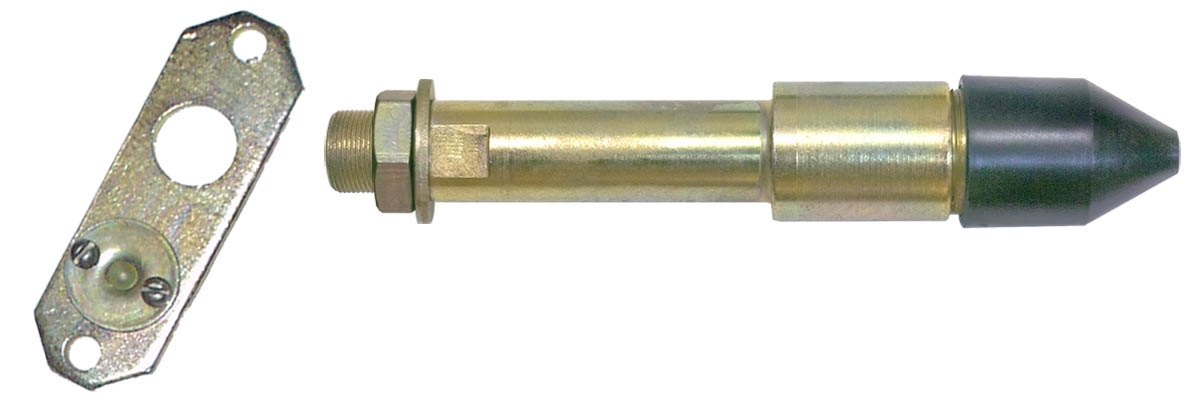

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. На оголовнике муфты установлена специальная изолирующая пластина, которая в сочетании со специальными вводами обеспечивает уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).
Муфта МТОК-А1 поставляется в комплекте с двумя специальными вводами №7 или №8. Также имеется вариант комплекта муфты с одним вводом №7 и одним вводом №8. В случае необходимости ввода третьего кабеля в муфту дополнительно приобретается специальный ввод, с учетом конструкции оптического кабеля.
Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Способ герметизации проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ.
В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается (Кронштейн для установки тупиковых муфт в колодцах).
Характеристики:
| Кол-во сварных соединений | 216 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет | 6 |
| Кол-во вводов: | |
| - круглый, до 16 мм | 3 |
| - круглый, до 9 мм | 3 |
| Герметизация корпуса | ТУТ |
| Герметизация вводов | Спецвводы |
| Температура эксплуатации ºС | от -60 до +70 |
| Габаритные размеры: | |
| - длина, мм | 527 |
| - диаметр, мм | 159 |
| Масса, кг | 3,8 |
Комплектация:

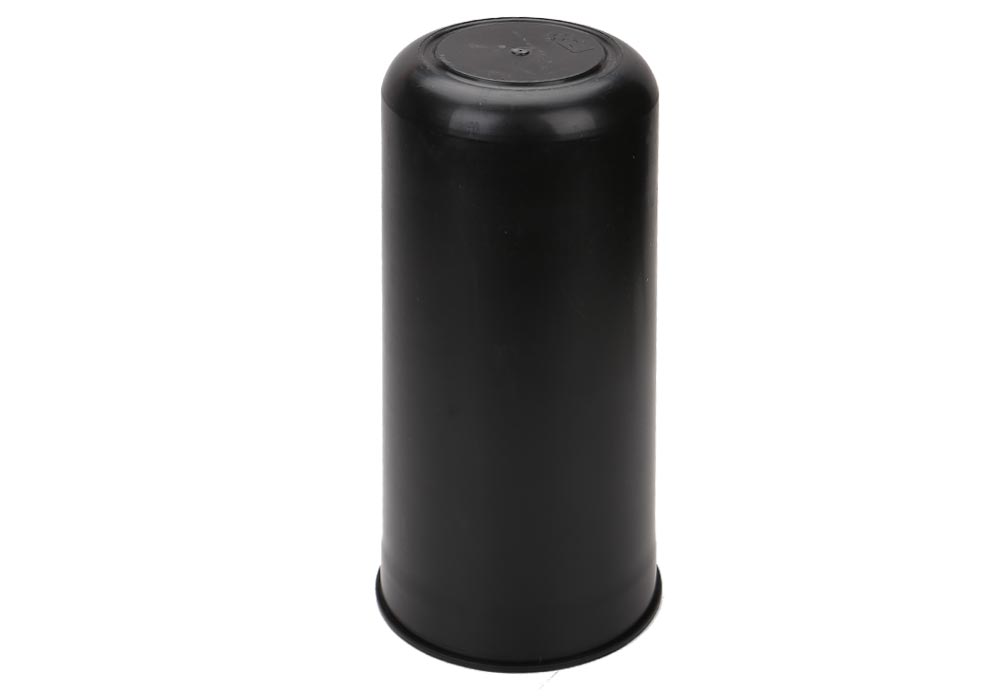

| Корпус (оголовник,кожух, кронштейн, ТУТ 180/58) | 1 шт. |

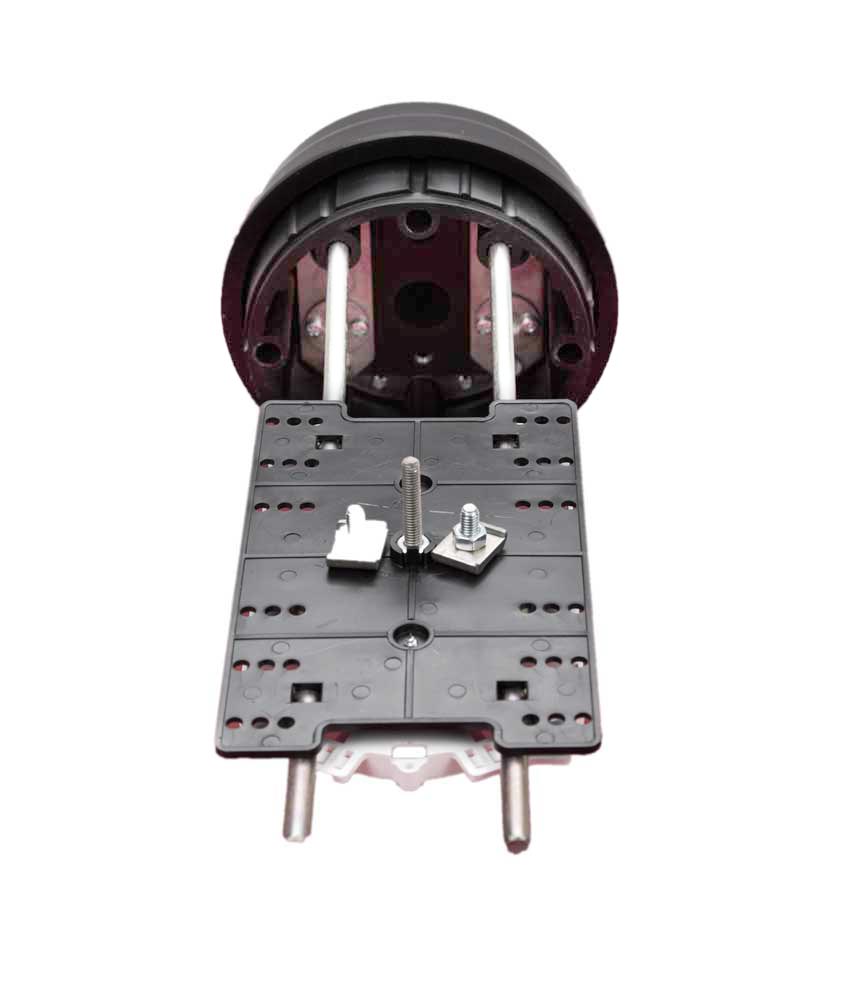

| Кассета КТ-3645 | 1 шт. |
| Гильзы КДЗС 4525 | 40 шт. |

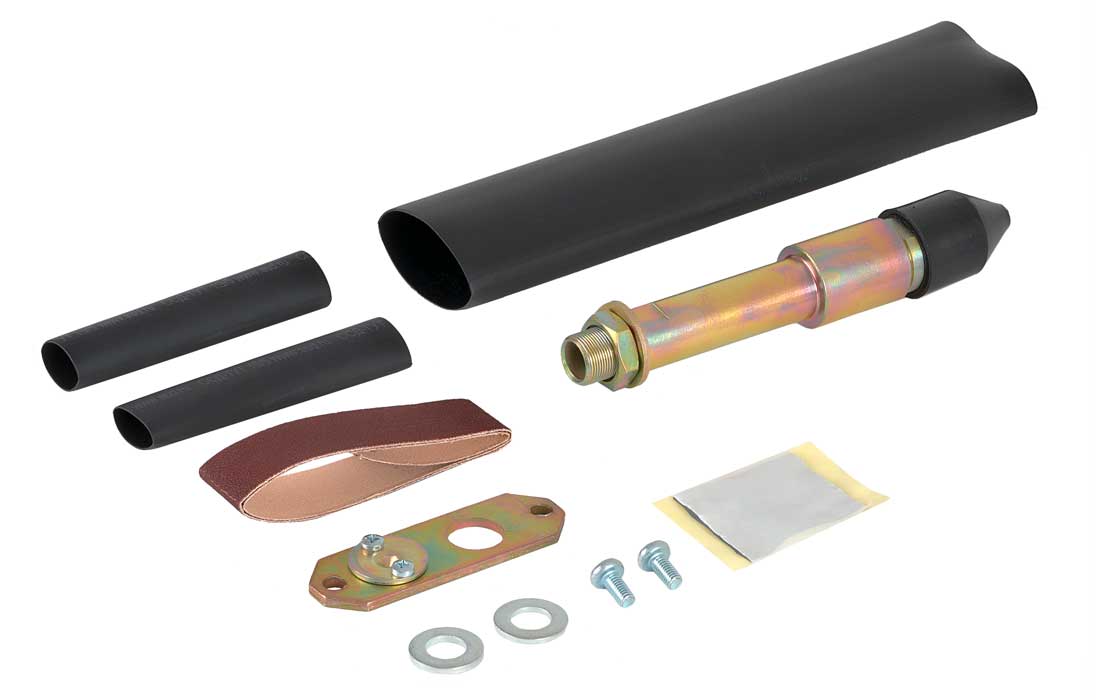

| Комплект ввода №7 | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
