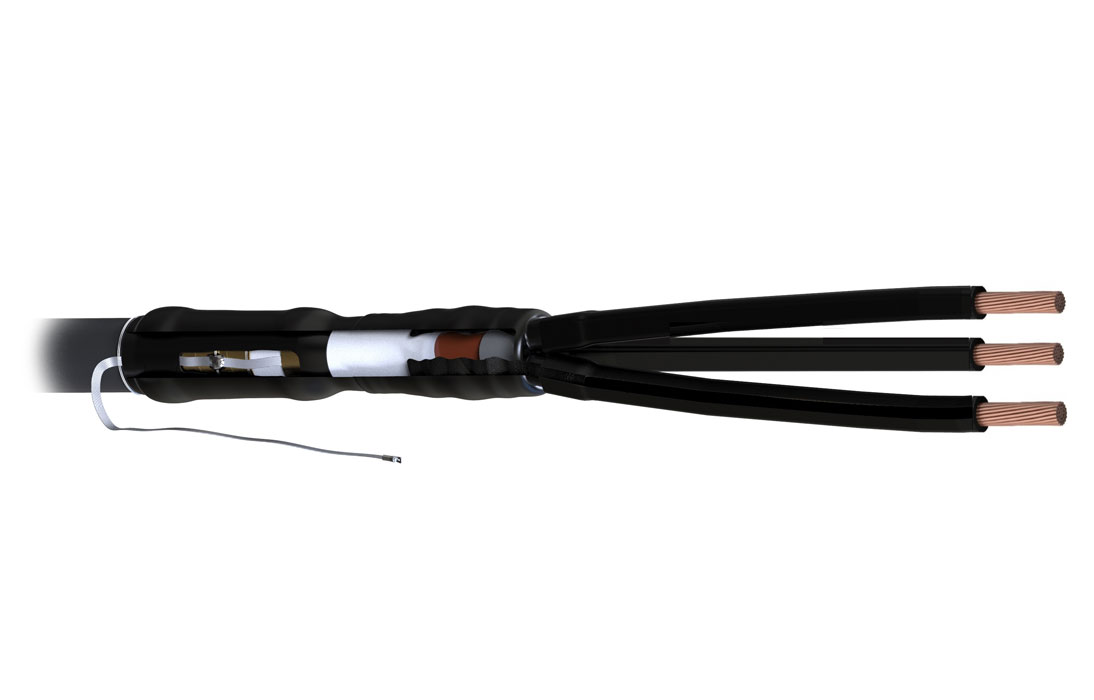

Муфта концевая 3 КВТп-10 (35-50) без наконечниковССД
- Тип муфты Концевая
- Сечение жил кабеля, мм² от 35 до 50
- Напряжение, кВ до 10
- Число жил 3
- Тип изоляции Бумага
- Установка Внутренняя
- Климатическое исполнение УХЛ 1,5 ГОСТ 15150
- Температура эксплуатации, °С -50...+50
- Наличие защитного слоя в кабеле С броней/без брони
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Муфта предназначена для оконцевания трехжильного кабеля с бумажной маслопропитанной изоляцией (с броней/без брони) с общей алюминиевой или свинцовой оболочкой на напряжение до 10кВ для внутренней установки.
В состав муфты входят термоусаживаемые маслоотделительные трубки, трубки восстановления изоляции жилы, манжеты на наконечники и поясные манжеты. Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.
Провод заземления формируется из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
Характеристики
|
Технические характеристики |
|
|
Тип муфты |
Концевая |
|
Сечение жил кабеля, мм² |
от 35 до 50 |
|
Напряжение, кВ |
до 10 |
|
Число жил |
3 |
|
Тип изоляции |
Бумага |
|
Установка |
Внутренняя |
|
Климатическое исполнение |
УХЛ 1,5 ГОСТ 15150 |
|
Температура эксплуатации, °С |
-50...+50 |
|
Наличие защитного слоя в кабеле |
С броней/без брони |
|
Размер упаковки, мм |
150x200x860 |
|
Масса, кг |
1,8 |
Комплектация
|
Трубка восстановления изоляции жил |
3 шт. |
|
Манжета на наконечник |
3 шт. |
|
Манжета поясная |
1 шт. |
|
Перчатка |
1 шт. |
|
Маслоотделительная трубка |
3 шт. |
|
Провод заземления |
1 шт. |
|
Герметик |
8 шт. |
|
Проволока бандажная |
1 шт. |
|
Комплект для пайки |
1 шт. |
|
Инструкция |
1 шт. |
