Муфта-кросс МКО-Х7/С09-1/8SC-1PLC8-SC/APC-10SC-9SC/APC-1SC/APC-2AD ССД
- Подвесная
- Макс. кол-во сплиттеров - 2
- Тип корпуса сплиттеров - Мини
- Герметизация корпуса - Хомут
- Температура эксплуатации: -60…+70ºС
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание

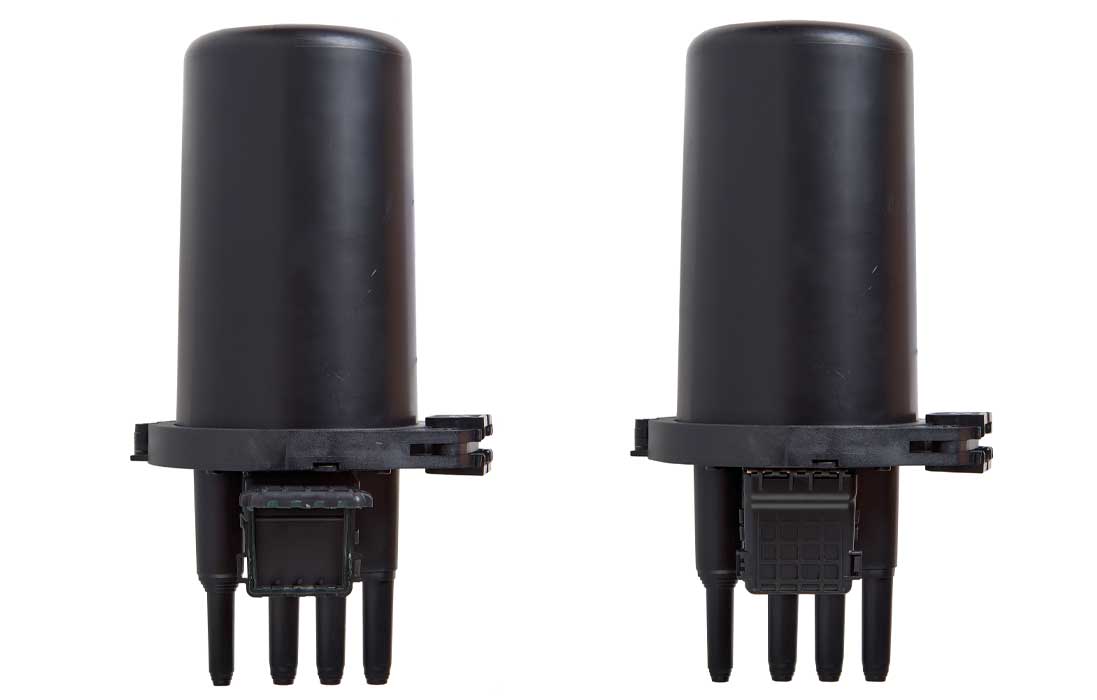

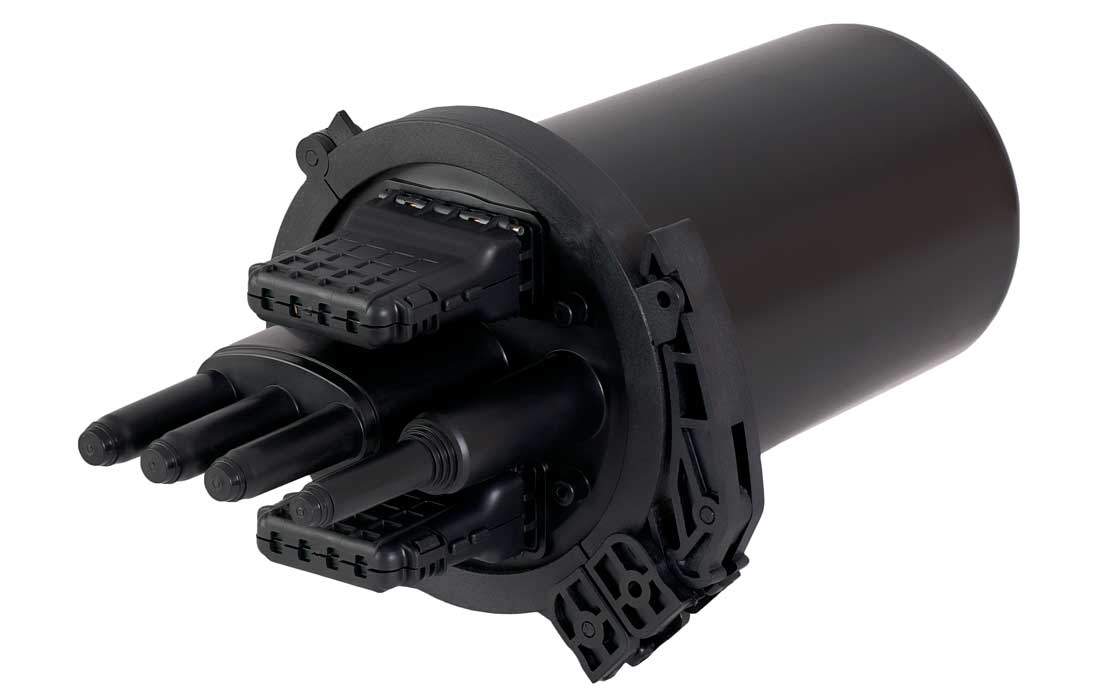

Тупиковая муфта МКО-Х7 предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей. Особенностью муфт линейки МКО-Х7 является подключение абонентов снаружи муфты, посредством отдельного гермоввода, в который можно установить адаптеры типа SC или LC.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод подвесного ОК, крепление и герметизация осуществляется с помощью трубок ТУТ.
Ввод абонентских дроп-кабелей осуществляется с помощью адаптеров (гермовводов) на оголовнике, отверстия в которых позволяют вводить в муфту дроп-кабели с разъемами SC типа. Герметизация достигается с помощью эластичного геля.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Характеристики
|
Технические характеристики |
|
|
Макс. кол-во сплиттеров |
2 |
|
Тип корпуса сплиттеров |
Мини |
|
Макс. кол-во разъёмных соединений |
10 |
|
Тип адаптеров |
SC |
|
Макс. кол-во сварных соединений |
32 |
|
Тип кассет |
КС-1645 и КС-Л2СП |
|
Макс. кол-во кассет |
3 |
|
Кол-во вводов и способ герметизации: |
|
|
- круглый ступенчатый, до 16 мм |
1 – ТУТ |
|
- круглый до 9 мм |
3 – ТУТ |
|
- овальный, до 25 мм/транзит |
2/1 - ТУТ |
|
Герметизация корпуса |
Хомут |
|
Температура эксплуатации, ºС |
-60…+70 |
|
Габаритные размеры, мм: |
|
|
- длина |
347 |
|
- диаметр |
185 |
|
Масса, кг |
1,2 |
Комплектация
|
Корпус (оголовник, кожух, хомут) |
1 шт. |
|
Кассета КС-1645 |
2 шт. |
|
Кассета КС-Л2СП |
1 шт. |
|
Гильзы КДЗС 4525 |
20 шт. |
|
Гермоблок |
2 шт. |
|
Сплиттер SC/APC 1x8 |
1 шт. |
|
Адаптер SC/APC |
9 шт. |
|
Пигтейл SC/APC |
1 шт. |
|
Стяжки, маркеры |
1 компл. |
|
Трубка ТУТ 19/6 для вводов ОК |
2 шт. |
|
Трубка ТУТ 70/26 для ввода ОК |
1 шт. |
