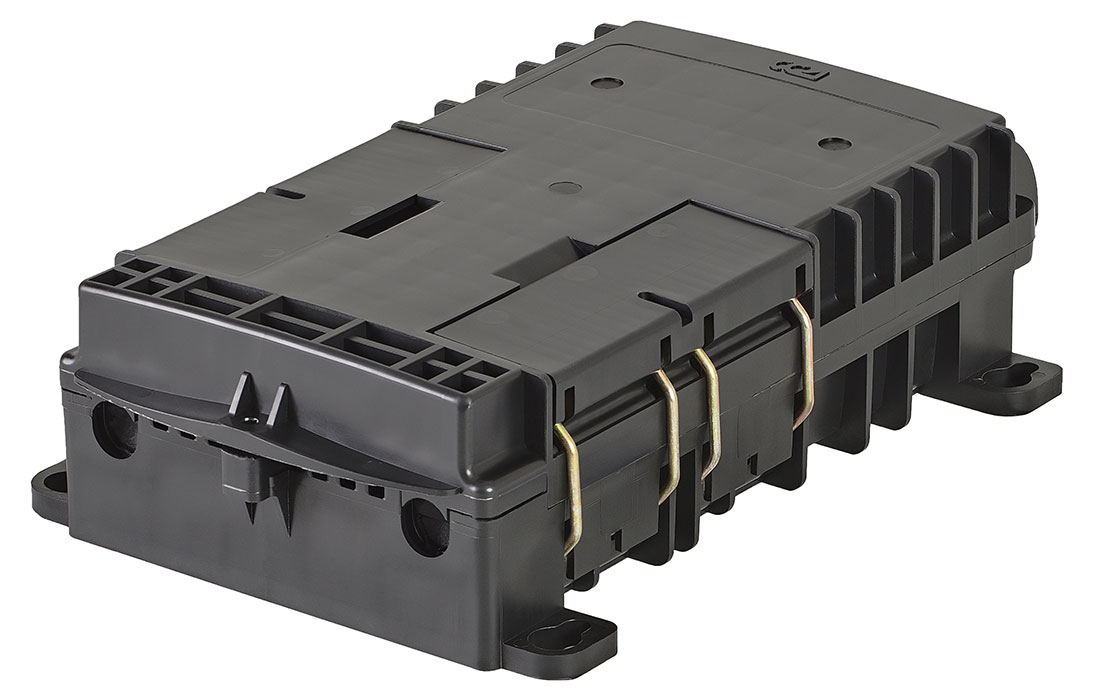

Муфта-кросс МКО-П1/С09-2/4SC-2PLC4-SC/APC-10SC-10SC/APC-2SC/APC ССД
- Макс. кол-во сплиттеров 2
- Тип корпуса сплиттеров Мини
- Макс. кол-во сварных соединений 36
- Кол-во адаптеров SC:
- - для входов сплиттеров 2
- - для выходов сплиттеров 8
- Кол-во вводов:
- - до 9 мм/транзит 2/1
- - до 3,5 мм 8
- Герметизация корпуса Эластомер
- Герметизация вводов ОК Эластомер
- Защищенность IP67
- Температура эксплуатации, ºС от -40 до +65
- Габаритные размеры:
- - длина, мм 247
- - ширина, мм 159
- - высота, мм 46
- Масса, кг 0,6
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Предназначена для использования в качестве оптического кросса малой емкости, в том числе в сетях FTTH/PON с установкой планарных оптических разветвителей 2го касада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

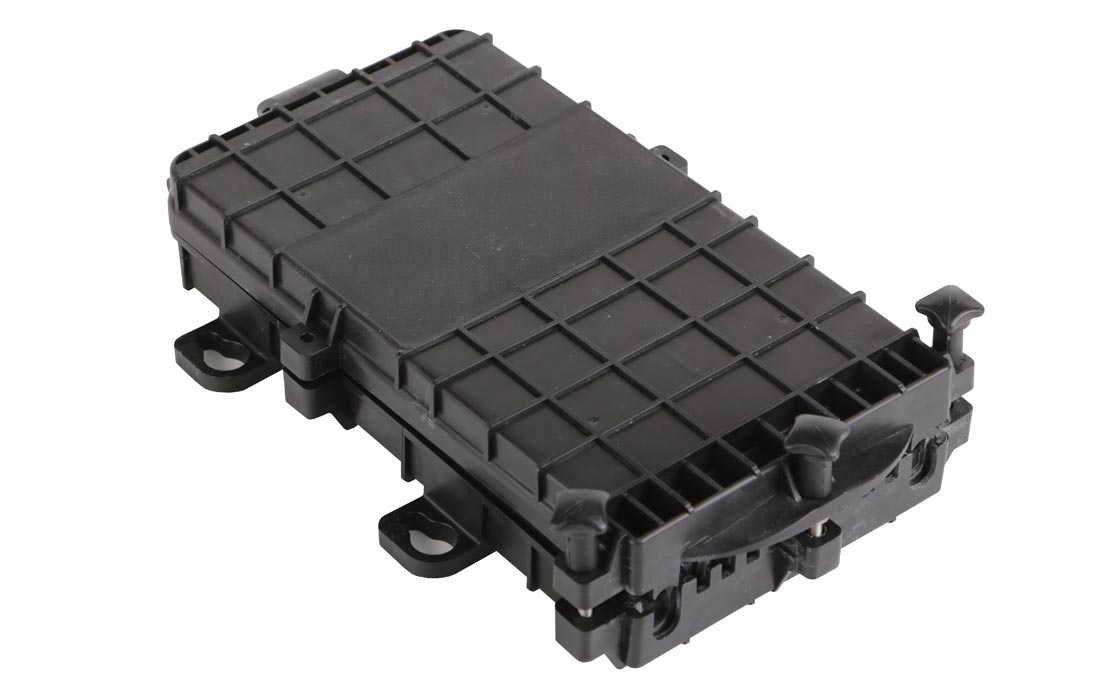

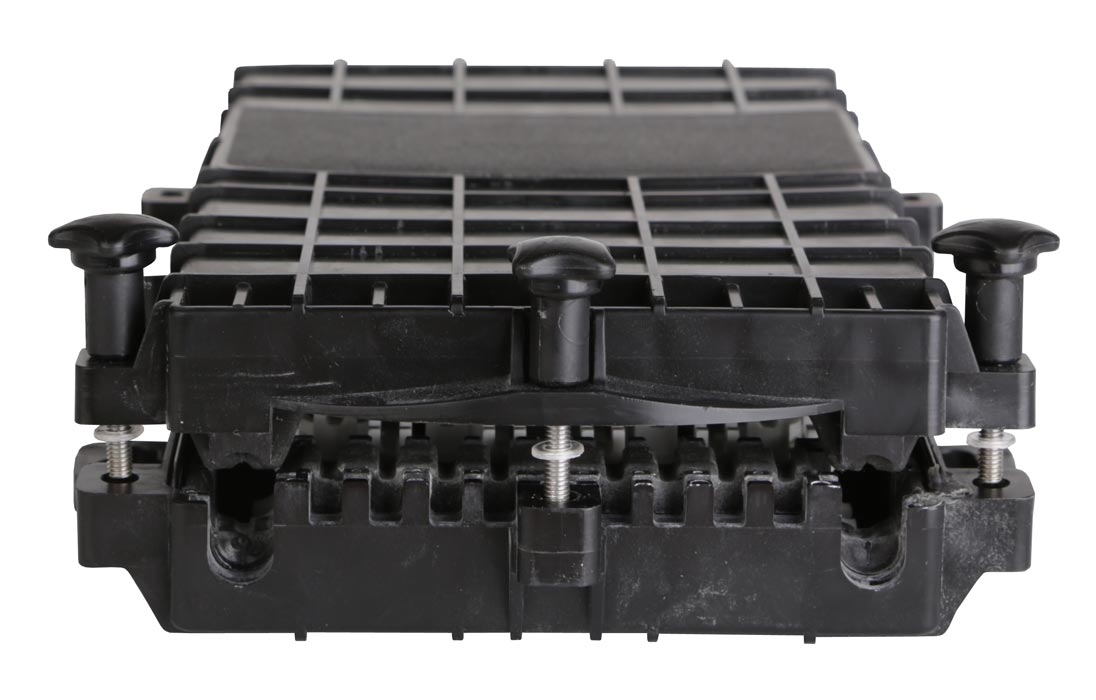

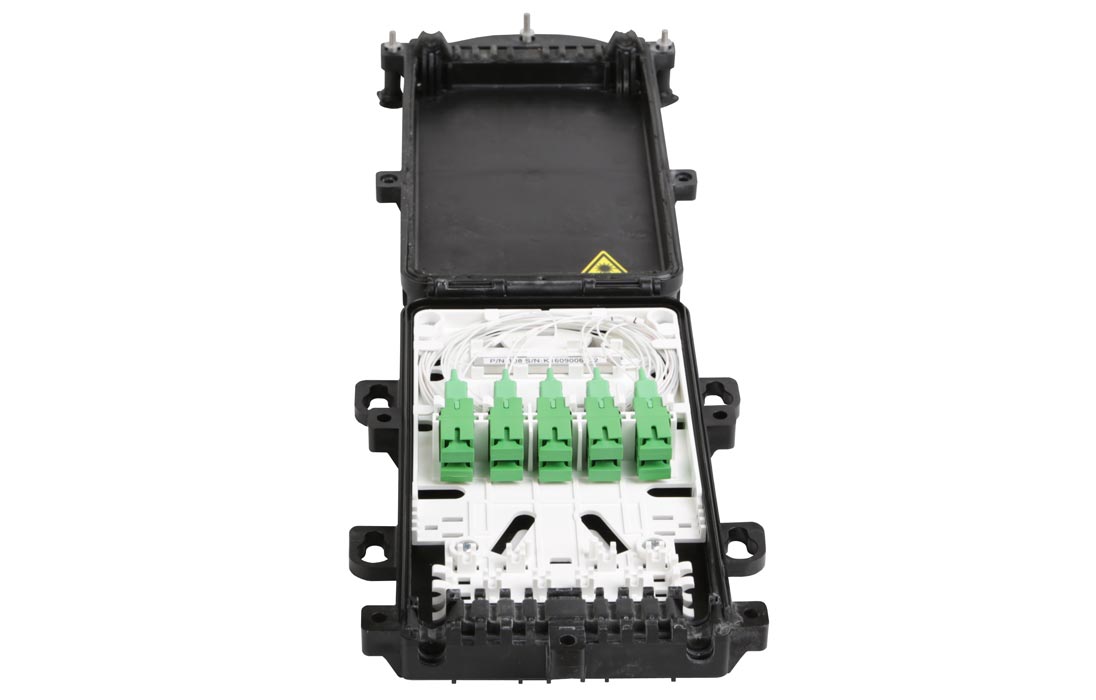

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крышка с корпусом скреплена пластмассовой петлёй. Фиксация крышки и герметизация муфты осуществляется невыпадающими винтами и запрессованными в корпус гайками.
Герметизация муфты и ОК механическая, за счет эластичных прокладок.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус двух диэлектрических ОК с диаметром наружной оболочки до 9 мм;
• ввод и крепление восьми диэлектрических ОК с диаметром наружной оболочки до 3,5 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных с номинальным размером корпуса 60х7х4 мм;

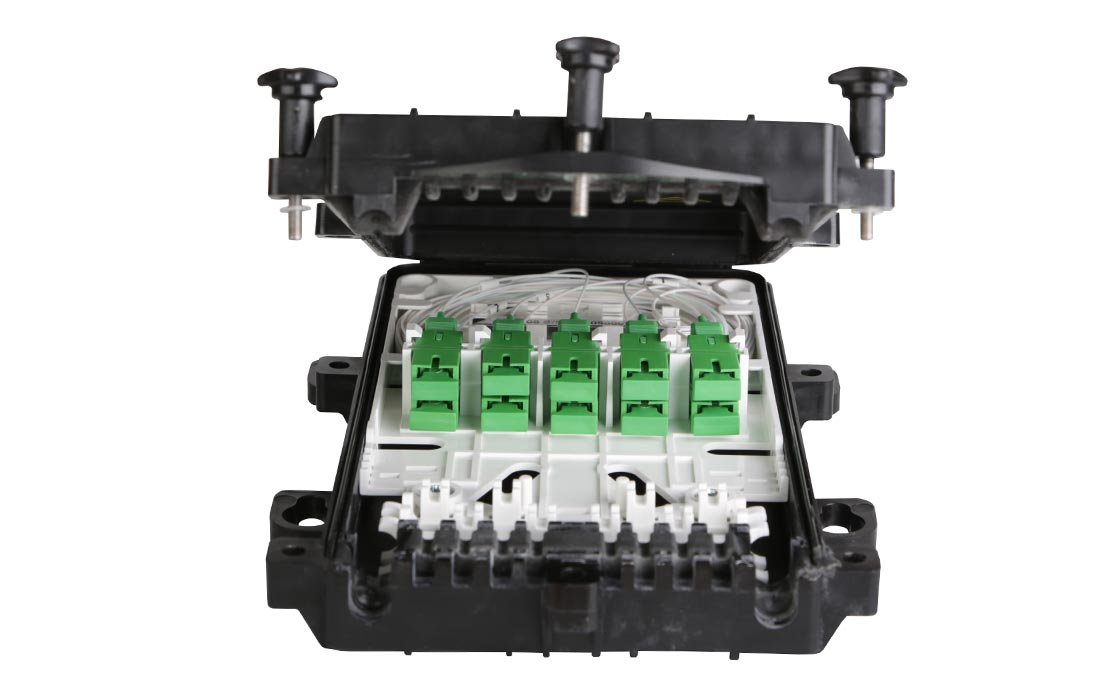

• установку до 10-ти розеток (адаптеров) оптических типа SC.

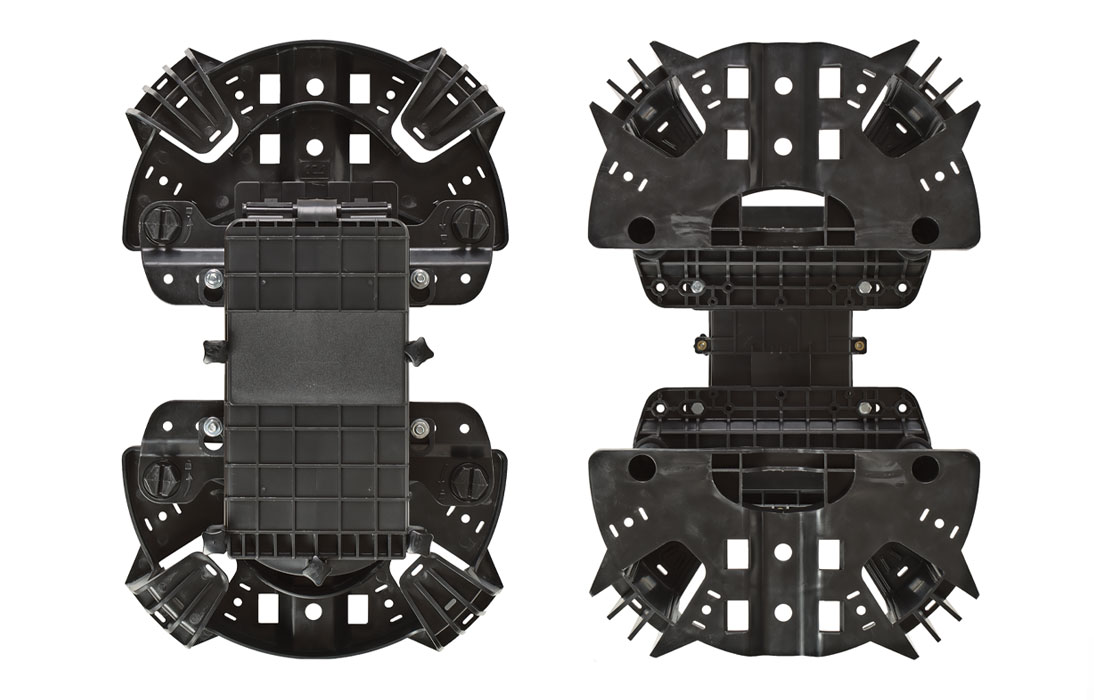

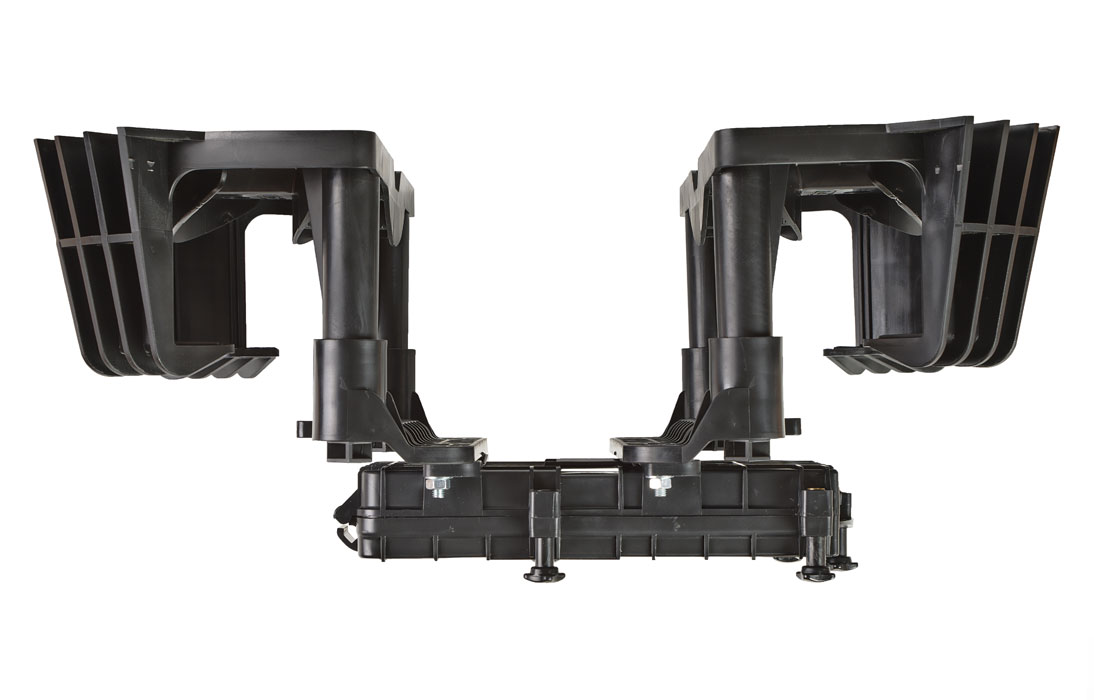

Установка муфты на стене или опоре выполняется с применением соответствующих кронштейнов.
Кронштейн для подвески в комплектацию муфты не входит и приобретается отдельно.
Характеристики
|
Технические характеристики |
|
|
Макс. кол-во сплиттеров |
2 |
|
Тип корпуса сплиттеров |
Мини |
|
Макс. кол-во сварных соединений |
36 |
|
Кол-во адаптеров SC: |
|
|
- для входов сплиттеров |
2 |
|
- для выходов сплиттеров |
8 |
|
Кол-во вводов: |
|
|
- до 9 мм/транзит |
2/1 |
|
- до 3,5 мм |
8 |
|
Герметизация корпуса |
Эластомер |
|
Герметизация вводов ОК |
Эластомер |
|
Защищенность |
IP67 |
|
Температура эксплуатации, ºС |
от -40 до +65 |
|
Габаритные размеры: |
|
|
- длина, мм |
247 |
|
- ширина, мм |
159 |
|
- высота, мм |
46 |
|
Масса, кг |
0,6 |
Комплектация
|
Корпус |
1 шт. |
|
КДЗС 4525 |
20 шт. |
|
Адаптеры SC/APC |
10 шт. |
|
Пигтейлы SC/APC |
2 шт. |
|
Сплиттер PLC 1х4 SC/APC |
2 шт. |
|
Стяжки, маркеры |
1 компл. |
