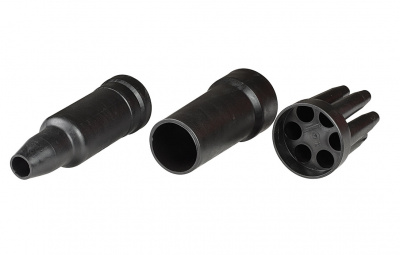

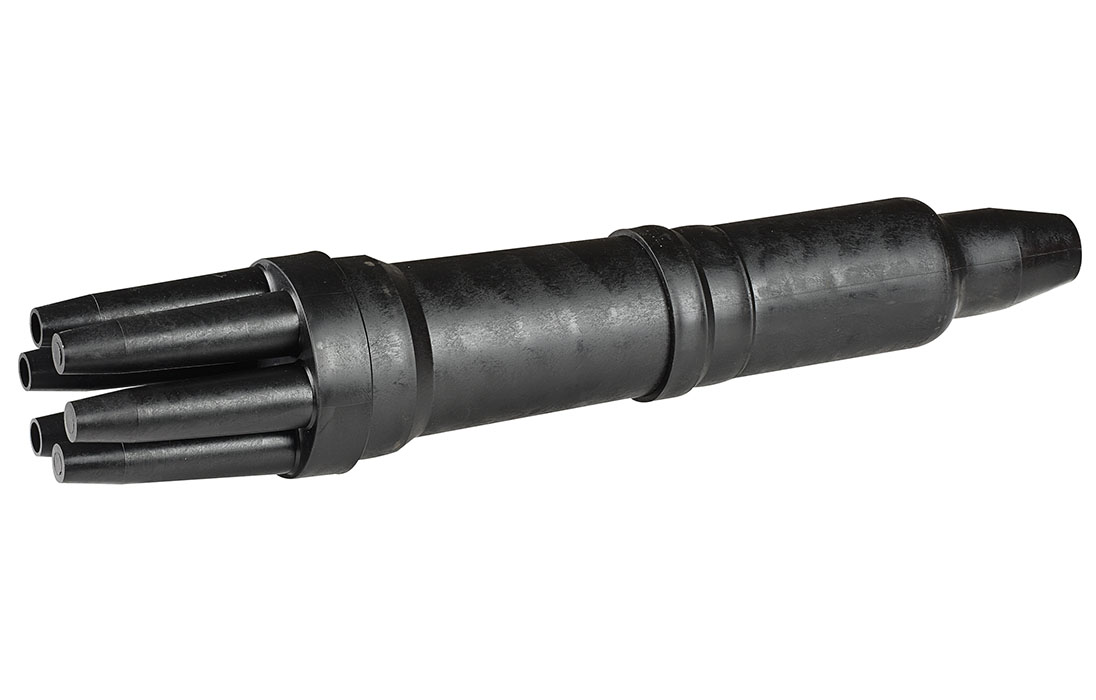

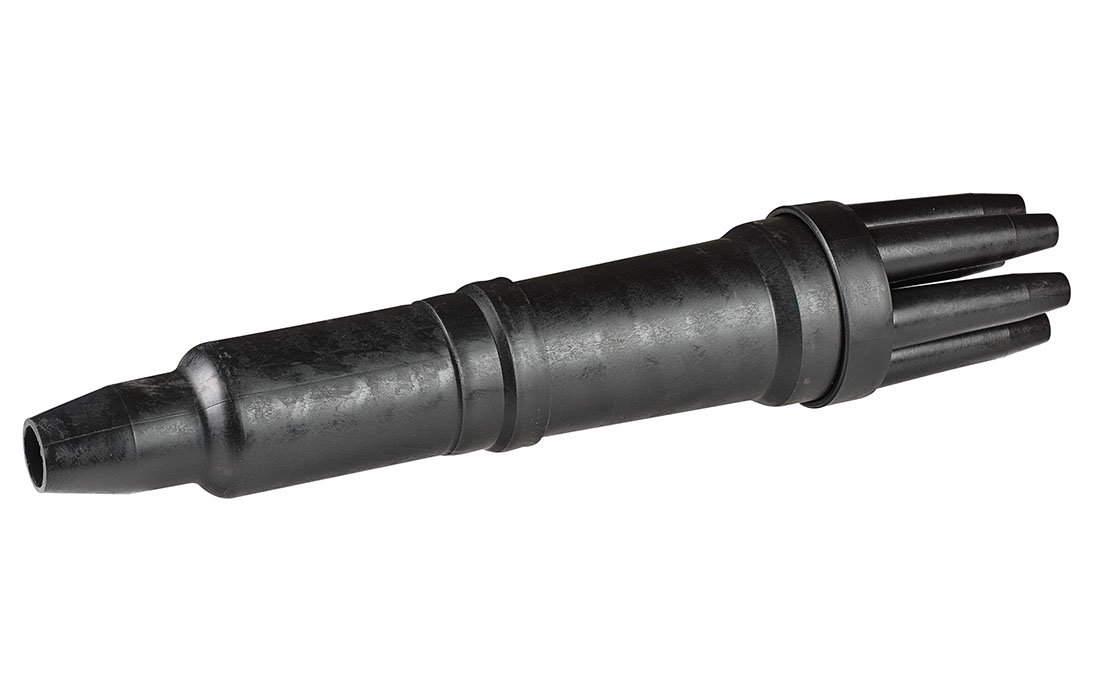

Муфта разв.п/эт станц.5-6МРПС 5/6 ССД
- Длина муфты, мм 716
- Наружный диаметр на стыке оголовника и гильзы, мм 137
- Наружный диаметр на стыке полумуфты и гильзы, мм 103
- Входные диаметры конуса муфты, мм 37/55
- Кол-во патрубков, шт. 6
- Заглушенных патрубков, шт. 3
- Внутренний диаметр всех патрубков, мм 18/26
- Наружный диаметр всех патрубков, мм 34
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Предназначена для сращивания линейных кабелей ёмкостью до 600 пар со станционными кабелями марки ТСВ ёмкостью 100 пар. Может монтироваться как на основных кабелях в полиэтиленовых оболочках, так и на основных кабелях в свинцовых оболочках. Устанавливается, как правило, в помещениях ввода кабелей (кабельных шахтах) городских АТС.
Может использоваться в качестве линейной разветвительной муфты с установкой в колодцах кабельной канализации, в коллекторах, в технических помещениях и подвалах зданий.
Имеет корпус, позволяющий выполнять сращивание жил многопарными соединителями.
При сращивании жил соединителями СМЖ-10 позволяет разместить сросток жил основного кабеля 600х2 с шестью кабелями ТСВ 100х2.
При сращивании жил соединителями типа MS² 10х2 и 25х2 позволяет разместить сросток жил основного кабеля 400х2 с четырьмя кабелями ТСВ 100х2.
На оголовнике муфты размещены шесть патрубков. Три из них в состоянии поставки заглушены. Это позволяет использовать муфту в качестве станционной разветвительной муфты с вводом трёх, четырёх, пяти и шести кабелей ТСВ 100х2.

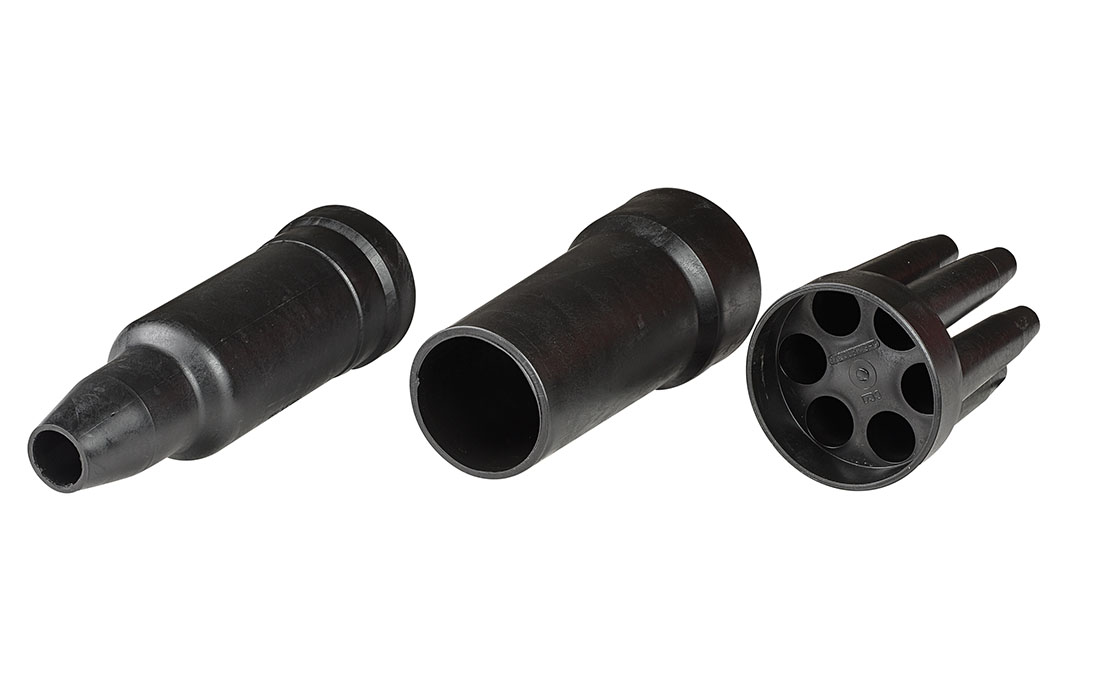

Представляет собой только корпус, состоящий из трёх полиэтиленовых деталей. Для монтажа сростков и для герметизации муфты необходимо дополнительно заказывать расходные материалы.
Герметизация корпуса и вводов кабелей в муфту выполняется отрезками термоусаживаемых трубок с подклеивающим слоем.
Характеристики
|
Технические характеристики |
|
|
Длина муфты, мм |
716 |
|
Наружный диаметр на стыке оголовника и гильзы, мм |
137 |
|
Наружный диаметр на стыке полумуфты и гильзы, мм |
103 |
|
Входные диаметры конуса муфты, мм |
37/55 |
|
Кол-во патрубков, шт. |
6 |
|
Заглушенных патрубков, шт. |
3 |
|
Внутренний диаметр всех патрубков, мм |
18/26 |
|
Наружный диаметр всех патрубков, мм |
34 |
|
Масса муфты, кг |
1,29 |
Комплектация
|
Полумуфта МПП 5/6 |
1 шт. |
|
Гильза МРП 5/6 |
1 шт. |
|
Оголовник с шестью патрубками |
1 шт. |
