Муфта соединительная 3 СТП-1 (35-50) ССД
- Тип муфты Соединительная
- Сечение жил кабеля, мм² от 35 до 50
- Напряжение, кВ до 1
- Число жил 3
- Тип изоляции Бумажная
- Установка Внутренняя/наружная
- Климатическое исполнение УХЛ 1,5 ГОСТ 15150
- Температура эксплуатации, °С -50...+50
- Система заземления Да
- Наличие защитного слоя в кабеле Да
- Тип кабеля ААШв(п), АСБГ, АСБл, АСБ2л, ААБл, ААБ2л, АСБл, АСШв, СБл, СБ2л, СП, СПГ, СШв, СБШв, СПШв, ААБлГ, ААПл
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Муфта предназначена для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 1 кВ для внутренней и наружной установки.

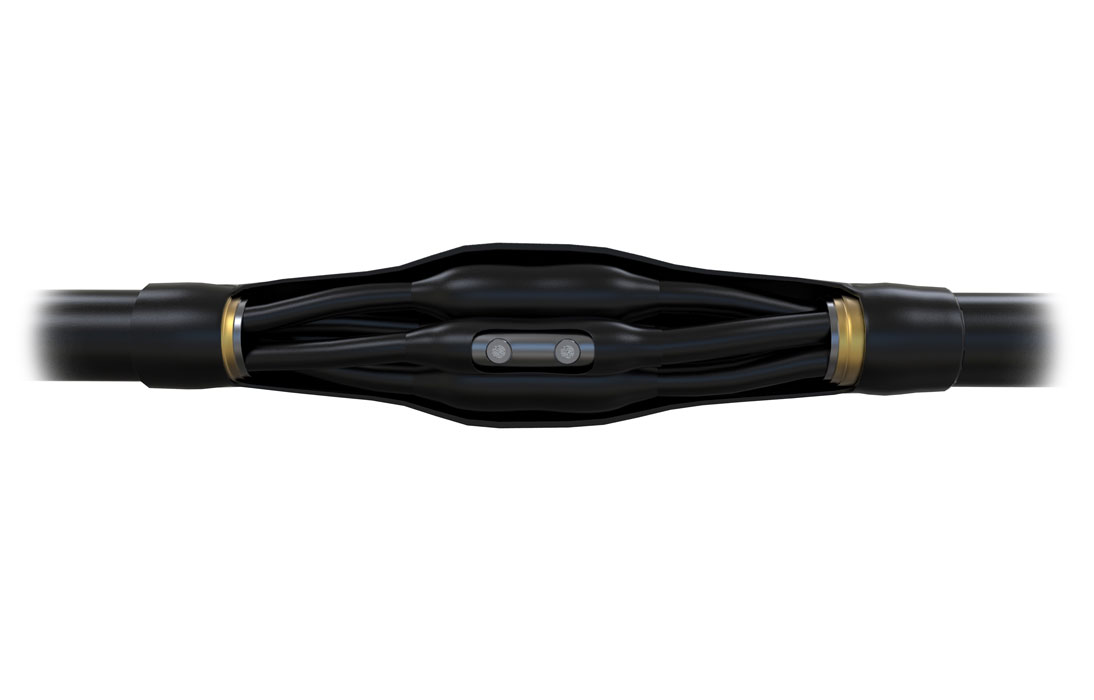

Соединительная термоусаживаемая муфта состоит из термоусаживаемых перчаток, термоусаживаемых трубок изоляции жил, манжет на соединитель, провода заземления, болтовых соединителей и сопутствующих комплектующих. Муфта комплектуется паяным комплектом заземления.
Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50°C.
Характеристики
|
Технические характеристики |
|
|
Тип муфты |
Соединительная |
|
Сечение жил кабеля, мм² |
от 35 до 50 |
|
Напряжение, кВ |
до 1 |
|
Число жил |
3 |
|
Тип изоляции |
Бумажная |
|
Установка |
Внутренняя/наружная |
|
Климатическое исполнение |
УХЛ 1,5 ГОСТ 15150 |
|
Температура эксплуатации, °С |
-50...+50 |
|
Система заземления |
Да |
|
Наличие защитного слоя в кабеле |
Да |
|
Тип кабеля |
ААШв(п), АСБГ, АСБл, АСБ2л, ААБл, ААБ2л, АСБл, АСШв, СБл, СБ2л, СП, СПГ, СШв, СБШв, СПШв, ААБлГ, ААПл |
|
Размер упаковки, мм |
150x200x400 |
|
Масса, кг |
1,6 |
Комплектация
|
Внешний кожух |
1 шт. |
|
Манжета изоляции соединителя |
3 шт. |
|
Жильная трубка |
6 шт. |
|
Термоусаживаемая перчатка |
2 шт. |
|
Стеклолента |
1 шт. |
|
Соединитель болтовой |
3 шт. |
|
Проволока бандажная |
1 шт. |
|
Герметик узла заземления |
1 шт. |
|
Провод заземления |
1 шт. |
|
Комплект для пайки |
1 шт. |
|
Салфетка (бязь) |
1 шт. |
|
Инструкция |
1 шт. |
Задать вопрос из карточки товара
Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
