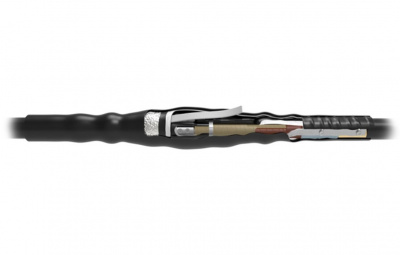

Муфта соединительная 3 СТП-10 (16-25) ССД
- Тип муфты Соединительная
- Сечение жил кабеля, мм² от 16 до 25
- Напряжение, кВ до 10
- Число жил 3
- Тип изоляции Бумага
- Установка Внутренняя/наружная
- Климатическое исполнение УХЛ 1,5 ГОСТ 15150
- Температура эксплуатации, °С -50...+50
- Наличие защитного слоя в кабеле С броней/без брони
- Тип кабеля АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвП2г-10, ПвВ-10, ПВП-10, ПвПг-10, ПвПу-10, ПвПуг-10
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Предназначена для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ для внутренней и наружной установки.
Соединительная термоусаживаемая муфта состоит из термоусаживаемых перчаток, термоусаживаемых трубок изоляции жил, манжет на соединитель, провода заземления, болтовых соединителей и сопутствующих комплектующих. Муфта комплектуется паяным комплектом заземления.
Характеристики
|
Технические характеристики |
|
|
Тип муфты |
Соединительная |
|
Сечение жил кабеля, мм² |
от 16 до 25 |
|
Напряжение, кВ |
до 10 |
|
Число жил |
3 |
|
Тип изоляции |
Бумага |
|
Установка |
Внутренняя/наружная |
|
Климатическое исполнение |
УХЛ 1,5 ГОСТ 15150 |
|
Температура эксплуатации, °С |
-50...+50 |
|
Наличие защитного слоя в кабеле |
С броней/без брони |
|
Тип кабеля |
АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвП2г-10, ПвВ-10, ПВП-10, ПвПг-10, ПвПу-10, ПвПуг-10 |
|
Размер упаковки, мм |
150x200x1270 |
|
Масса, кг |
3,7 |
Комплектация
|
Маслоотделительная трубка |
6 шт. |
|
Манжета изоляции соединителя |
3 шт. |
|
Внешний кожух |
1 шт. |
|
Перчатка |
1 шт. |
|
Внутренний кожух |
3 шт. |
|
Соединитель болтовой 4СБ-3 |
3 шт. |
|
Провод заземления |
1 шт. |
|
Герметик |
12 шт. |
|
Проволока бандажная |
2 шт. |
|
Сетка медная луженная |
1 шт. |
|
Стеклолента |
10 м |
|
Распорка межфазная с герметиком |
1 шт. |
|
Комплект для пайки |
1 шт. |
|
Инструкция |
1 шт. |
