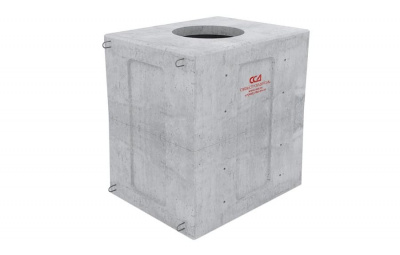

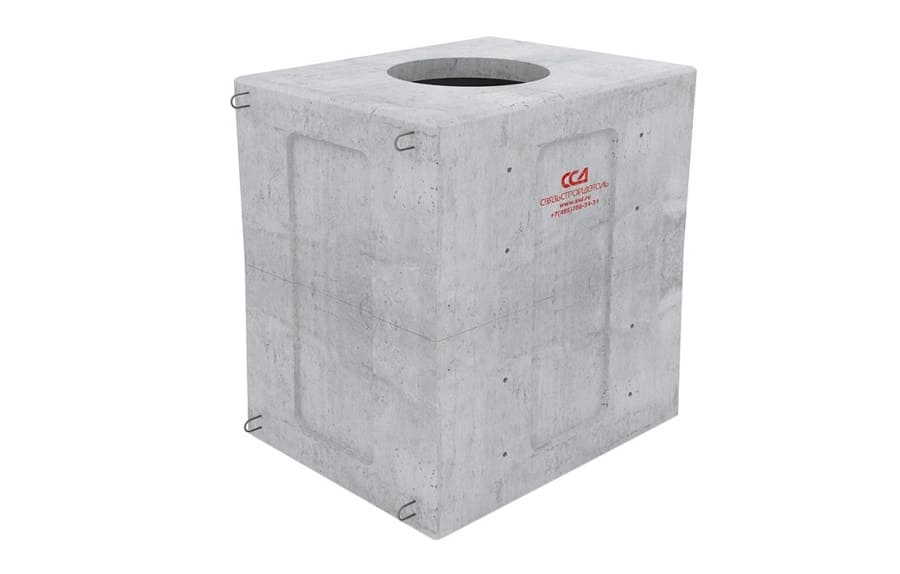

Колодец ККСр-2,5-10(80) ГЕК-ССД (В20)
Производитель:
ССД
- Класс бетона В20
- Морозостойкость F100
- Водонепроницаемость W4
- Габаритные размеры, мм
- L 1370 - B 1050 - H 1560
Артикул:
01601
24 671.10 ₽/шт
*Внимание! Точную стоимость товара уточняйте у менеджера.
Под заказ, от 4 недель
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Нашли дешевле?
Рассчитать доставку
Описание
Описание
Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца.
ККСр-2,5 – это тип колодца нового поколения, который имеет вертикальные стенки, что позволяет более эффективно использовать пространство камеры колодца и размещать в нем большее количество кабельных муфт.

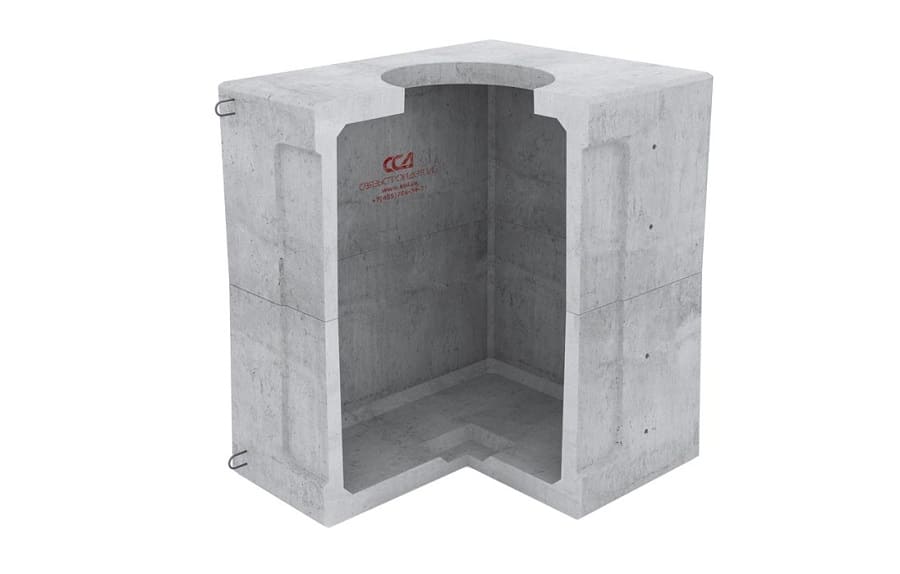

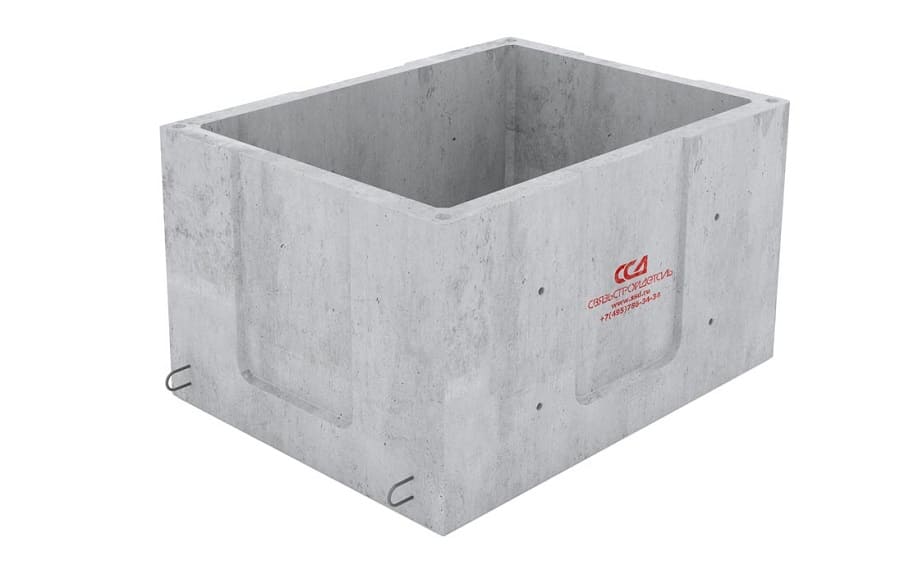

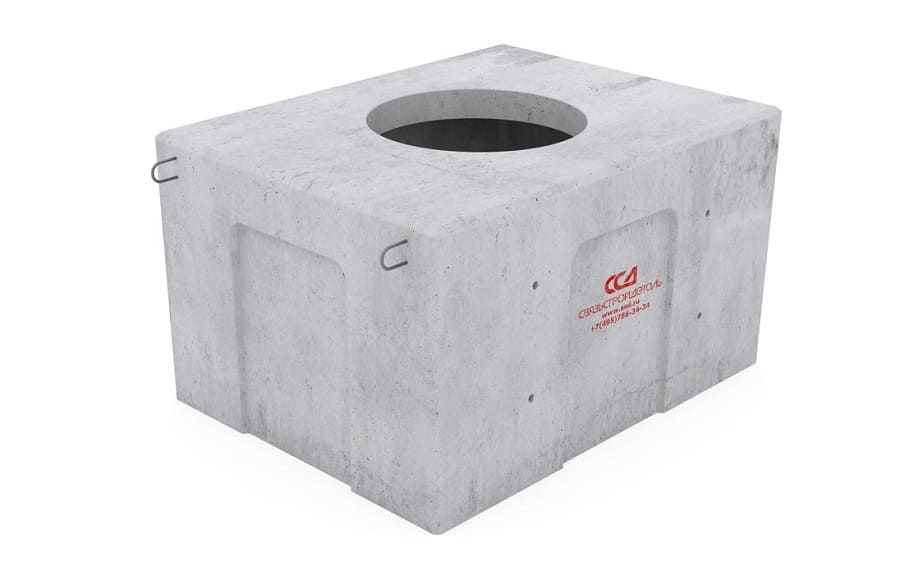

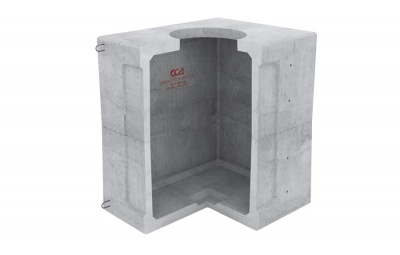

Колодец имеет в сечении прямоугольную форму и состоит из двух элементов – верхней и нижней половин. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены ниши, в пределах которых можно проделывать отверстия для ввода каналов. В виду того, что стенки в нишах не имеют отверстий, это позволяет в местах строительства кабельных колодцев проделывать (высверливать) отверстия в тех местах, в которых к колодцу подходят трубы.
На торцевых поверхностях верхнего и нижнего элементов колодца имеются петли для строповки при погрузке и разгрузке колодца с автомобиля, а также для опускания его элементов в котлован.
В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.
В качестве вводимых в колодец каналов могут использоваться разные по диаметру как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.
Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов. За счет увеличенной площади перекрытия колодца, в отличие от традиционного колодца ККСр-2, можно формировать горловину колодца применяя ступенчатые кольца типа КО-ЧП и КО-Ч.
Характеристики
| Класс бетона | В20 (261,9 кгс/см²) |
| Морозостойкость | F100 (100 циклов замораживания и оттаивания) |
| Водонепроницаемость | W4 (0,4 Мпа) |
| Кол-во каналов | |
| - для медножильных кабелей | 6 |
| - для оптический кабелей | Определяется проектом |
| Габаритные размеры, мм | |
| - L | 1370 |
| - B | 1050 |
| - H | 1560 |
| Размеры ниш, мм | 410х1320 |
| Площадь поверхности изделия, м² | 10,1 |
| Масса, кг | 1610 |
Комплект поставки
| Нижний элемент колодца | 1 шт. |
| Верхний элемент колодца | 1 шт. |
| Кронштейн ККП-60 | 4 шт. |
| Ерш с резьбой, гайкой и шайбой | 8 шт. |
