Колодец ККСр-4-10 ГЕК-ССД (В20)
Производитель:
ССД
- Класс бетона В20
- Морозостойкость F100
- Водонепроницаемость W4
- Габаритные размеры, мм
- L 2390 - L₁ 2290 - B 1300
- B₁ 1200 - В₂ 800 - H 1980
- a 715 - h 570
Артикул:
01850
35 927.17 ₽/шт
*Внимание! Точную стоимость товара уточняйте у менеджера.
Под заказ, от 4 недель
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Нашли дешевле?
Рассчитать доставку
Описание
Описание
Предназначен для установки на газонах и тротуарах в качестве проходного, углового или разветвительного колодца.

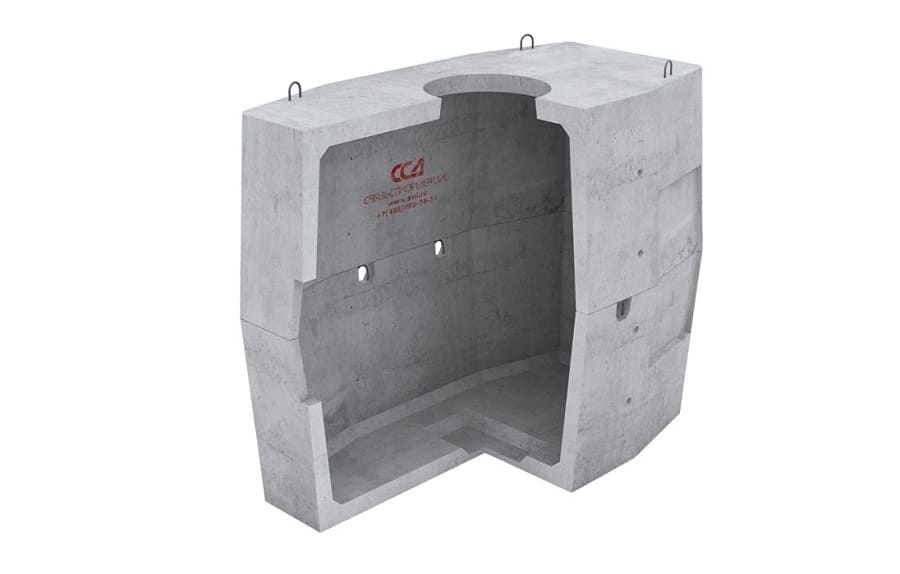

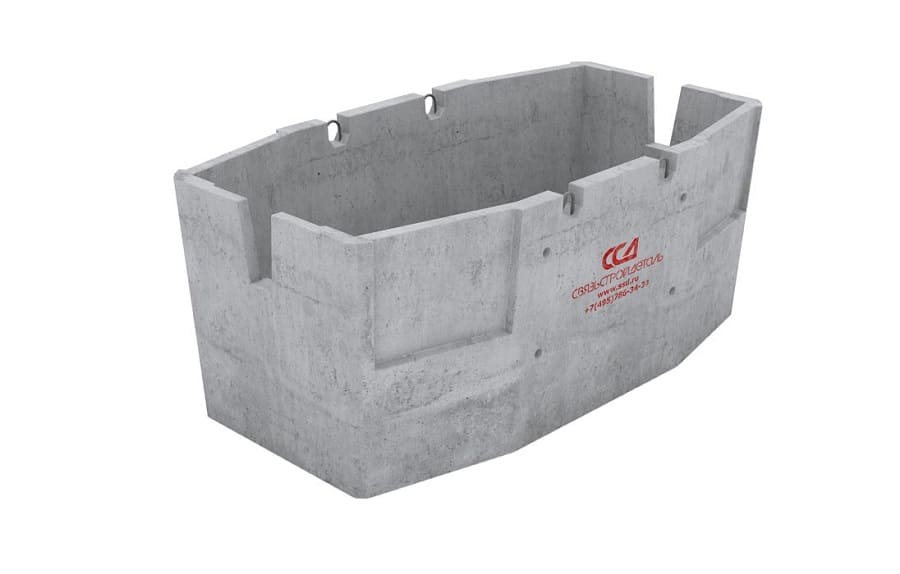

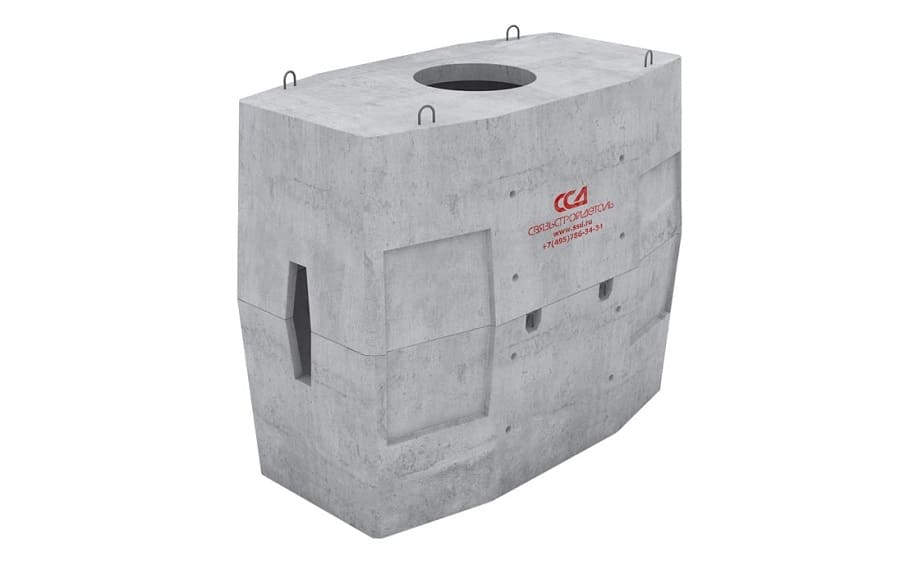

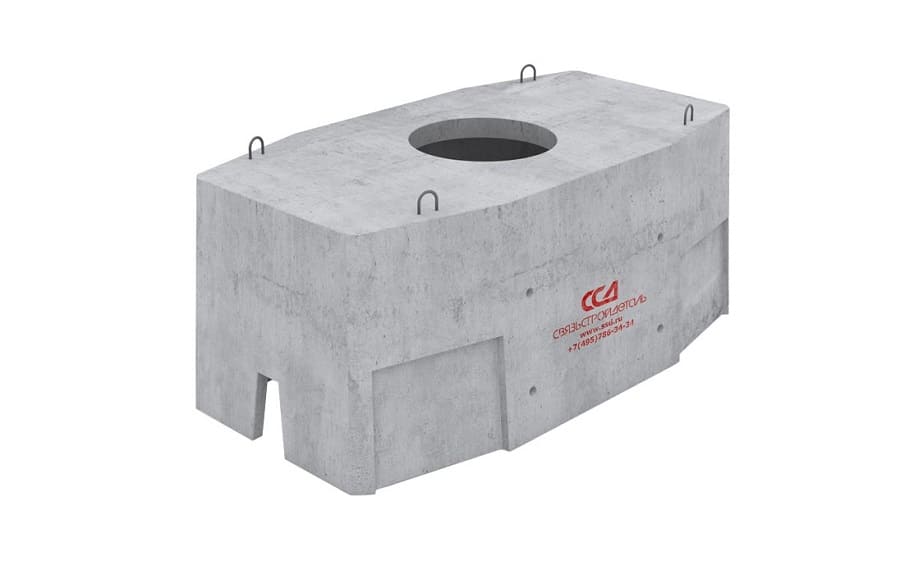

Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На внутренних поверхностях торцевых стенок элементов колодца также имеются армированные ниши. В центре ниш расположены технологические отверстия для ввода двух труб с внутренним диаметром 100 мм. Для ввода и вывода каналов на наружных поверхностях боковых стенок колодца расположены по две ниши, с каждой из сторон. Так как стенки ниш армированы, то для ввода труб в колодец необходимо вырезать отверстия углошлифовальной машиной (болгаркой) или высверливать с помощью коронок.
В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.
В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.
Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5; КО-ЧП и КО-Ч, а также сегментов.
Характеристики
| Класс бетона | В20 (261,9 кгс/см²) |
| Морозостойкость | F100 (100 циклов замораживания и оттаивания) |
| Водонепроницаемость | W4 (0,4 Мпа) |
| Кол-во каналов | Определяется проектом |
| Габаритные размеры, мм | |
| - L | 2390 |
| - L₁ | 2290 |
| - B | 1300 |
| - B₁ | 1200 |
| - В₂ | 800 |
| - H | 1980 |
| - a | 715 |
| - h | 570 |
| Кол-во и размеры ниш в боковых стенках, мм | 4/560х980 |
| Площадь поверхности изделия, м² | 18,25 |
| Масса, кг | 3115 |
Комплект поставки
| Колодец ККСр-4-10 нижний элемент | 1 шт. |
| Колодец ККСр-4-10 верхний элемент | 1 шт. |
| Кронштейн ККП-130 | 4 шт. |
| Ерш с резьбой, с гайкой и шайбой | 8 шт. |
Размеры и вес
| Объем, м3: | 6,151860 |
| Вес, кг.: | 3115 |
