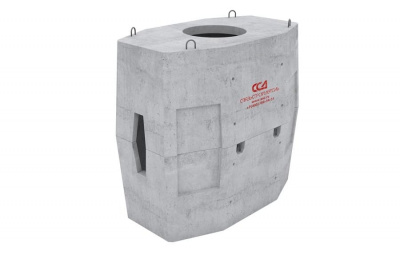

Колодец ККСр-3-10 ГЕК-ССД (В20)
Производитель:
ССД
- Класс бетона B20
- Морозостойкость F100
- водонепроницаемость W4
- Габаритные размеры, мм
- L 1950 - L₁ 1810 - B 1160
- B₁ 1020 - В₂ 600 - H 1760
- a 595 - h 570
Артикул:
01800
35 041.64 ₽/шт
*Внимание! Точную стоимость товара уточняйте у менеджера.
Под заказ, 5 дней
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Нашли дешевле?
Рассчитать доставку
Описание
Описание

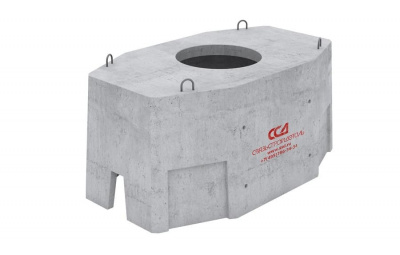

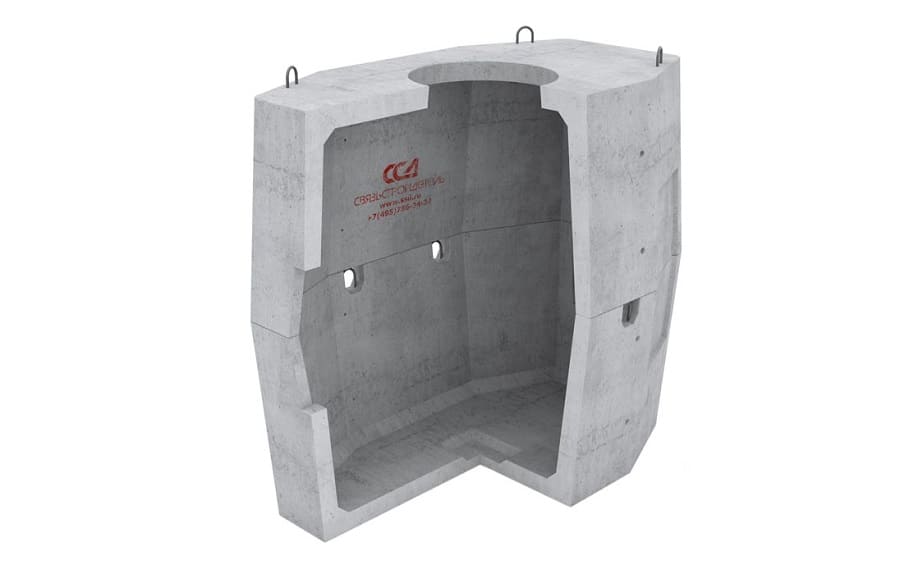

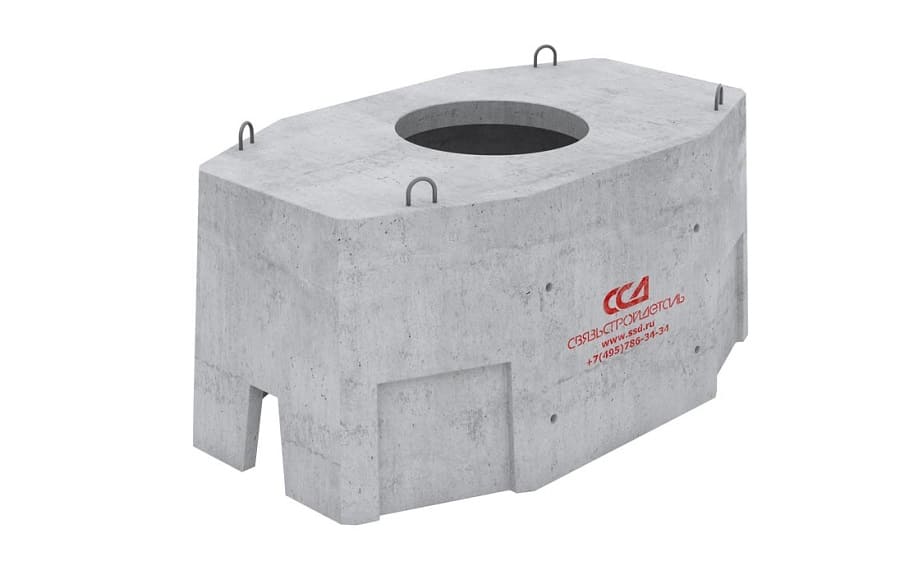

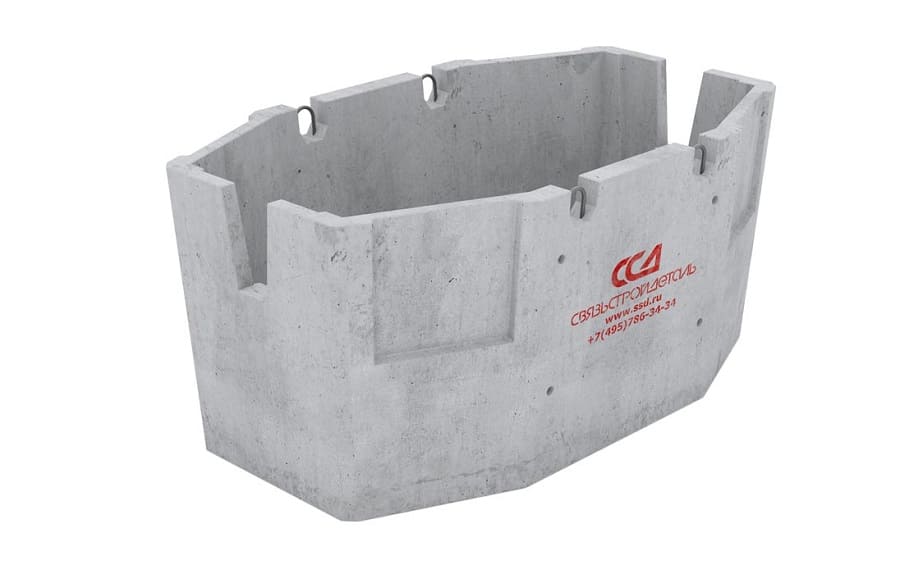

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца.Колодец имеет в сечении трапециевидную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На торцевых стенках расположены сквозные отверстия для ввода двух труб с внутренним диаметром 100 мм. На внутренних поверхностях боковых стенок имеются ниши для ввода каналов - по одной на каждой боковой стене. При необходимости, стенки ниш высверливаются или вырезаются углошлифовальной машиной того размера, который необходим для ввода соответствующего количества труб.
В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.
В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.
Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов.
Для идентификации завода-изготовителя колодца в течении всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.
Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В20 ; морозостойкость-F100;водонепроницаемость-W4.
Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.
Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.
Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.
Характеристики
|
Класс бетона
|
В20 (261,9 кгс/см²) |
| Морозостойкость | F100 (100 циклов замораживания и оттаивания) |
| Водонепроницаемость | W4 (0,4 Мпа) |
| Кол-во каналов | Определяется проектом |
| Габаритные размеры, мм: | |
| - L | 1950 |
|
- L₁ |
1810 |
| - B | 1160 |
| - B₁ | 1020 |
| - В₂ | 600 |
| - H | 1760 |
| - a | 595 |
| - h | 570 |
| Кол-во и размеры ниш в | 4/420х800 |
| Площадь поверхности изделия, м² | 12,5 |
| Масса, кг | 1885 |
Комплектация
- Колодец ККСр-3-10 нижний элемент - 1 шт.
- Колодец ККСр-3-10 верхний элемент - 1 шт.
- Кронштейн ККП-130 - 4 шт.
- Ерш с резьбой, с гайкой и шайбой - 8 шт.
