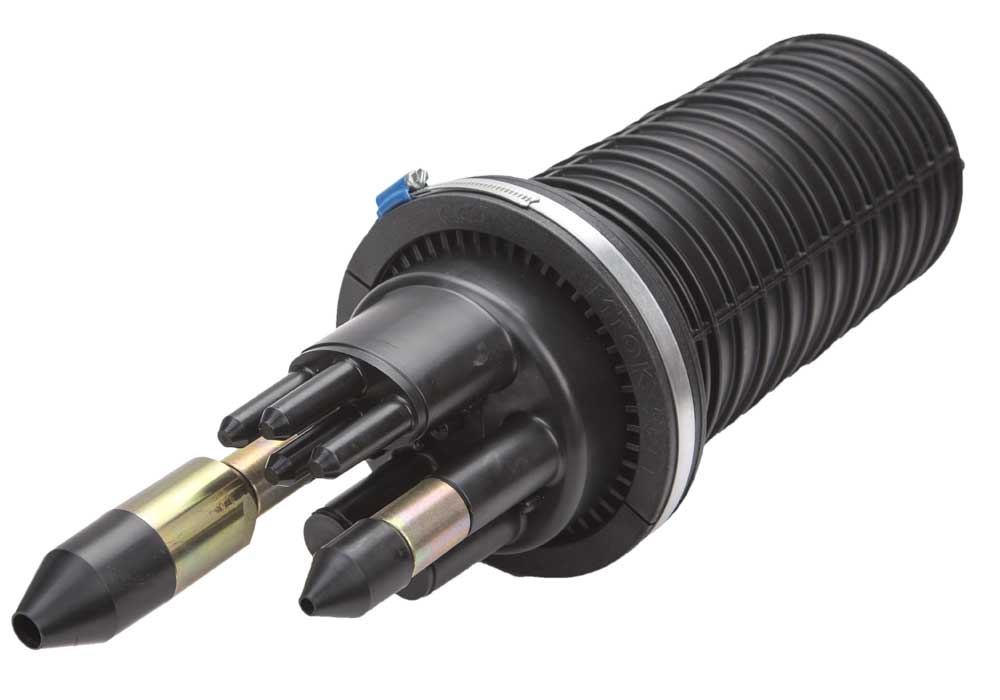

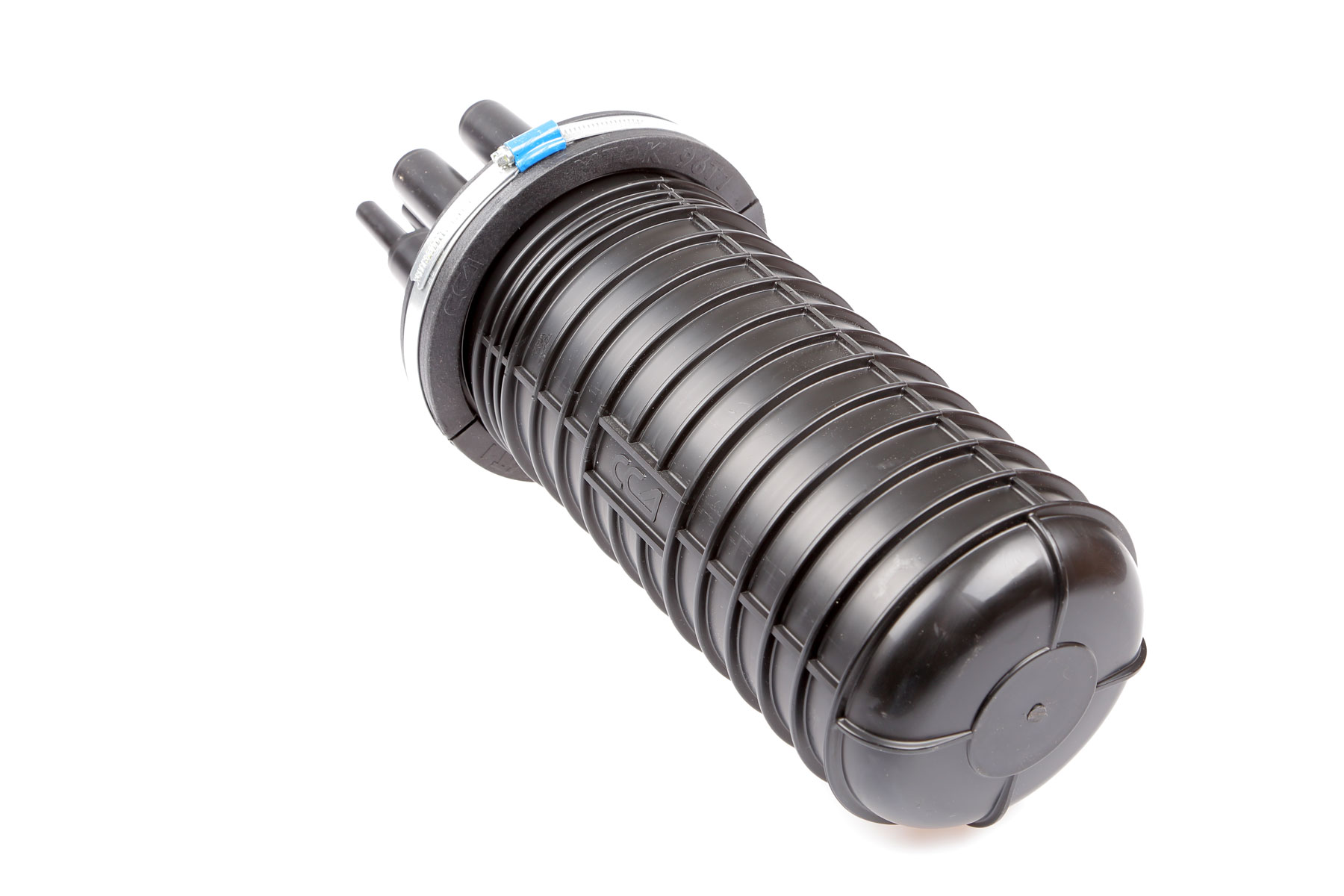

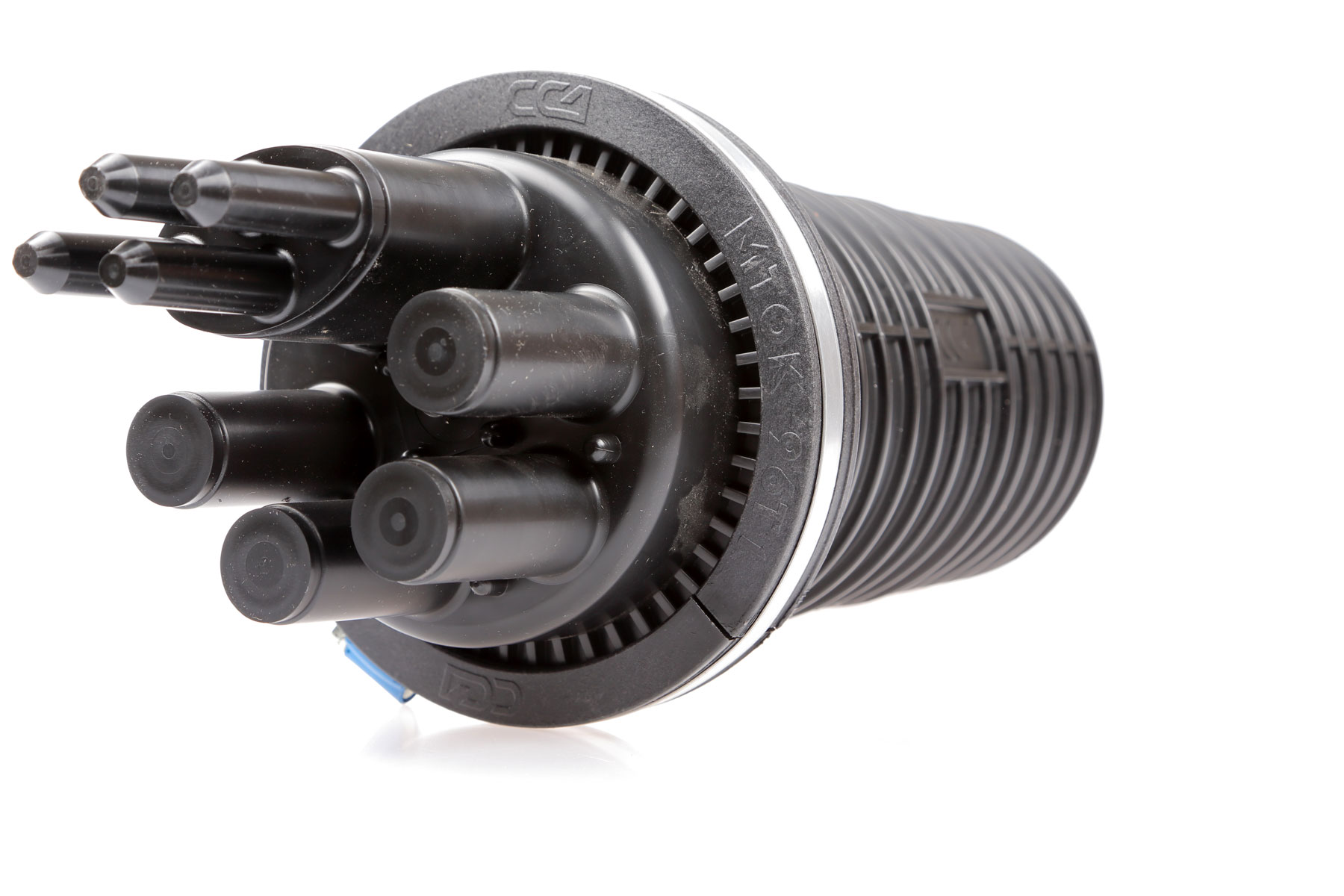

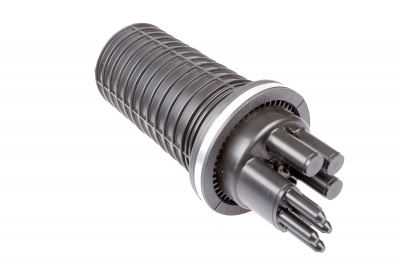

Муфта МТОК-В2/240-1КД4845-К-45 ССД
- Муфта оптическая.
- Тупиковая.
- Ёмкость – 240 волокон.
- Материал пластик.
- Цвет Черный.
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Тупиковая транзитная муфта МТОК-В2 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.
В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.
Муфта МТОК-В2 аналогична муфте МТОК-Б1 за исключением способа герметизации кожуха и оголовника, а также наличием ребер жесткости на кожухе. Способ герметизации корпуса с оголовником в муфте МТОК-В2 механический и осуществляется с помощью хомута из нержавеющей стали.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).
Муфта МТОК-Б1 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода в муфту большего числа кабелей дополнительно приобретаются специальные вводы, с учетом конструкции оптического кабеля.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей, включая провода заземления (КИП) или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №9».
Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».
Характеристики
|
Технические характеристики |
|
|
Кол-во сварных соединений |
240 |
|
Тип кассет |
КД-4845 |
|
Макс. кол-во кассет |
5 |
|
Кол-во вводов: |
|
|
- круглый, до 16 мм |
4 |
|
- овальный, до 10 мм/до 25 мм/транзит |
4/2/1 |
|
Герметизация корпуса |
Хомут |
|
Герметизация вводов |
Спецвводы |
|
Температура эксплуатации, ºС |
-60...+70 |
|
Габаритные размеры, мм: |
|
|
- длина |
494 |
|
- диаметр |
215 |
|
Масса, кг |
3,0 |
Комплектация
|
Корпус (оголовник, кожух, хомут, кронштейн) |
1 шт. |
|
Кассета КД-4845 |
1 шт. |
|
Гильзы КДЗС 4525 |
20 шт. |
|
Пинцет для укладки КДЗС |
1 шт. |
|
Комплект ввода №4 |
1 шт. |
|
Комплект ввода №5 |
1 шт. |
|
Комплект маркеров и стяжек |
1 шт. |
|
Силикагель (пакет) |
1 шт. |
