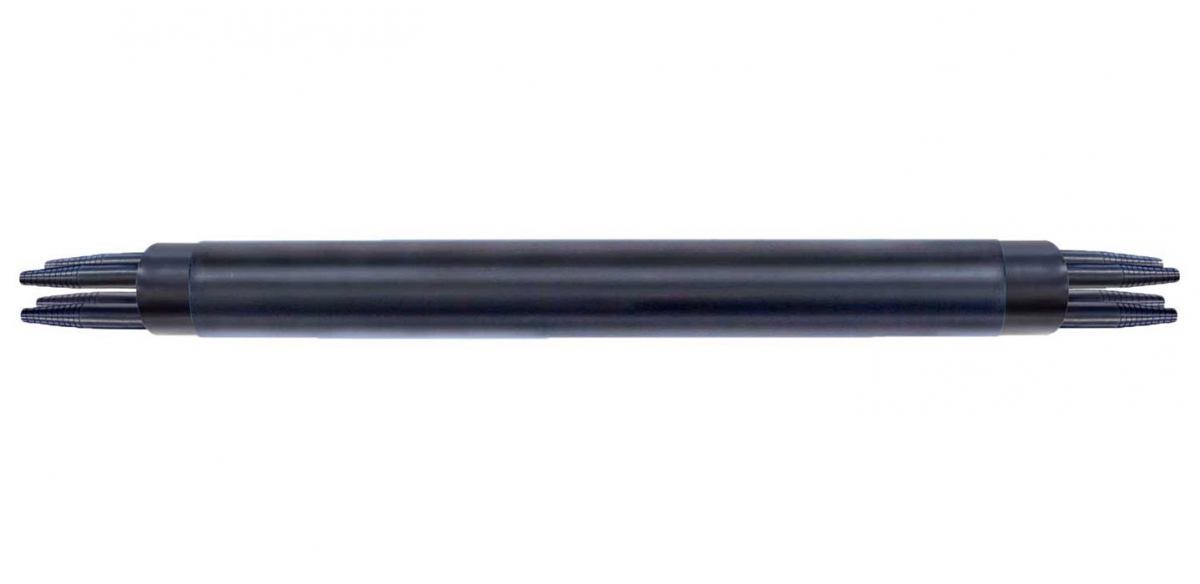

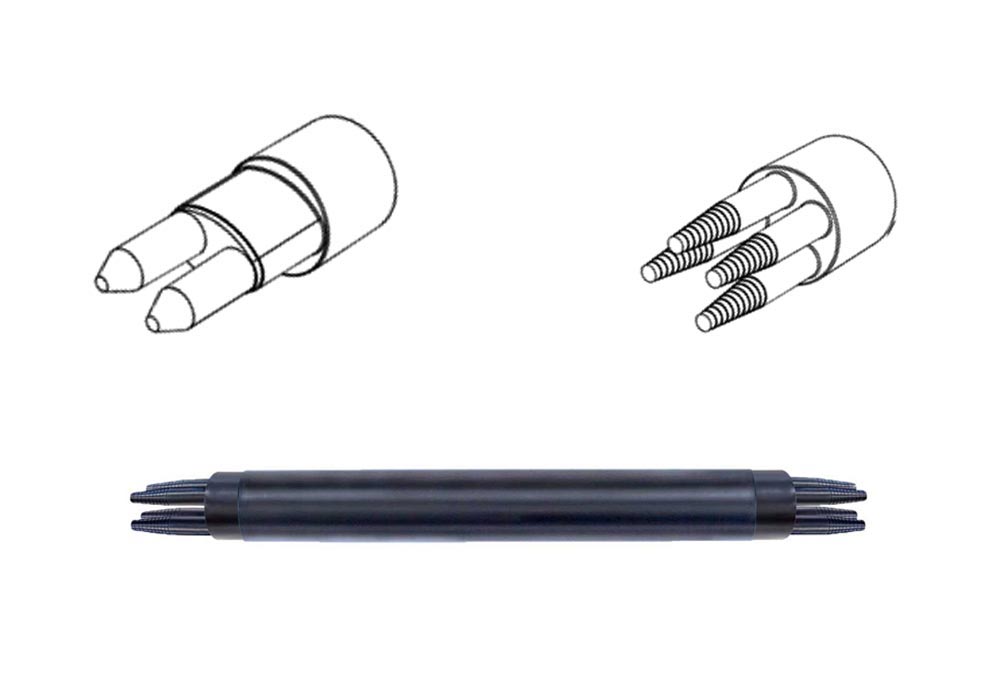

Муфта МОГ-У-24-1К4845
Производитель:
ССД
- Муфта оптическая.
- Проходная.
- Ёмкость – 144 волокон.
- Материал пластик.
- Цвет Черный.
Артикул:
00824
2 854.25 ₽/шт
*Внимание! Точную стоимость товара уточняйте у менеджера.
Под заказ, 5 дней
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Нашли дешевле?
Рассчитать доставку
Описание
Описание

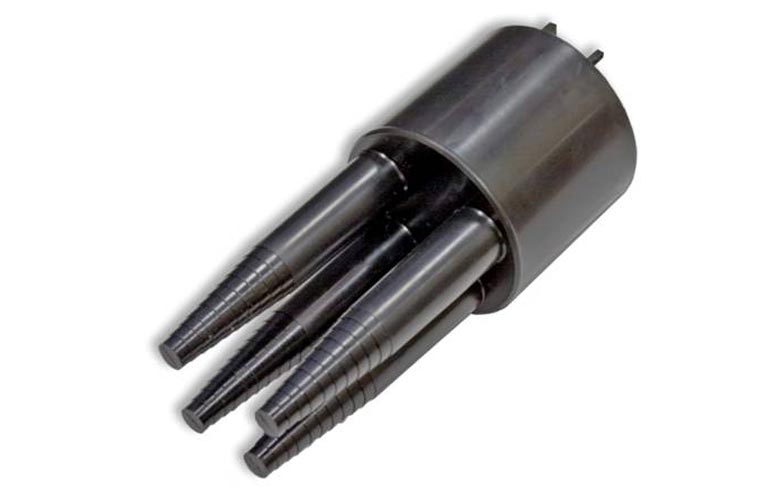

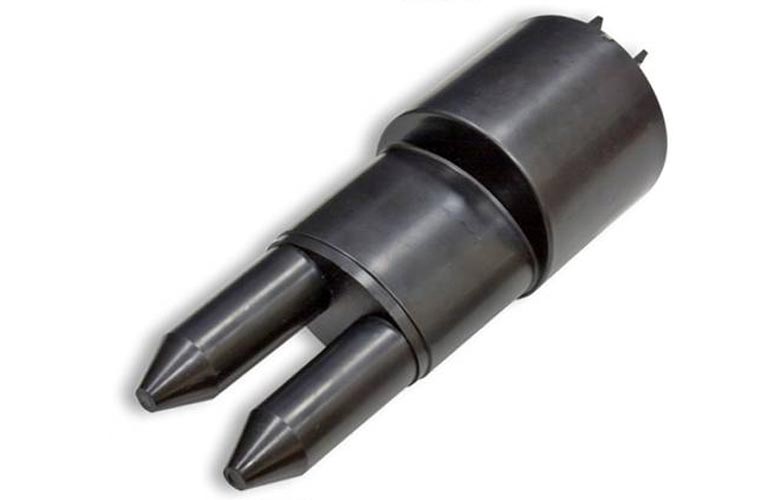

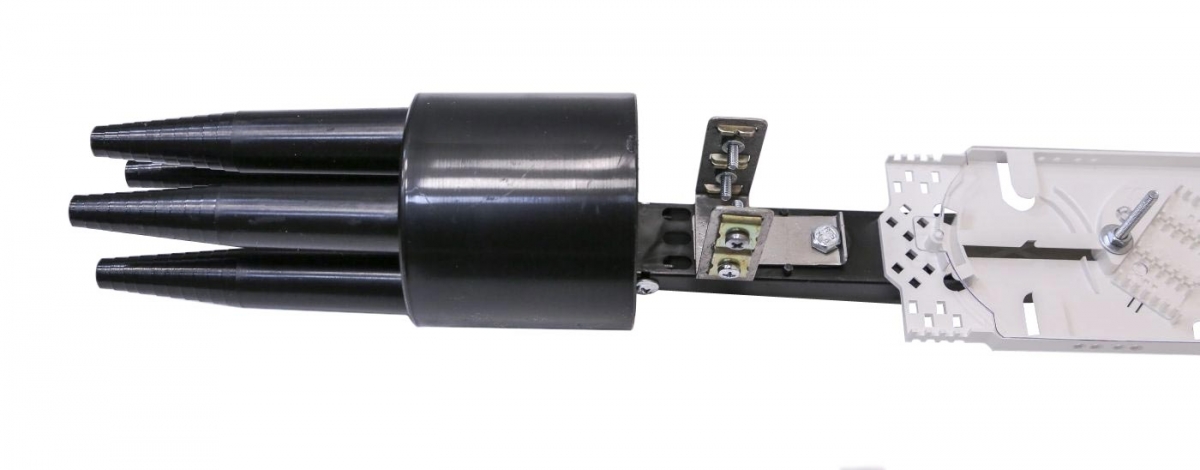

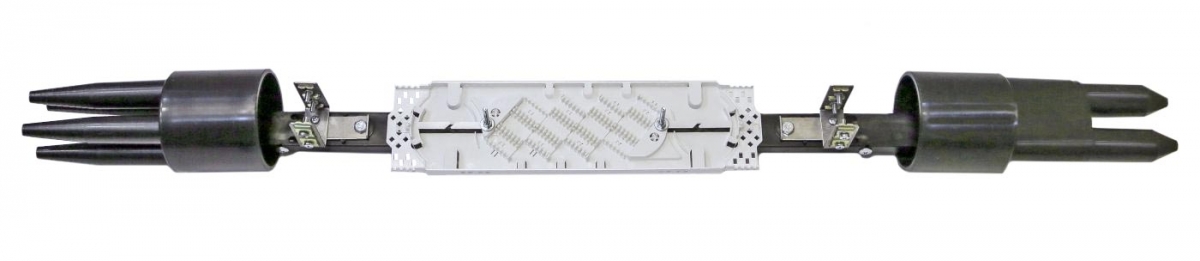

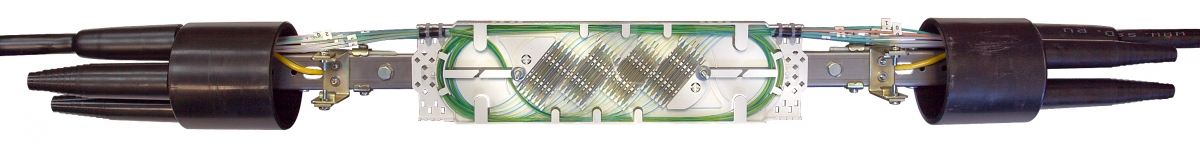

Муфта является укороченным вариантом классической муфты МОГ-С. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет. Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ. Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров. Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести (Ввод №6). Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.
Характеристики:
| Кол-во сварных соединений | 144 |
| Тип кассет | К48-4525 |
| Макс. кол-во кассет | 3 |
| Кол-во вводов, сторона 1: | |
| - овальный, до 21 мм/до 25 мм/транзит | 2/2/1 |
| Кол-во вводов, сторона 2: | |
| - конус, до 16 мм | 4 |
| Герметизация корпуса | ТУТ |
| Герметизация вводов | ТУТ |
| Температура эксплуатации ºС | от -40 до +70 |
| Габаритные размеры: | |
| - длина, мм | 920 |
| - диаметр, мм | 90 |
| Масса, кг | 2,2 |

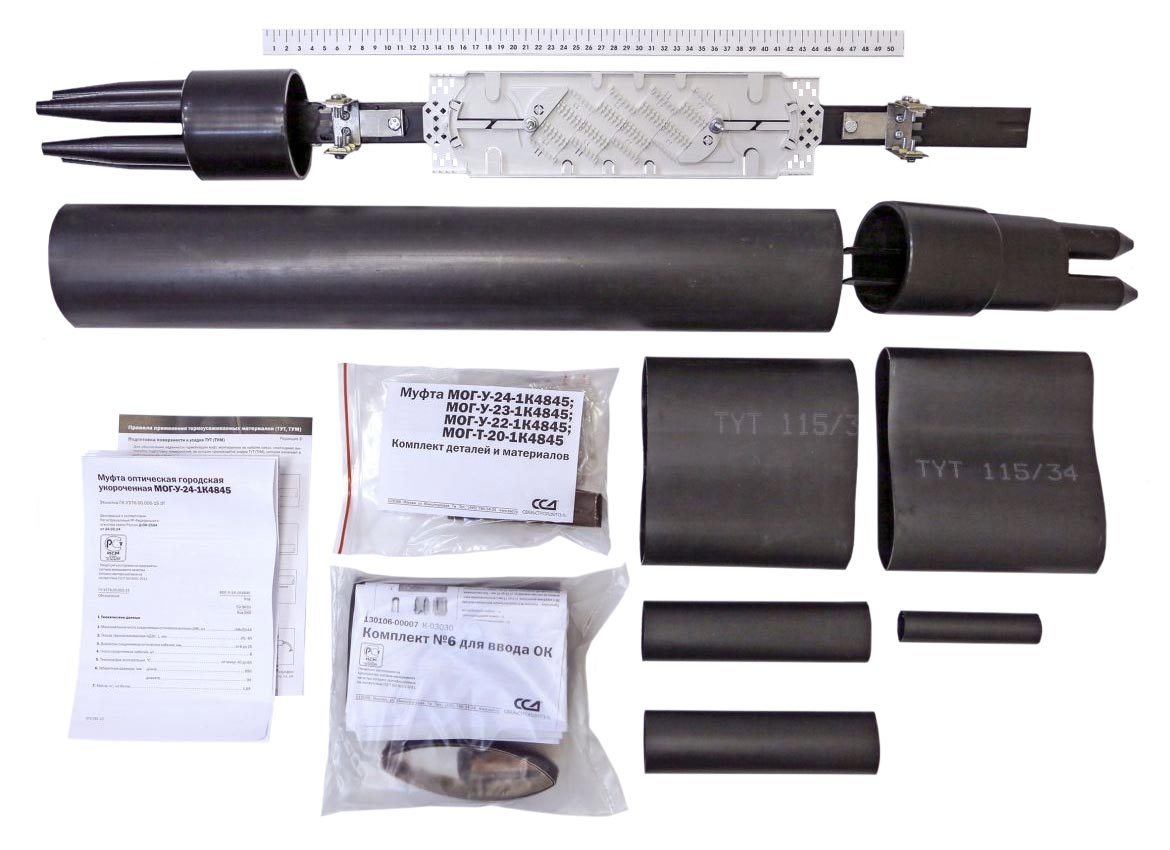

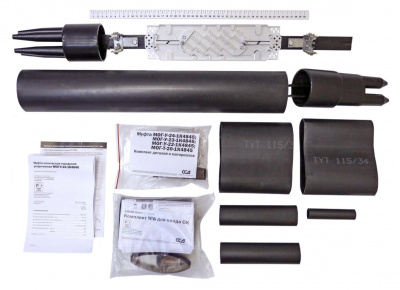

Комплектация:
| Корпус (оголовники, кожух, кронштейн, ТУТ 115/24) | 1 шт. |
| Кассета К48-4525 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 50 шт. |
| Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
| Трубка ТУТ 19/6 для продольной герметизации ОК | 1 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
