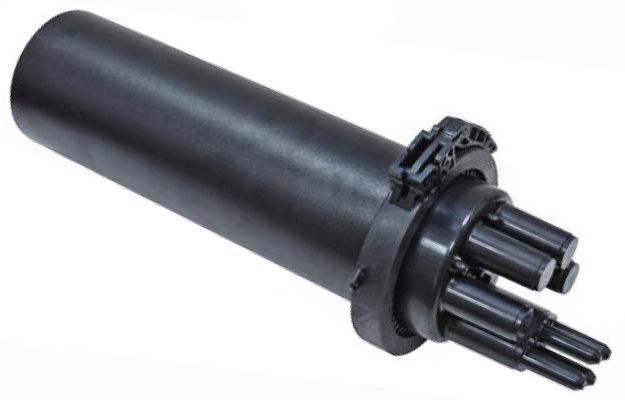

Муфта МТОК-В4/480-10К4845-К
Производитель:
ССД
- Муфта оптическая.
- Тупиковая.
- Ёмкость – 480 волокон.
- Материал пластик.
- Цвет Черный.
Артикул:
00834
12 198.49 ₽/шт
*Внимание! Точную стоимость товара уточняйте у менеджера.
Под заказ, 5 дней
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Нашли дешевле?
Рассчитать доставку
Описание
Описание
Тупиковая удлиненная муфта МТОК-В4 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. Как и муфта МТОК-В3/288 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести (Ввод №6) или (Ввод №9), в зависимости от типа кабеля.
Общее число вводимых в муфту кабелей может достигать 8 ОК.
Характеристики:
| Кол-во сварных соединений | 480 |
| Тип кассет | К48-4525 |
| Макс. кол-во кассет | 10 |
| Кол-во вводов: | |
| - круглый, до 16 мм | 4 |
| - овальный, до 10 мм/до 25 мм | 4/2 |
| Возможность транзита | нет |
| Герметизация корпуса | Хомут |
| Герметизация вводов | Спецвводы |
| Температура эксплуатации ºС | от -60 до +70 |
| Габаритные размеры: | |
| - длина, мм | 624 |
| - диаметр, мм | 215 |
| Масса, кг | 5,2 |
Комплектация:
| Корпус (оголовник,кожух, хомут, кронштейн) | 1 шт. |
| Кассета К48-4525 | 10 шт. |
| Гильзы КДЗС 4525 | 550 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
