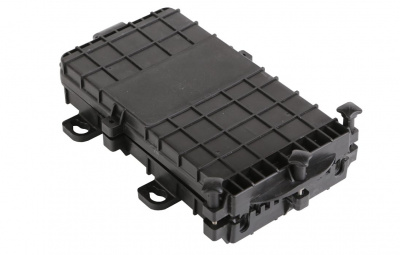

Муфта-кросс МКО-П1/A-10SC-8SC/APC-8SC/APC ССД
- Герметизирующий материал - Эластомер
- Макс. кол-во разъёмных соединений - 10
- Температура эксплуатации - ºС -60…+70
- Цвет - Чёрный
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Значительная экономия в цене, если заказывать муфту в комплекте с УПМК-Панда – номенклатурный номер 130408-00211.
Тупиковая муфта МКО-П1/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки или гнезд для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

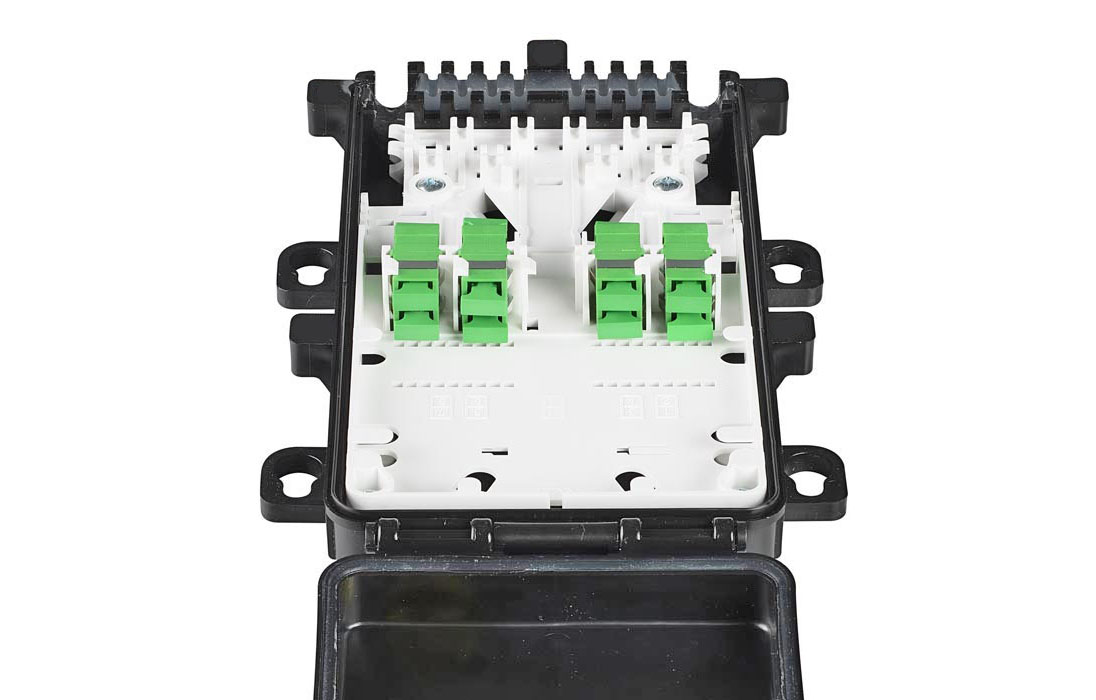

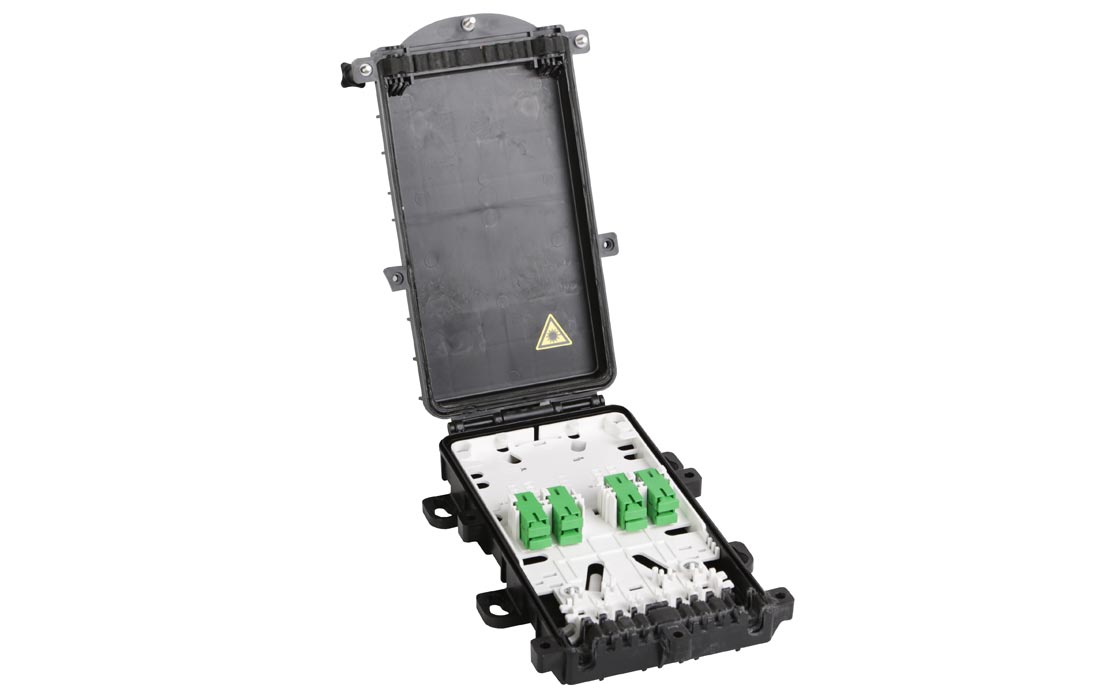

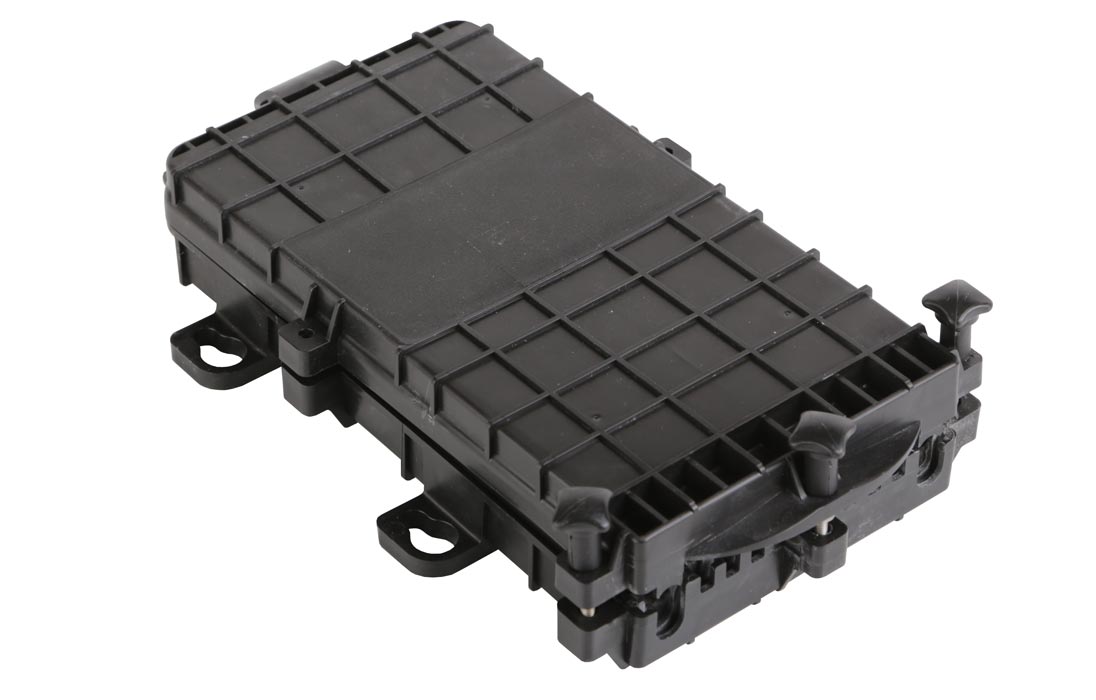

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8-PLC-SM/0,9-1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9-1,0 м-SC/APC, оконцованных разъемами SC.

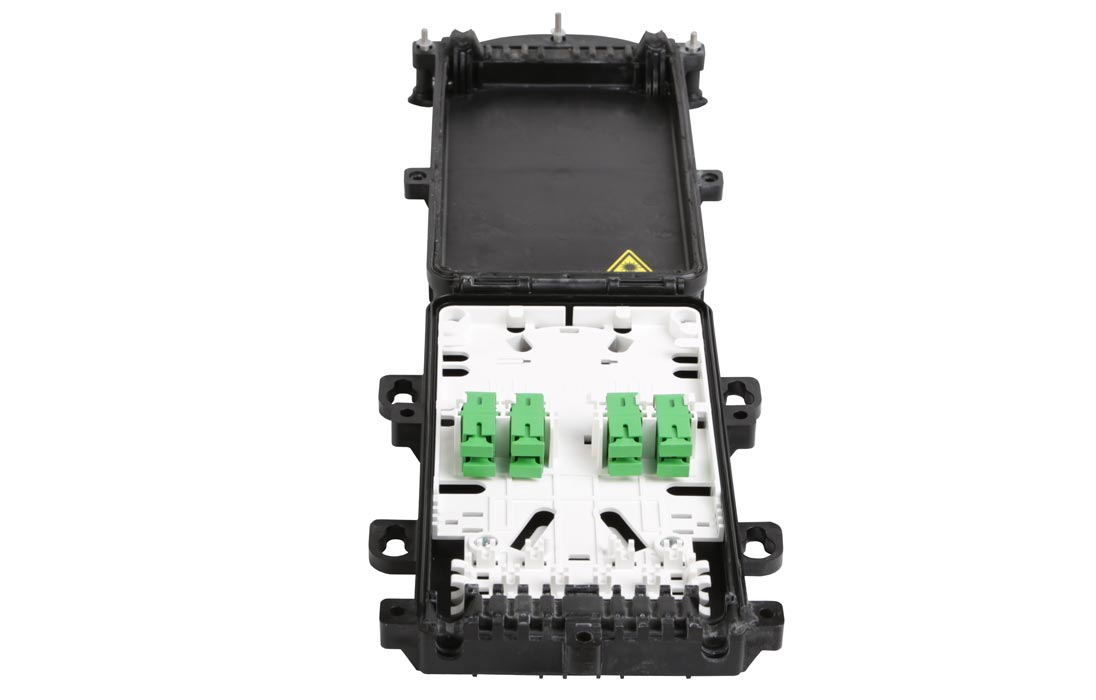

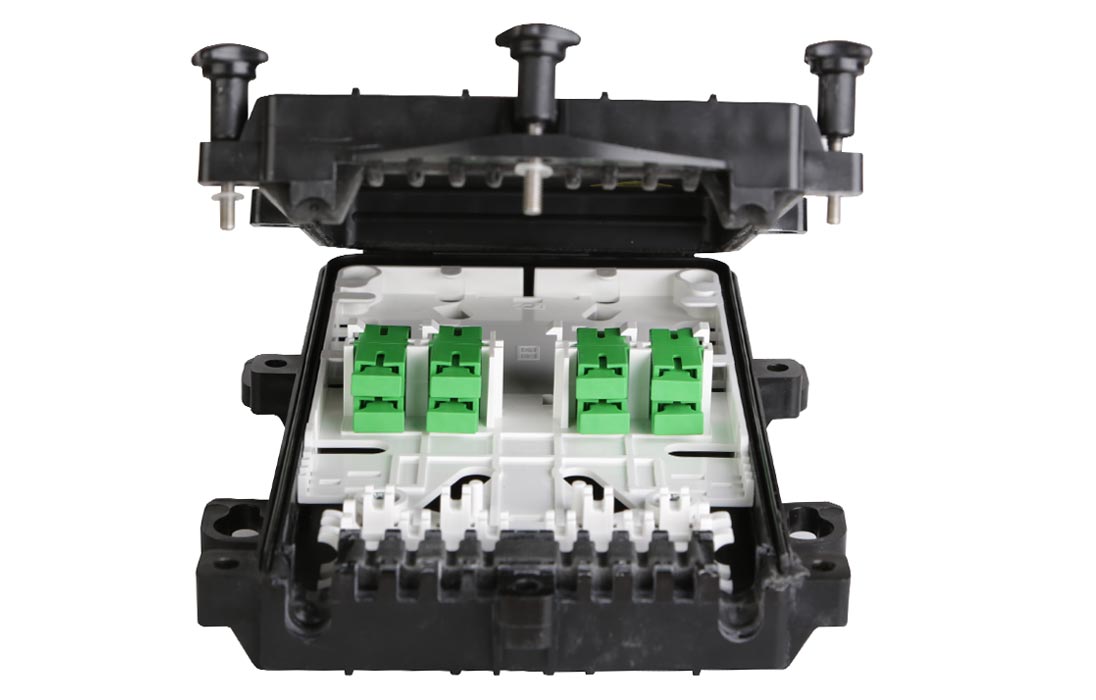

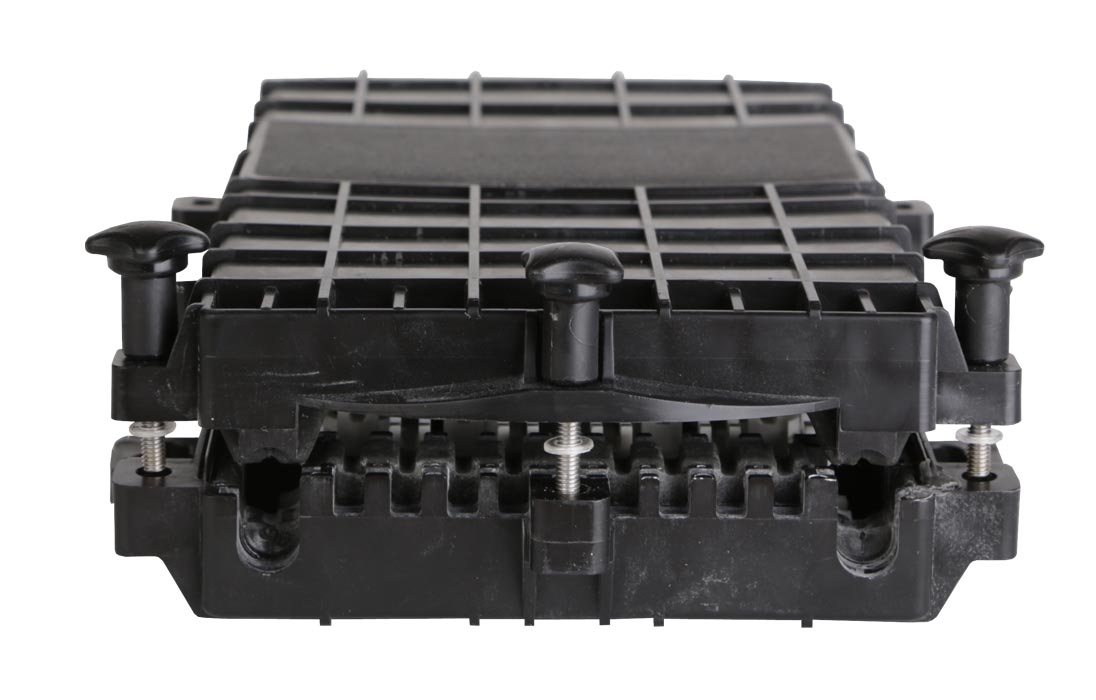

Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.
По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.
Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Характеристики
|
Технические характеристики |
|
|
Макс. кол-во разъёмных соединений |
10 |
|
Тип адаптеров |
SC |
|
Макс. кол-во сварных соединений |
36 |
|
Кол-во вводимых ОК: |
|
|
- до 9 мм/транзит |
2/1 |
|
- до 5 мм |
8 |
|
Способ герметизации корпуса и вводов ОК |
Механический |
|
Герметизирующий материал |
Эластомер |
|
Температура эксплуатации, ºС |
-60…+70 |
|
Габаритные размеры: |
|
|
- длина, мм |
247 |
|
- ширина, мм |
159 |
|
- высота, мм |
46 |
|
Масса, кг |
0,6 |
Комплектация
|
Корпус с крышкой |
1 шт. |
|
Гильзы КДЗС 4525 |
20 шт. |
|
Монтажная панель (вставка) |
1 шт. |
|
Ложемент Л2-СП |
1 шт. |
|
Адаптеры SC/APC |
8 шт. |
|
Пигтейлы SC/APC |
8 шт. |
|
Стяжки, маркеры |
1 компл. |
