Муфта-кросс МКО-П3/С09-1/16SC-1PLC16-SC/APC-20SC-20SC/APC -4SC/APC ССД
- Макс. кол-во сплиттеров - 2
- Тип корпуса сплиттеров - Мини
- Макс. кол-во сварных соединений - 24
- Защищенность - IP65
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

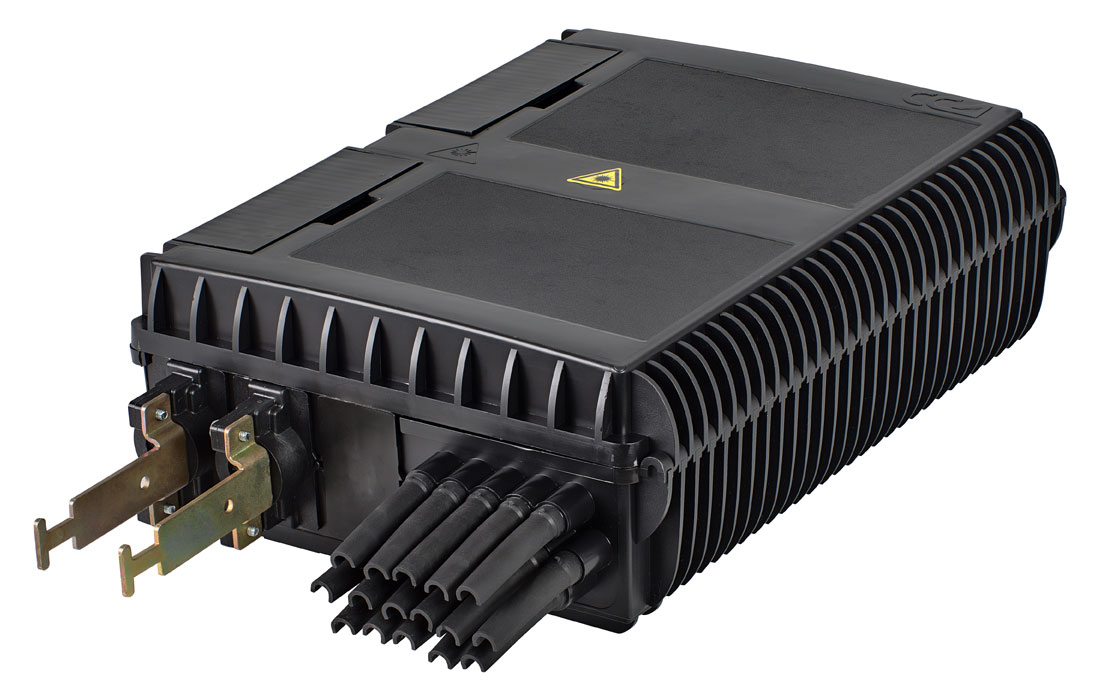

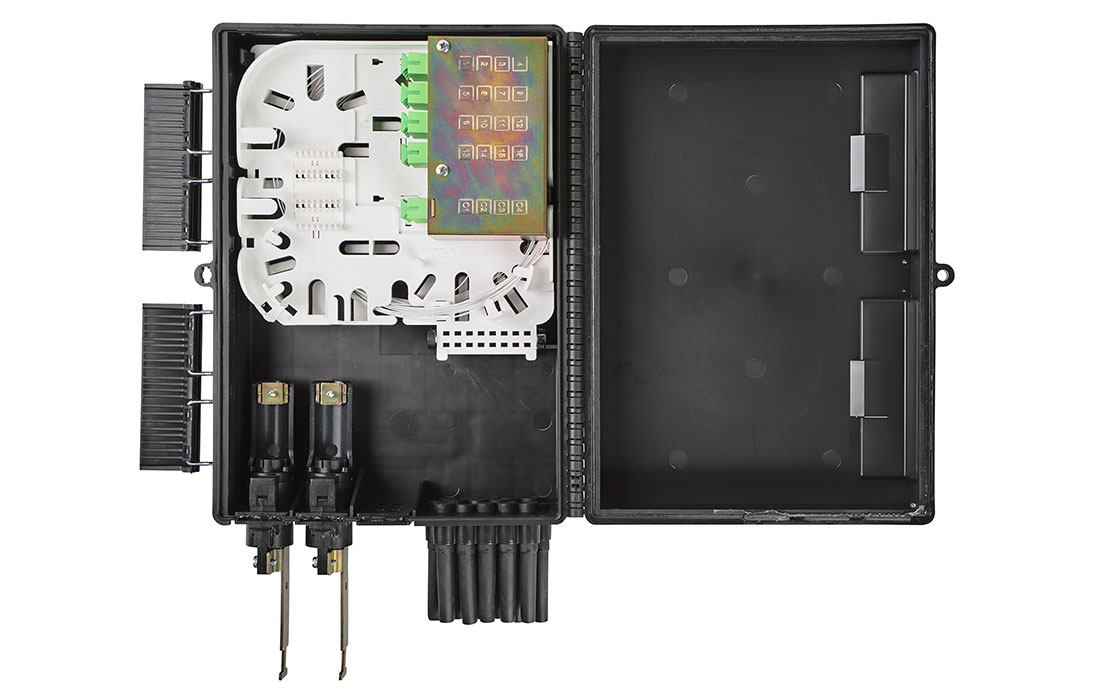

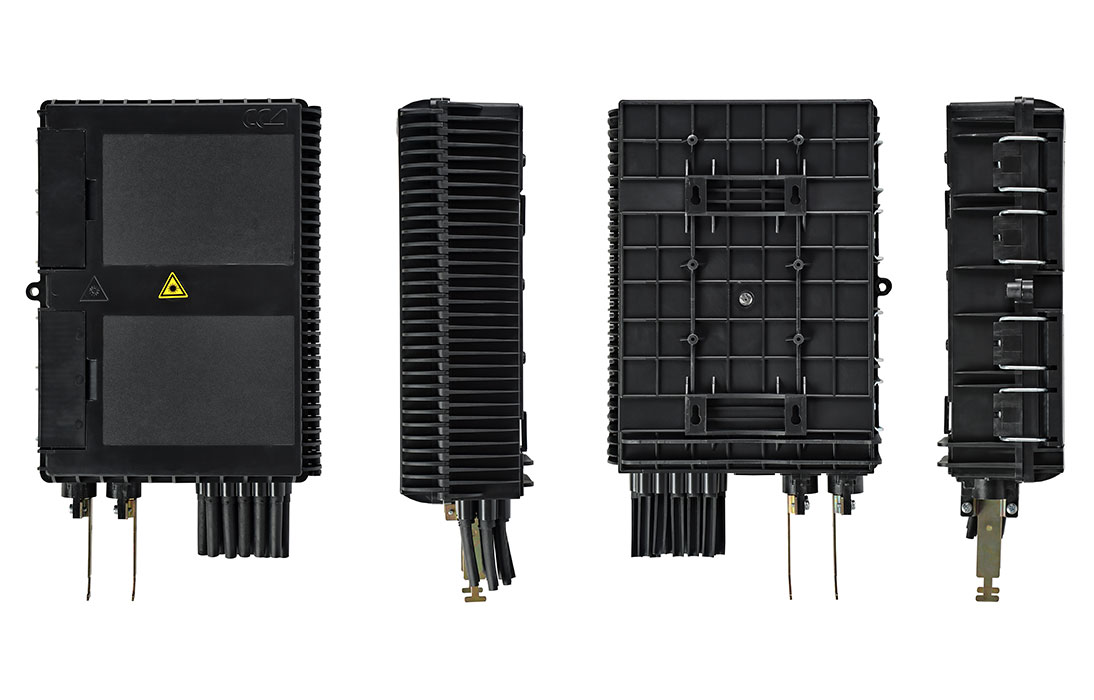

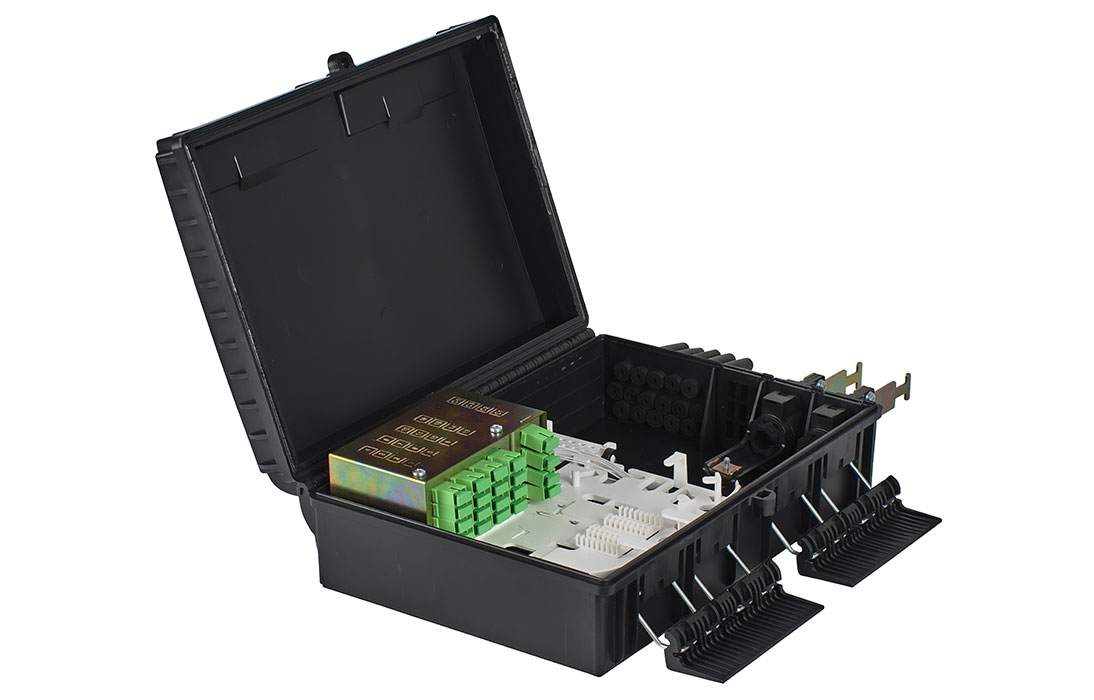

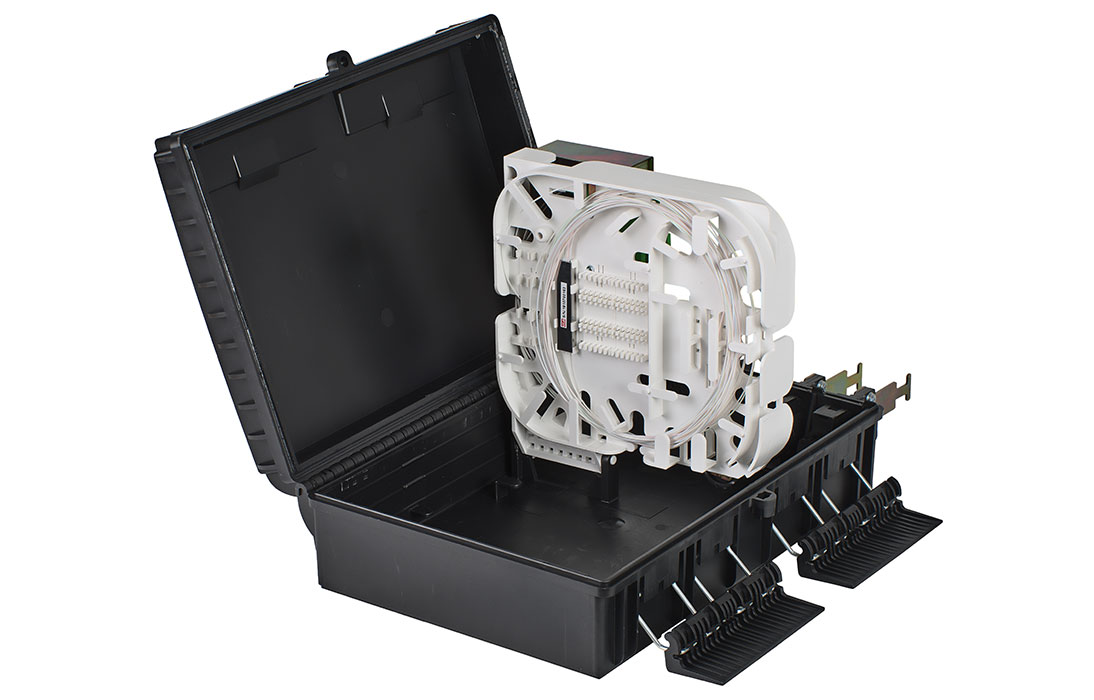

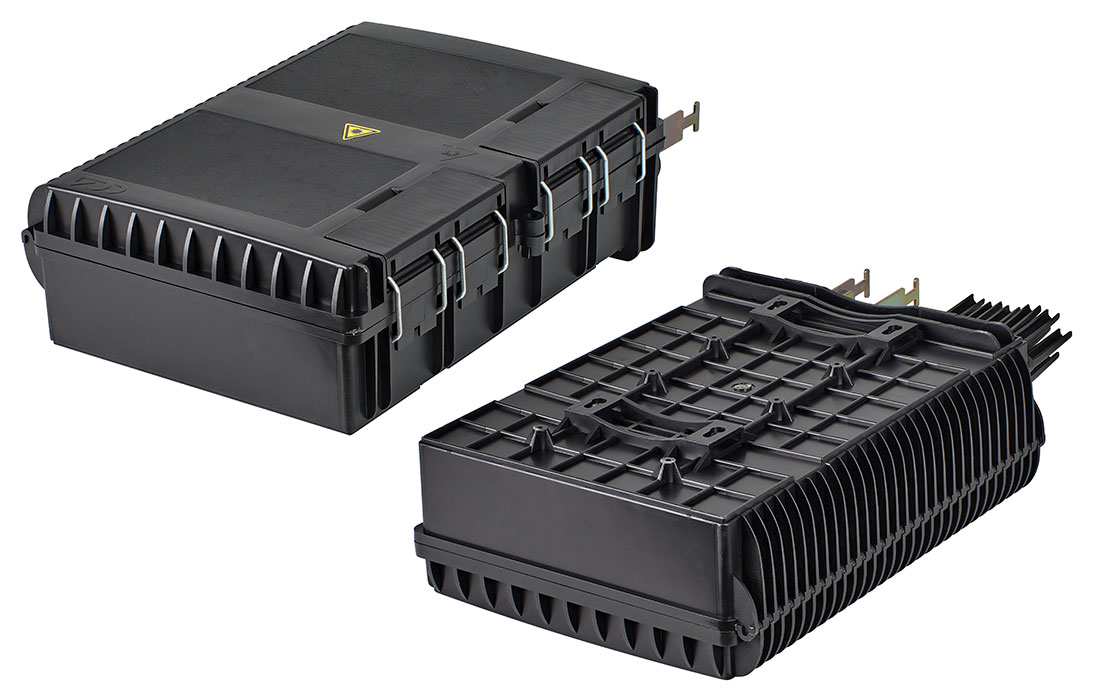

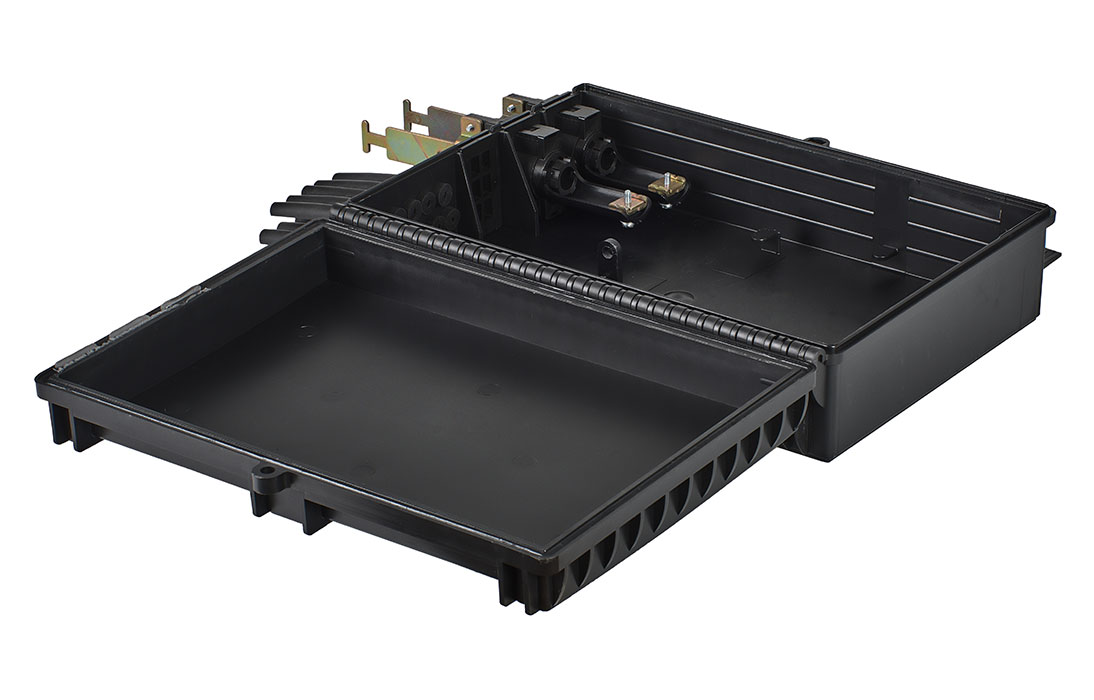

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.
Оптические кабели вводятся и фиксируются в оригинальных узлах ввода.
Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля.
Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.
Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.
ШОС герметизируются в разрезных эластичных пробках.

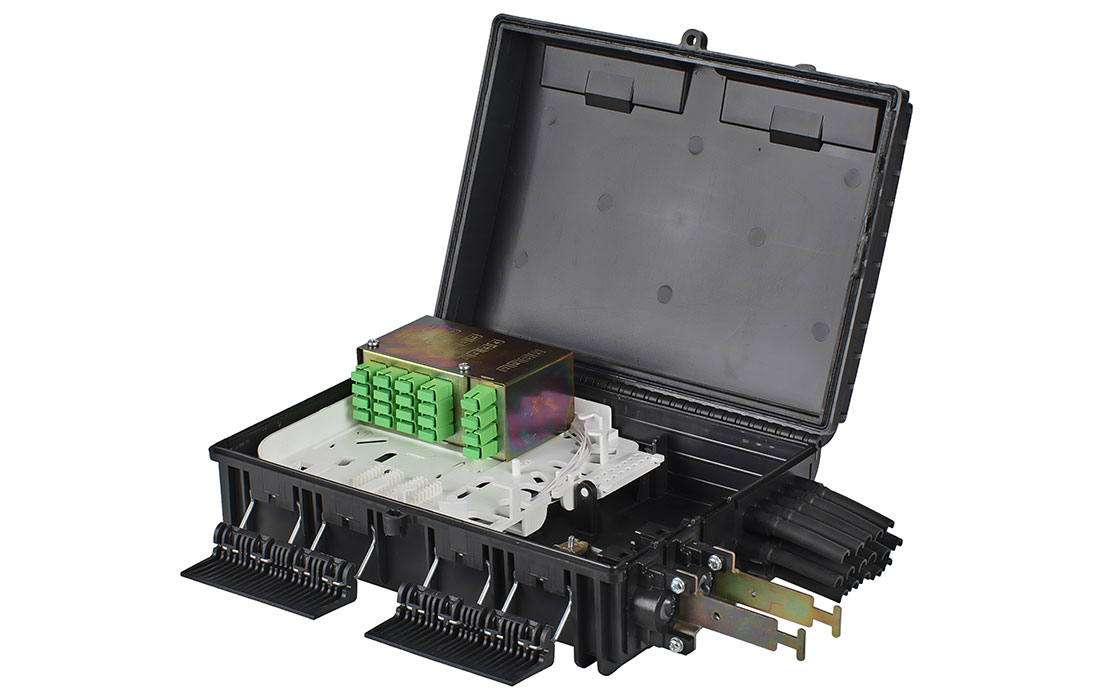

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 24 сростков оптических волокон (КДЗС 4525);

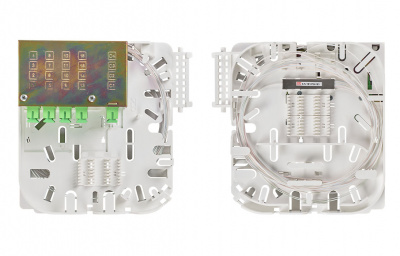

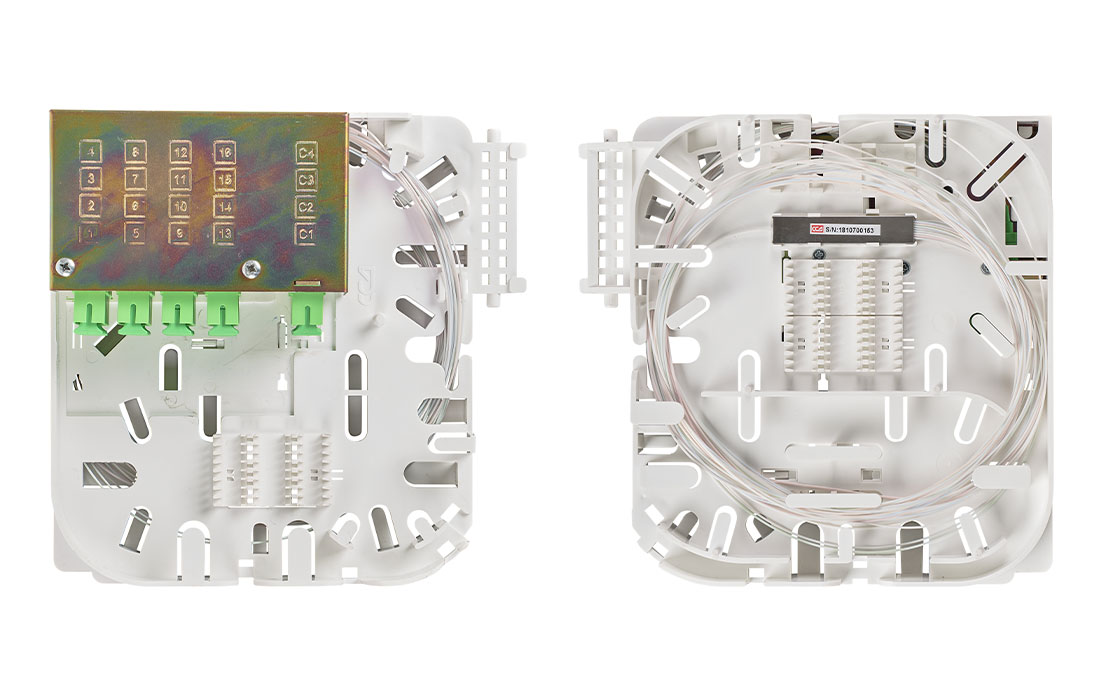

• установку четырех разветвителей оптических планарных с номинальным размером корпуса 60х7х4 мм;
• установку до 20-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.
Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3».
Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.
Характеристики
|
Технические характеристики |
|
|
Макс. кол-во сплиттеров |
2 |
|
Тип корпуса сплиттеров |
Мини |
|
Макс. кол-во сварных соединений |
24 |
|
Кол-во адаптеров SC: |
|
|
- для входов сплиттеров |
4 |
|
- выходы сплиттеров |
16 |
|
Кол-во вводов: |
|
|
- до 16 мм/транзит |
3/1 |
|
- до 3,5 мм |
16 |
|
Герметизация корпуса |
Эластомер |
|
Герметизация вводов |
Эластомер |
|
Защищенность |
IP65 |
|
Температура эксплуатации, ºС |
-40...+65 |
|
Габаритные размеры, мм: |
|
|
- длина |
330 |
|
- ширина |
245 |
|
- высота |
108 |
|
Масса, кг |
1,9 |
Комплектация
|
Корпус |
1 шт. |
|
Узел ввода ОК 6…12 мм |
2 шт. |
|
Заглушка кабельного ввода |
1 шт. |
|
Уплотнительная вставка для дроп-кабеля с заглушкой |
16 шт. |
|
Ложемент Л12-4525 |
2 шт. |
|
Ложемент Л2-СП |
2 шт. |
|
Адаптеры SC/APC |
20 шт. |
|
Пигтейлы SC/APC |
4 шт. |
|
Сплиттер PLC 1х16 SC/APC |
1 шт. |
|
КДЗС 4525 |
20 шт. |
|
Стяжки, маркеры |
1 компл. |
|
Пинцет для укладки КДЗС |
1 шт. |
