Муфта-кросс МКО-П1-М/СМ3-2/2SC-2SC-2SC/APC -2SC/APC ССД
- Макс. кол-во сплиттеров - 2
- Тип корпуса сплиттеров - Модульный
- Макс. кол-во сварных соединений - 36
- Защищенность - IP65
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание

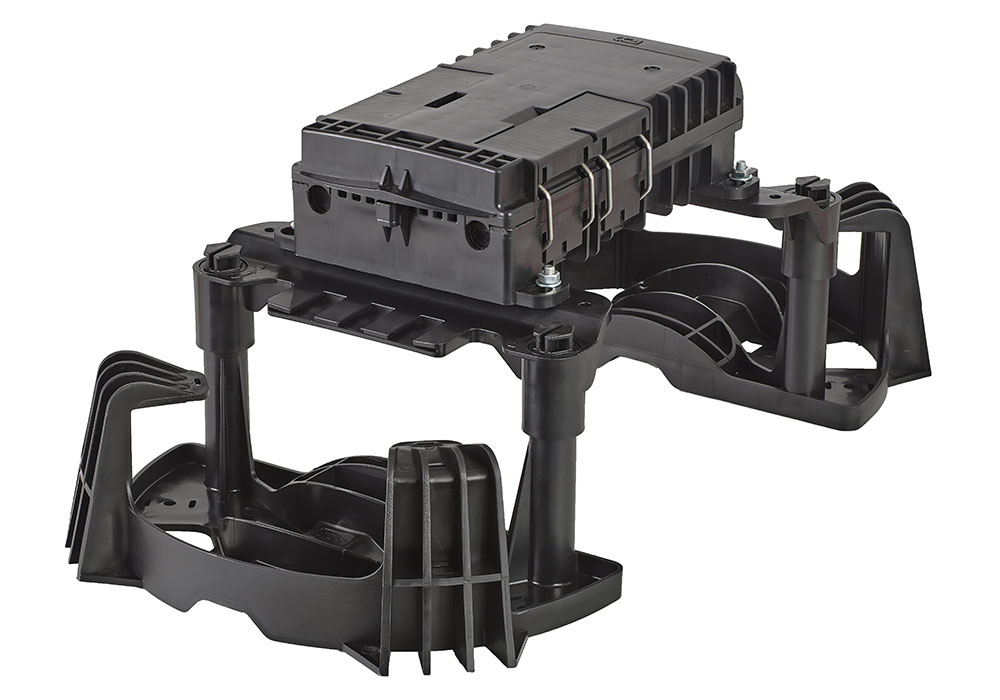

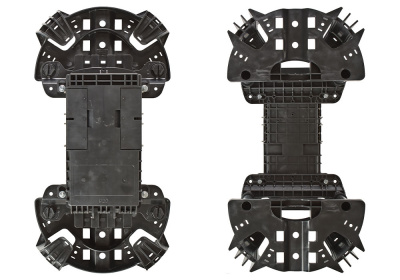

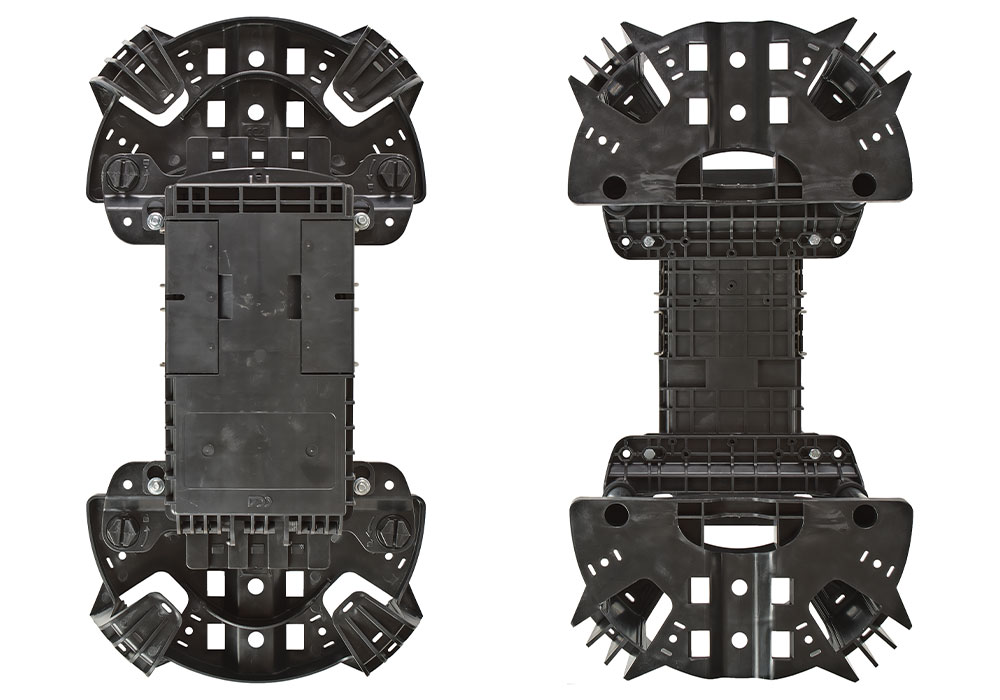

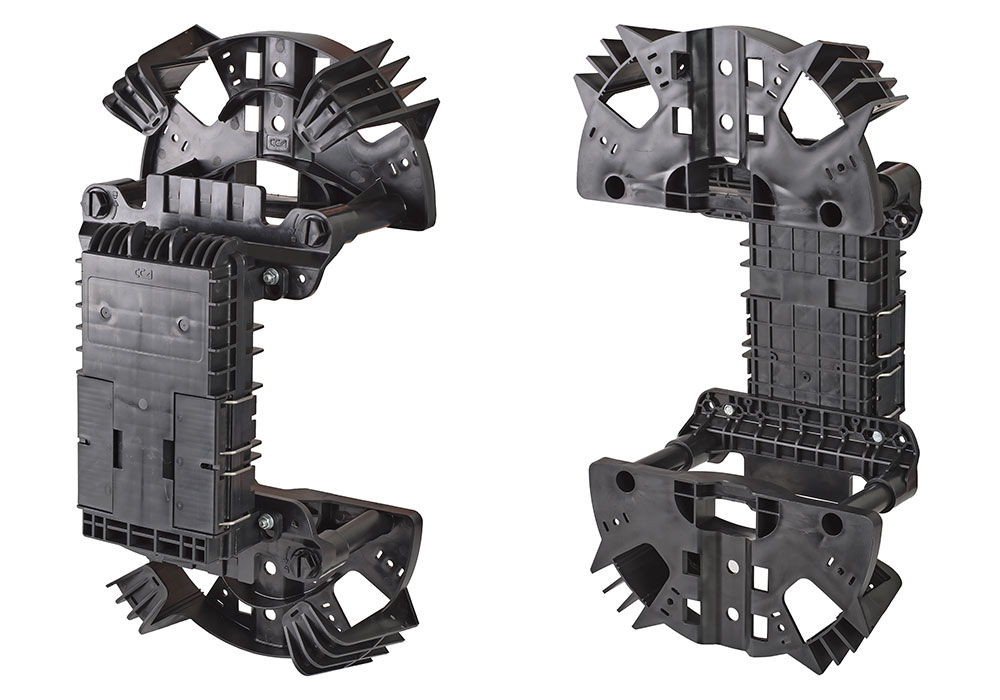

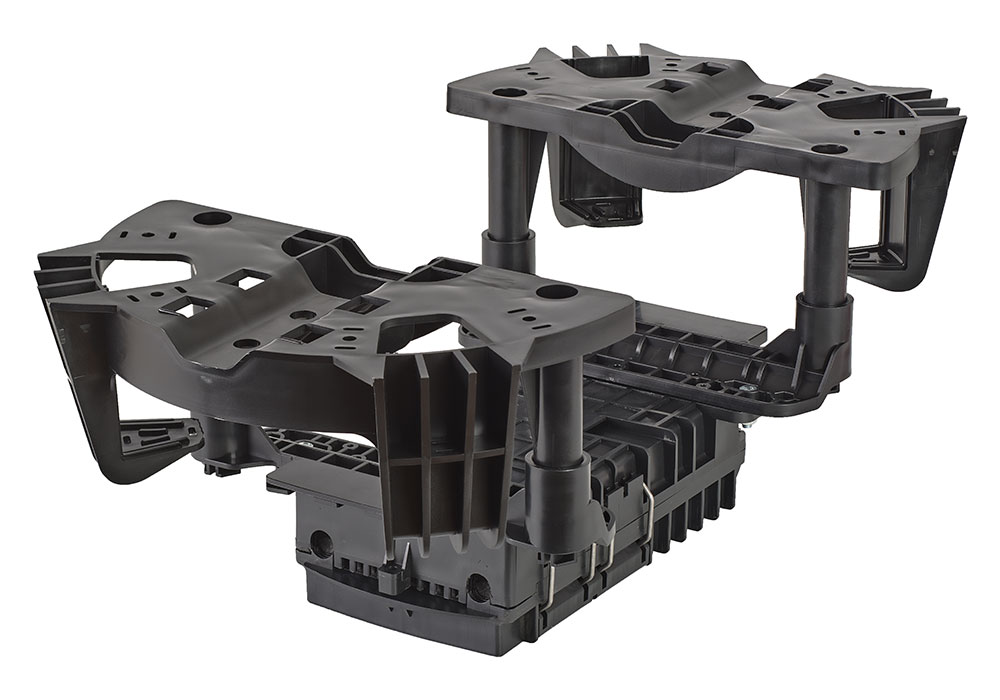

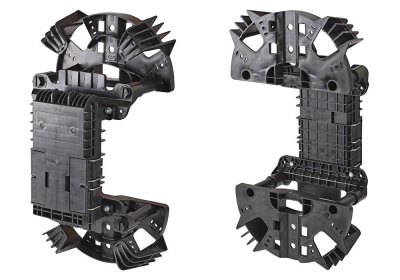

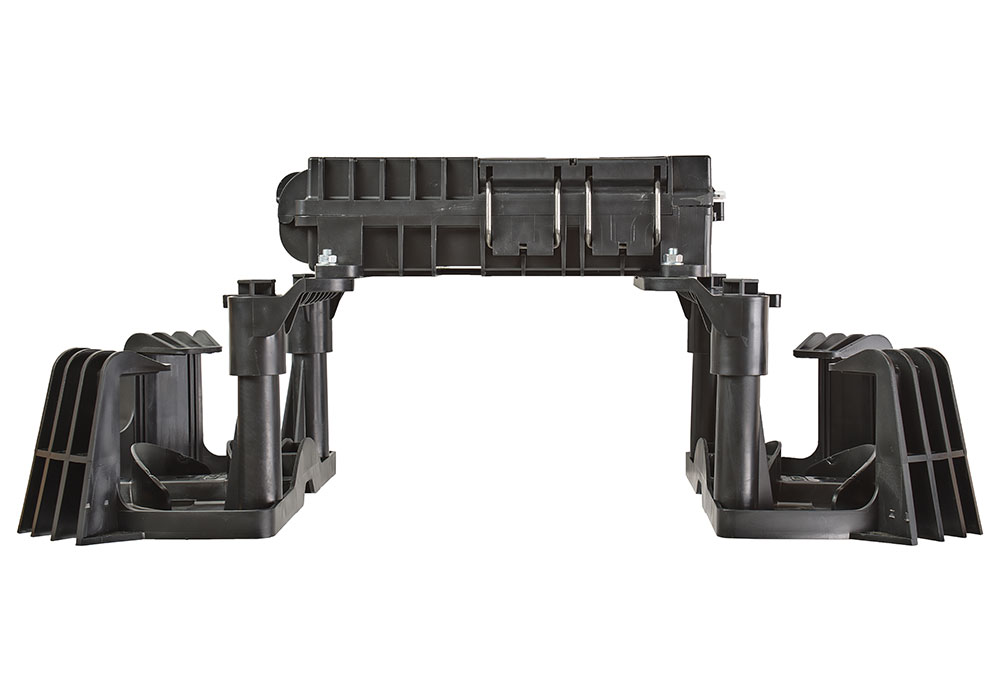

Значительная экономия в цене, если заказывать муфту в комплекте с УПМК-Панда – номенклатурный номер 130408-00221.
Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки или гнезд для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.
Данное исполнение предназначено для использования модульного сплиттера (ном. номер 130409-00409 или 130409-00410).

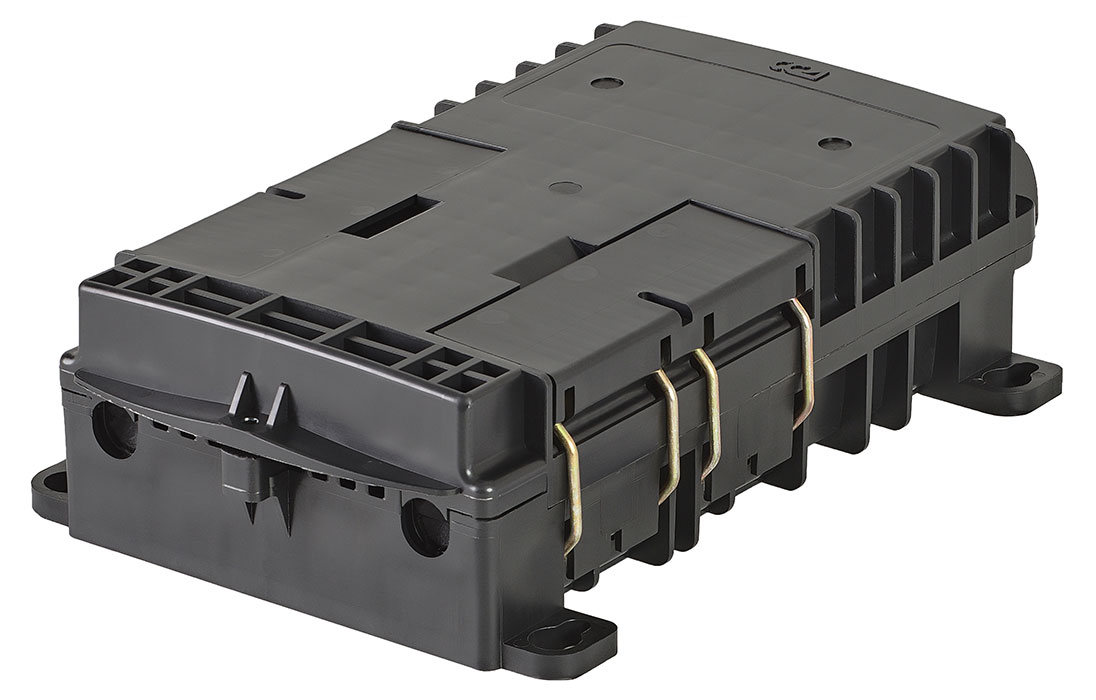

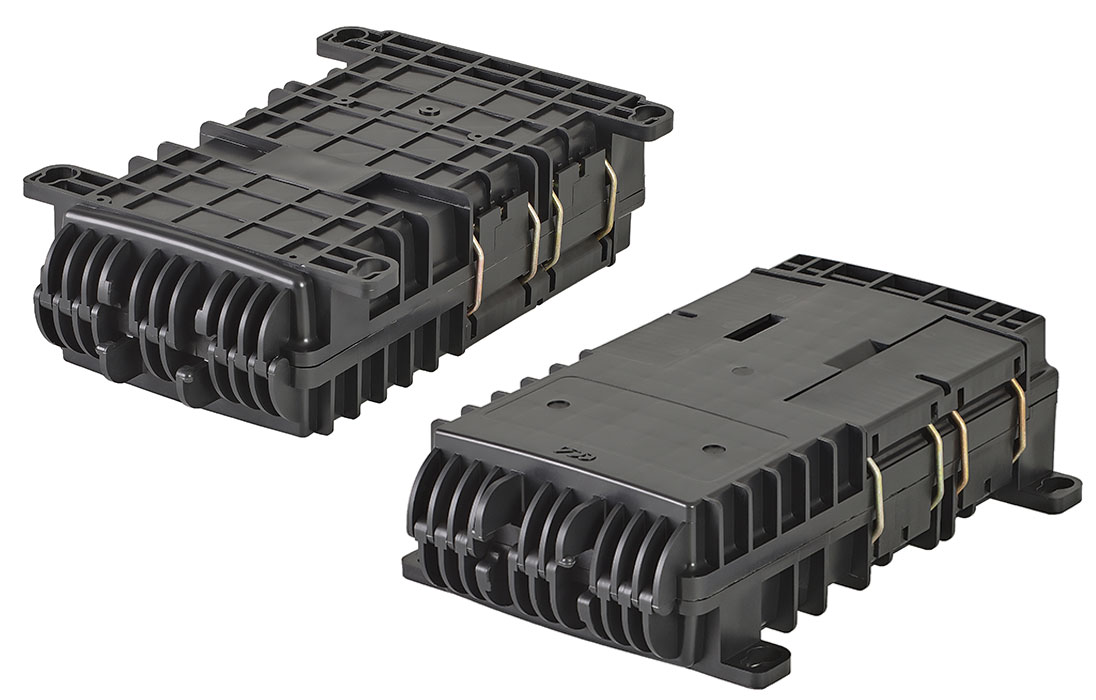

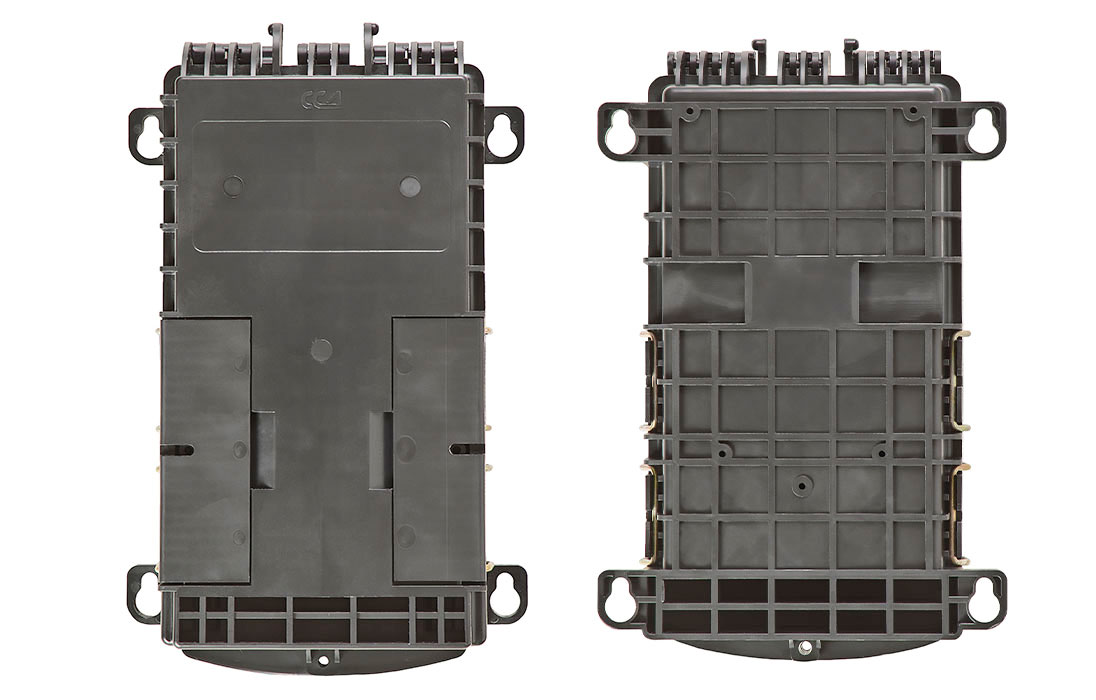

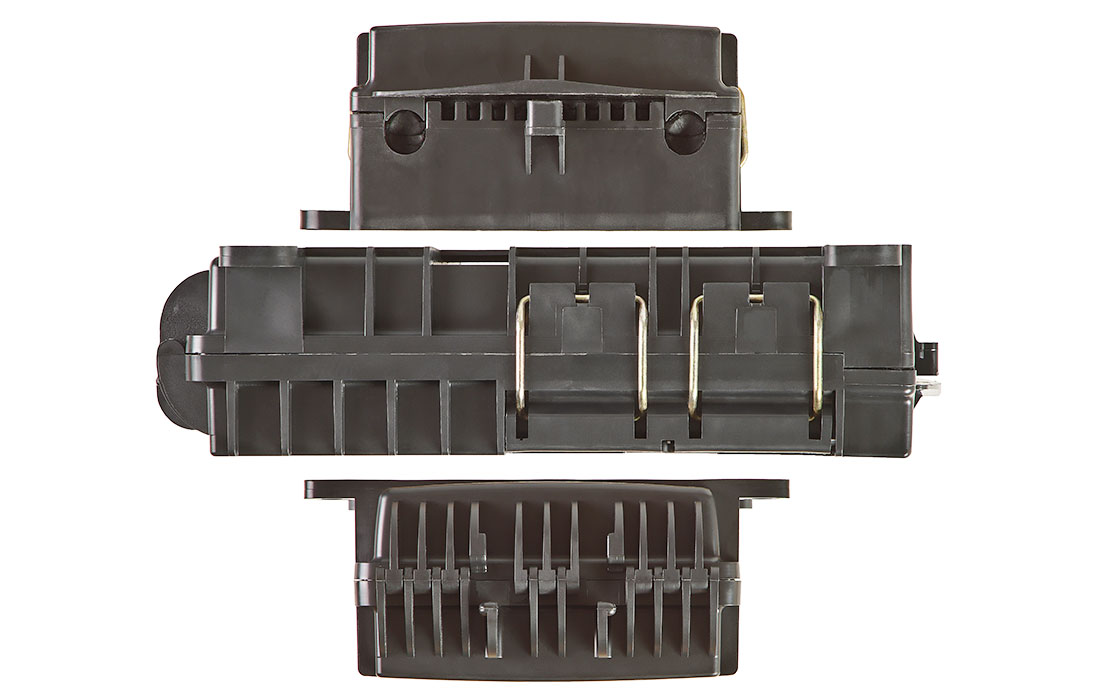

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.
По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.
Конструкция муфты, не смотря на небольшие габаритные размеры, обеспечивает возможность организации транзитной петли оптических модулей без разрезания.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус двух ОК с диаметром наружной оболочки до 14 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 10 сростков дроп-кабелей;
• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
• установку до 10-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 10 дроп-кабелей круглого профиля диметром 2-3 мм или прямоугольного профиля типа «бабочка».
устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Характеристики
|
Технические характеристики |
|
|
Макс. кол-во разъёмных соединений |
2 |
|
Тип адаптеров |
SC |
|
Макс. кол-во модульных сплиттеров |
2 |
|
Тип корпуса сплиттеров |
Модульный |
|
Макс. кол-во сварных соединений |
36 |
|
Кол-во вводимых ОК: |
|
|
- до 14 мм/транзит |
2/1 |
|
- до 5 мм |
8 |
|
Способ герметизации корпуса и вводов ОК |
Механический |
|
Герметизирующий материал |
Эластомер |
|
Защищенность |
IP65 |
|
Температура эксплуатации, ºС |
-60…+70 |
|
Габаритные размеры, мм: |
|
|
- длина |
279 |
|
- ширина |
177,5 |
|
- высота |
74 |
|
Масса, кг |
0,9 |
Комплектация
|
Корпус с крышкой |
1 шт. |
|
Монтажная панель (вставка) |
1 шт. |
|
Ложемент Л12-4525 |
2 шт. |
|
Гильзы КДЗС 4525 |
20 шт. |
|
Стяжки, маркеры |
1 компл. |
