Муфта МПО-Ш3/48-3КС1645-К ССД
- Муфта - оптическая
- Тип кассет - КС-1645
- Макс. кол-во кассет - 3
- Защищённость - IP65
- Температура эксплуатации: -60...+70ºС
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Оптическая муфта МПО-Ш3/48 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

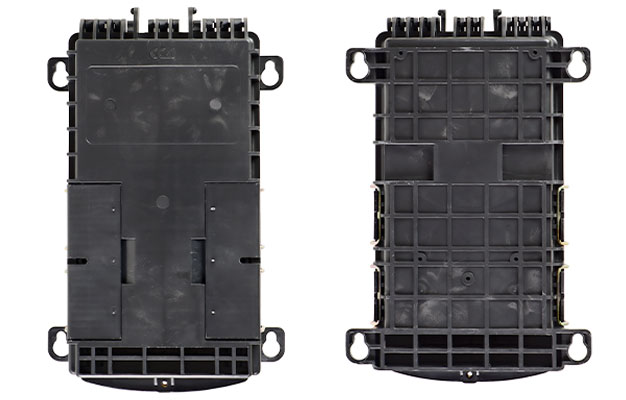

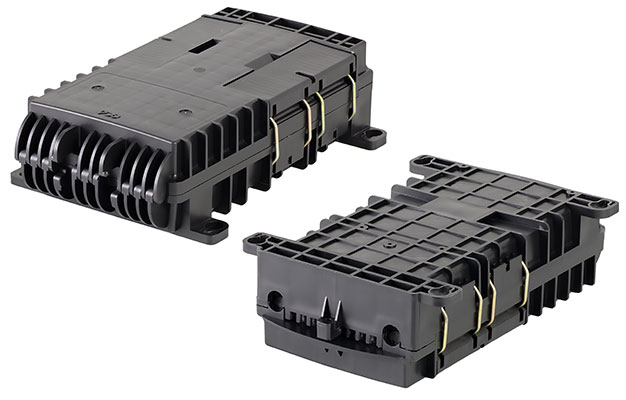

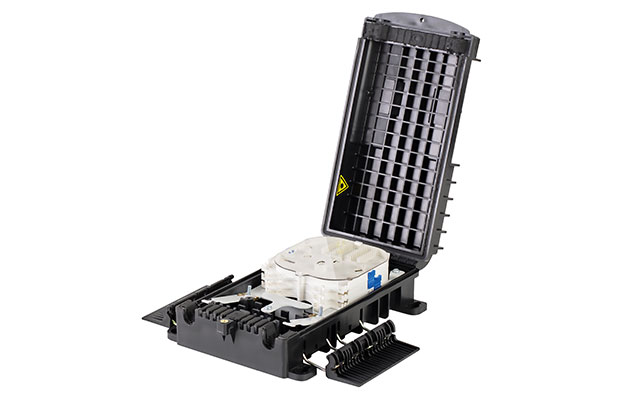

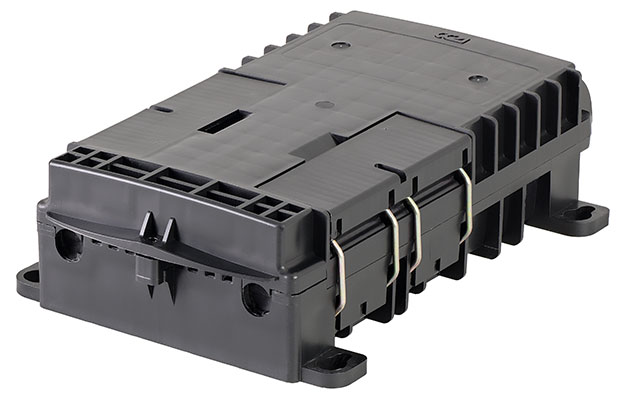

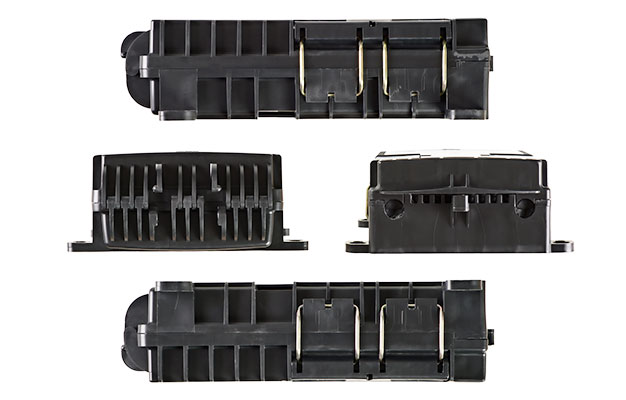

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

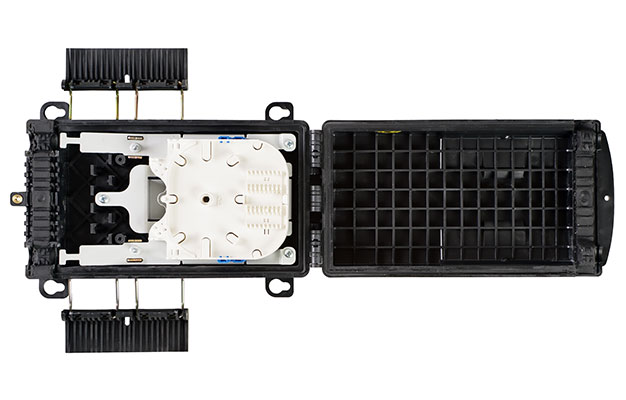

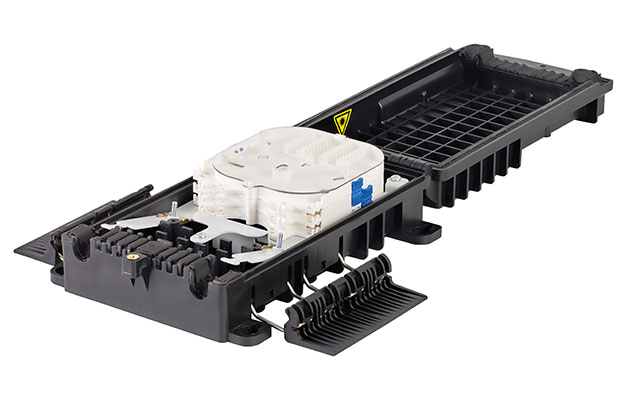

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы кабеля и кассета КС-1645 для сварки волокон распределительных ВОК. Предусмотрена установка до 3х кассет КС-1645.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до двух ОК с диаметром наружной оболочки до 14 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525).
Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш3.
Кронштейн для подвески МПО-Ш3 в комплектацию муфты не входит и приобретается отдельно (к этой муфте подходит кронштейн от МКО-П1-М).
Характеристики
|
Технические характеристики |
|
|
Кол-во сварных соединений |
48 |
|
Тип кассет |
КС-1645 |
|
Макс. кол-во кассет |
3 |
|
Макс. кол-во сварных соединений |
48 |
|
Кол-во вводов: |
|
|
- до 14 мм/транзит |
2/1 |
|
- до 5 мм |
8 |
|
Герметизация корпуса |
Эластомер |
|
Герметизация вводов |
Эластомер |
|
Защищенность |
IP65 |
|
Температура эксплуатации, ºС |
-60...+70 |
|
Габаритные размеры, мм: |
|
|
- длина |
279 |
|
- ширина |
178 |
|
- высота |
74 |
|
Масса, кг |
0,78 |
Комплектация
|
Корпус с крышкой |
1 шт. |
|
Гильзы КДЗС 4525 |
50 шт. |
|
Монтажная панель (вставка) |
1 шт. |
|
Кассета КС-1645 |
3 шт. |
|
Стяжки, маркеры |
1 компл. |
|
Силикагель |
30 г |
|
Комплект маркеров и стяжек |
1 шт. |
