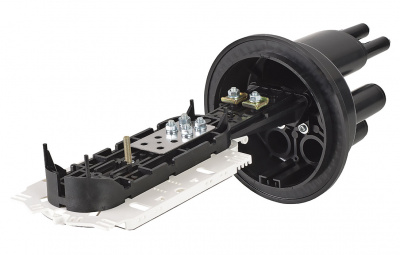

Муфта МТОК-В3/240-1КД4845-К ССД
- Муфта оптическая
- Тип кассет - КД-4845
- Макс. кол-во кассет - 5
- Герметизация корпуса - Хомут
- Герметизация вводов - Спецвводы
- Температура эксплуатации: -60...+70ºС
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание

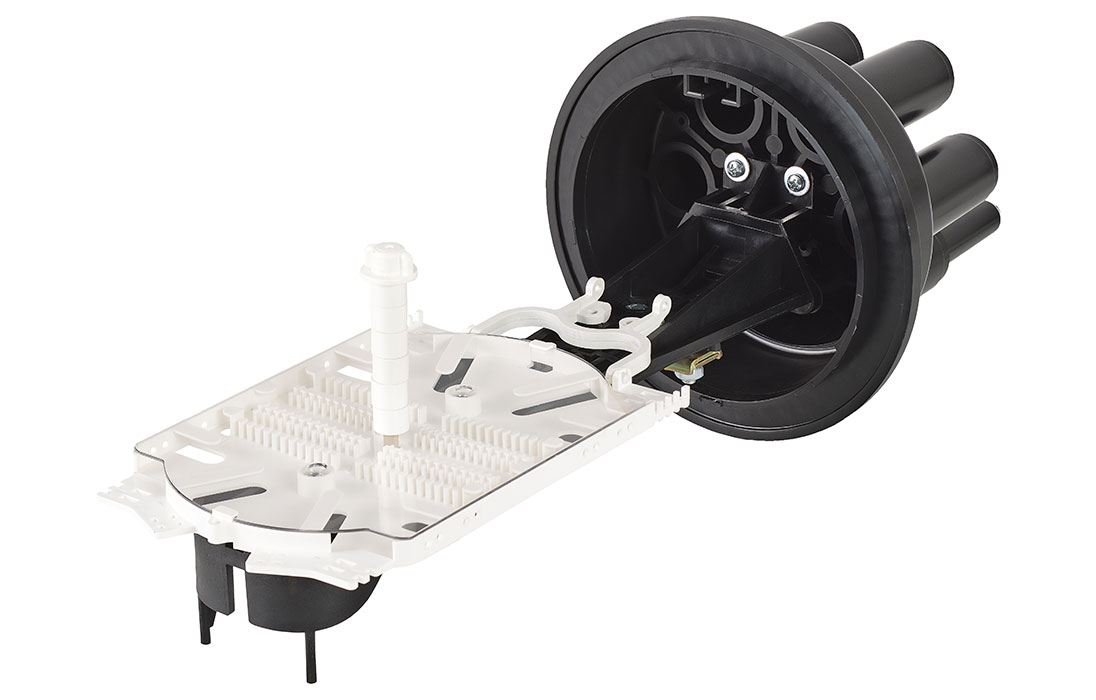

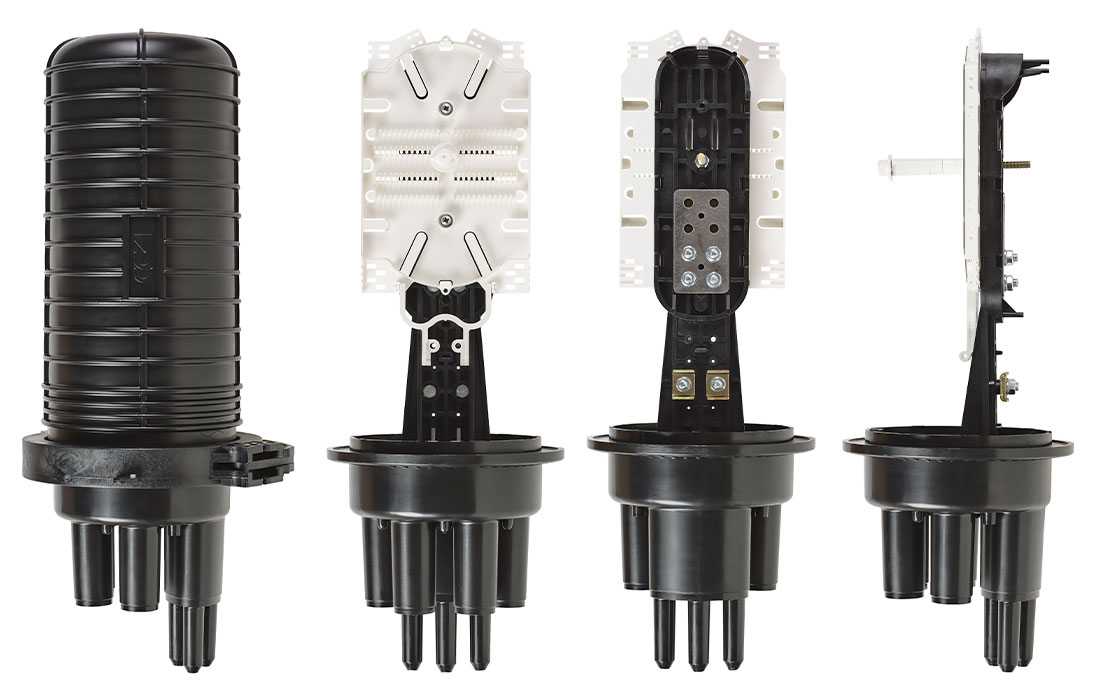

Тупиковая муфта МТОК-В3 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

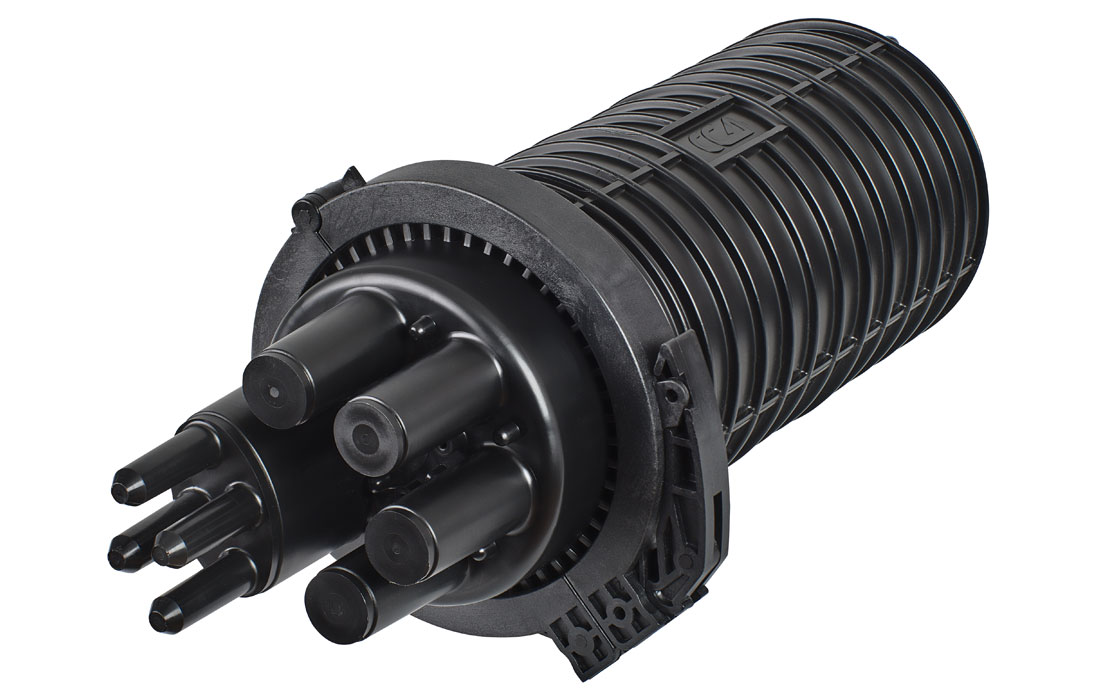

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

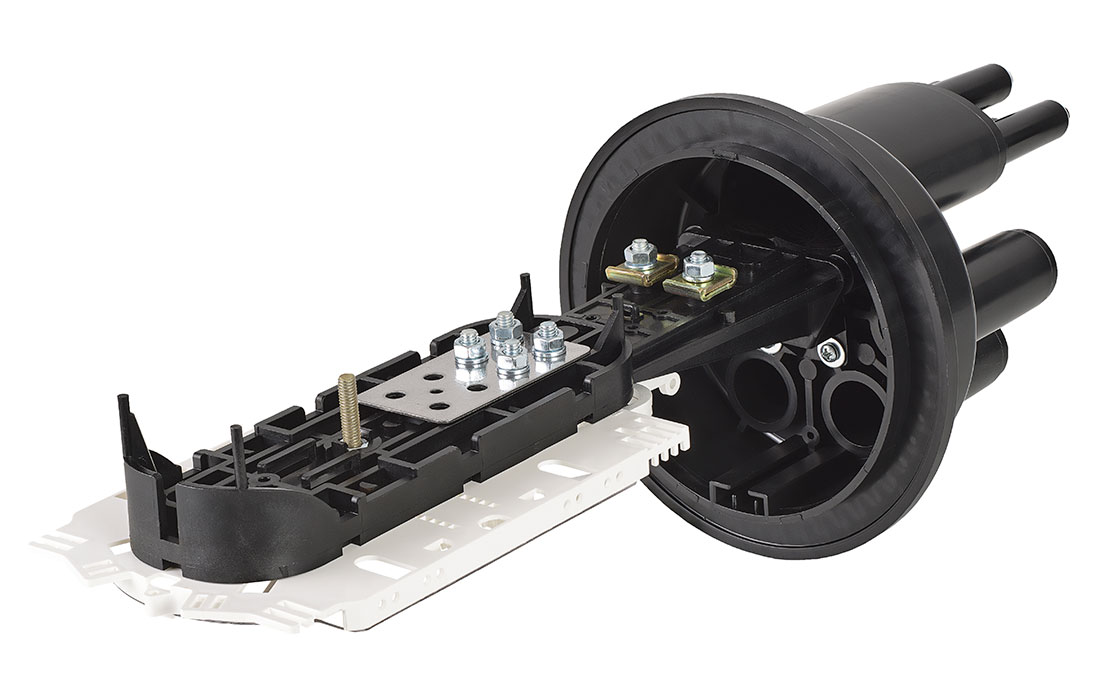

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

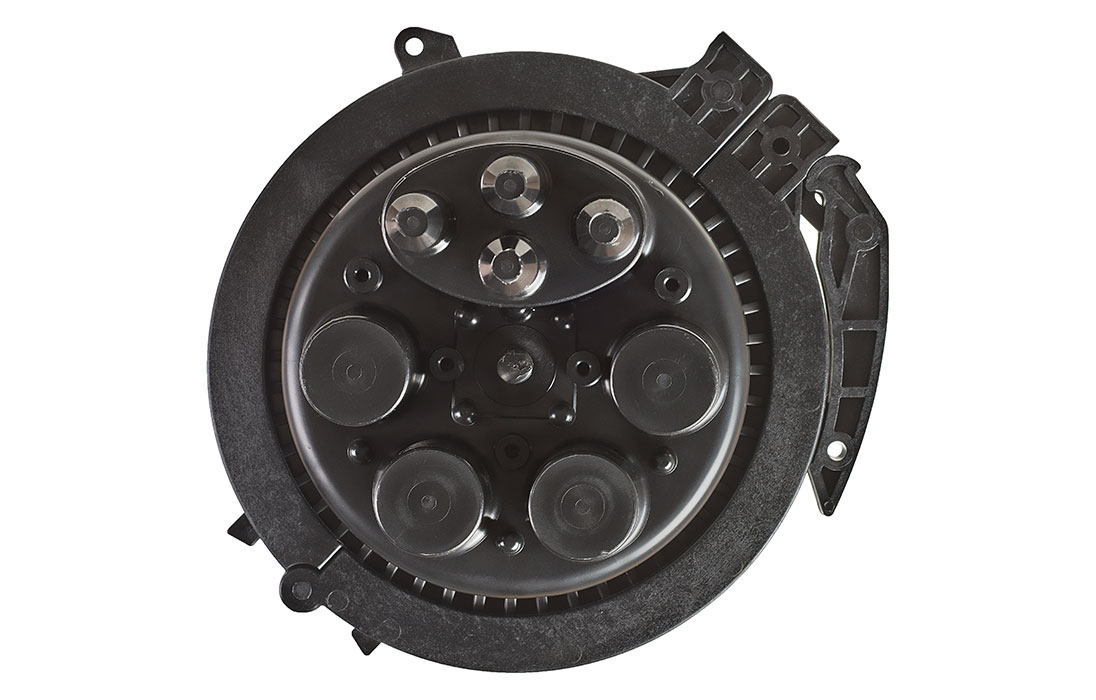

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».
Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Характеристики
|
Технические характеристики |
|
|
Кол-во сварных соединений |
240 |
|
Тип кассет |
КД-4845 |
|
Макс. кол-во кассет |
5 |
|
Кол-во вводов: |
|
|
- круглый, до 22 мм |
4 |
|
- овальный, до 10 мм/до 25 мм/транзит |
4/2/1 |
|
Герметизация корпуса |
Хомут |
|
Герметизация вводов |
Спецвводы |
|
Температура эксплуатации ºС |
-60...+70 |
|
Габаритные размеры, мм: |
|
|
- длина |
494 |
|
- диаметр |
215 |
|
Масса, кг |
2 |
Комплектация
|
Корпус (оголовник, кожух, хомут) |
1 шт. |
|
Кассета КД-4845 |
1 шт. |
|
Гильзы КДЗС 4525 |
20 шт. |
|
Пинцет для укладки КДЗС |
1 шт. |
|
Комплект маркеров и стяжек |
1 шт. |
|
Силикагель (пакет) |
1 шт. |
