Муфта МТ-КСППг для монтажа в грунте с МПЗ ССД
- Максимальное число сращиваемых волокон, шт. 36
- Диаметр сращиваемых кабелей, мм 22
- Количество сращиваемых кабелей, шт. 5
- Диаметр муфты МТ-КСППг, мм 188
- Длина муфты МТ-КСППг, мм 378
- Масса муфты МТ-КСППг, кг, не более 1,3
- Температура эксплуатации, ºС от -60 до +70
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Кабель КСППг – гибридный кабель, в сердечнике которого имеются четыре изолиро-ванных медных жилы, а также четыре пластмассовых модуля с оптическими волокнами.
Для этого кабеля компания ССД производит муфты МТ-КСППг и шкафы кроссовые типов «ШКН-КСППг» (настенные) и «ШКС-КСППг» (стоечные).
«Муфта МТ-КСППг для монтажа в грунте с МПЗ» в состоянии поставки представляет собой комплект из трёх картонных коробок.
На каждой коробке – ярлык с наименованием изделия и надписью с номером места.
«Место 1» - это муфта МТ-КСППг по комплектовочной ведомости данного типоразмера.

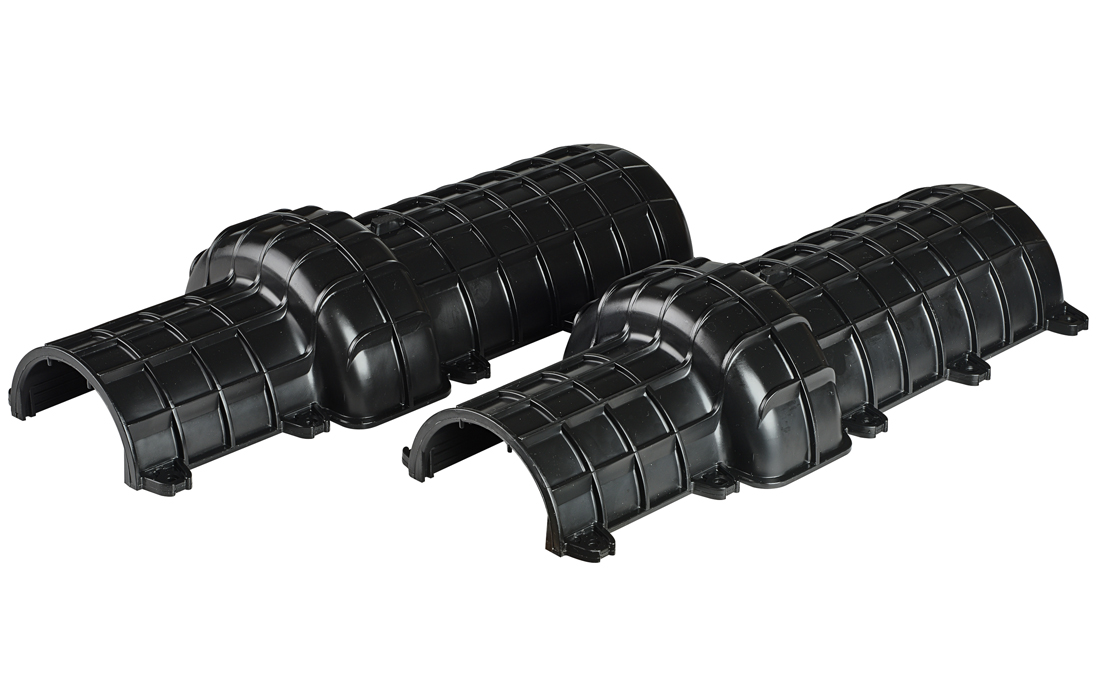

«Место 2» - это муфта защитная МПЗ.
«Место 3» - это комплект герметика для заливки МПЗ (МЧЗ).

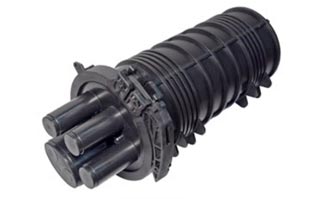

Корпус муфты МТ-КСППг собирается из деталей малогабаритных оптических муфт типа МТОК. По конструкции муфта является тупиковой. На оголовнике муфты имеются три цилиндрических патрубка и один овальный патрубок. Корпус муфты герметизируется механическим способом, с помощью пластмассового хомута и резинового уплотнитель-ного кольца.
Муфта прошла испытания на соответствие требованиям Минкомсвязи РФ, имеется декларация о соответствии со сроком действия до 01.09.2019 года.
В комплект муфты МТ-КСППг («Место 1») входят детали и материалы для сращивания, как оптических волокон, так и медных жил.
При первоначальном монтаже кабели вводятся в овальный патрубок муфты.
Два отдельных кабеля КСППг или петля кабеля КСППг без разрезания (транзитом) вводятся в овальный патрубок муфты с помощью комплекта №9.
Волокна отдельных кабелей сращиваются и укладываются на кассету.
Если в данную муфту по проекту необходимо ввести ответвляющийся кабель КСППг, то для этого кабеля дополнительно следует заказывать: «комплект для ввода ОК № 4»; «кассету КТ-3645»; «гильзы ССД КДЗС 4525».
Для опрессования однопарных соединителей медных жил монтажники должны исполь-зовать специальный инструмент, ручной пресс Е9ВМ.
Характеристики
|
Технические характеристики |
|
|
Максимальное число сращиваемых волокон, шт. |
36 |
|
Диаметр сращиваемых кабелей, мм |
22 |
|
Количество сращиваемых кабелей, шт. |
5 |
|
Диаметр муфты МТ-КСППг, мм |
188 |
|
Длина муфты МТ-КСППг, мм |
378 |
|
Масса муфты МТ-КСППг, кг, не более |
1,3 |
|
Температура эксплуатации, ºС |
от -60 до +70 |
Комплектация
|
Комплектность «Места 1»: |
|
|
Корпус муфты МТ-КСППг в сборе |
1 шт. |
|
Комплект деталей для монтажа (стяжки, маркеры) |
1 шт. |
|
Гильзы термоусаживаемые ССД-КДЗС-4525 |
40 шт. |
|
Соединитель однопарный для жил 0,9-1.2 мм |
2 шт. |
|
Соединитель экрана 4460-D |
2 шт. |
|
Комплект для вывода одного провода ГПП |
1 шт. |
|
Комплект провода заземления |
1 шт. |
|
Комплект №9 для ввода ОК |
1 шт. |
|
Фольга, лист 500х500 мм |
1 шт. |
|
Комплект КСБ-Пр |
1 шт. |
|
Комплект КСБ-Ап |
1 шт. |
|
Комплектность «Места 2»: |
|
|
Муфта пластмассовая защитная МПЗ, шт. |
1 шт. |
|
Комплект болтов, гаек и шайб, шт. |
1 шт. |
|
Комплектность «Места 3»: |
|
|
Герметик «Вилад-31», компонент А |
450 г |
|
Герметик «Вилад-31», компонент Б |
450 г |
|
Пакет полиэтиленовый |
1 шт. |
|
Перчатки резиновые |
1 пара |
|
Контейнер пластмассовый |
1 шт. |
|
Палочка для размешивания герметика |
1 шт. |
