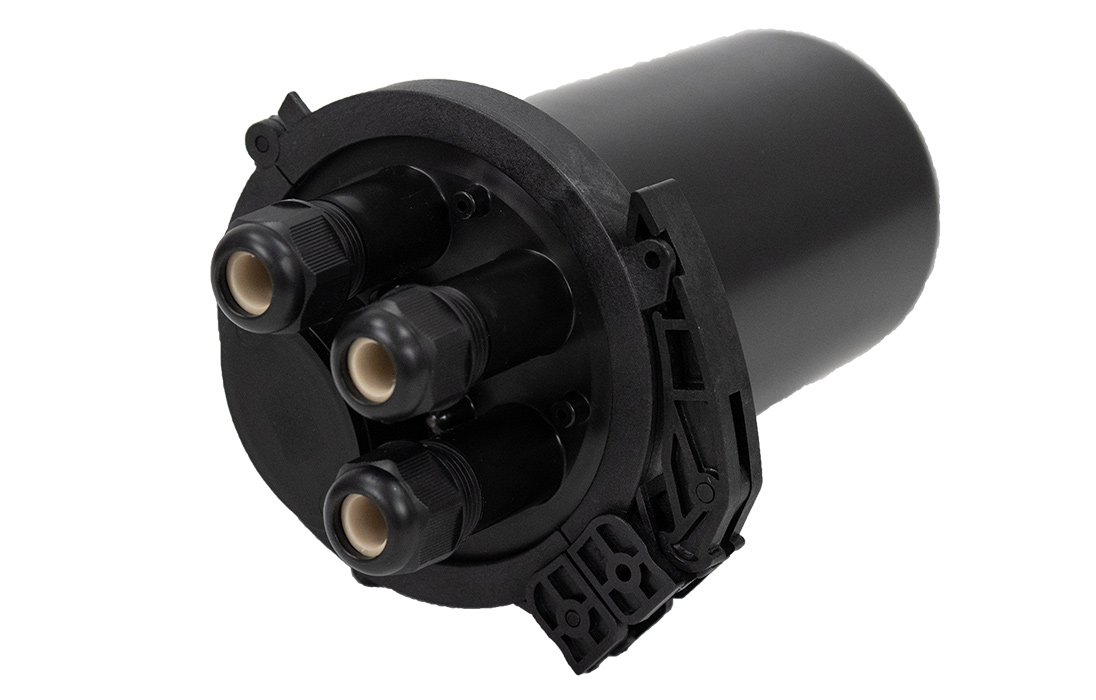

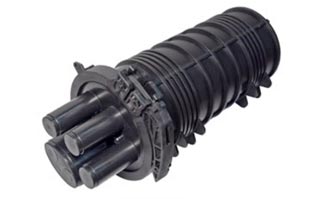

Муфта МТОК-Р7/72-1КС2445-3ФТ16 ССД
- Муфта оптическая.
- Тупиковая.
- Ёмкость – 72 волокна.
- Материал пластик.
- Цвет чёрный.
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание

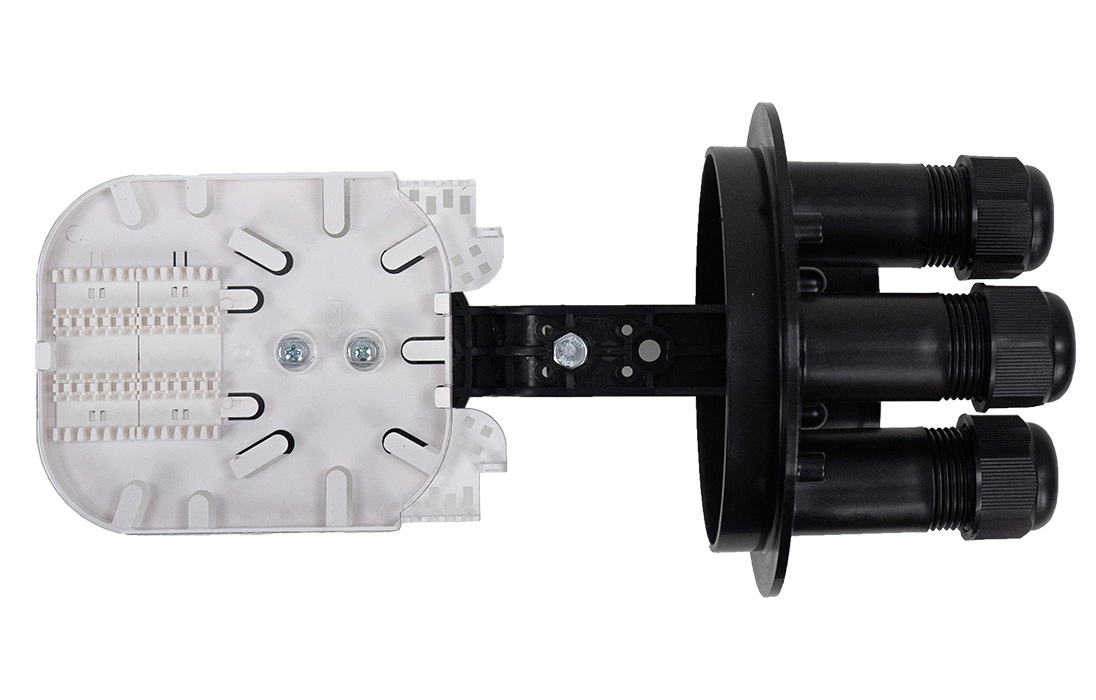

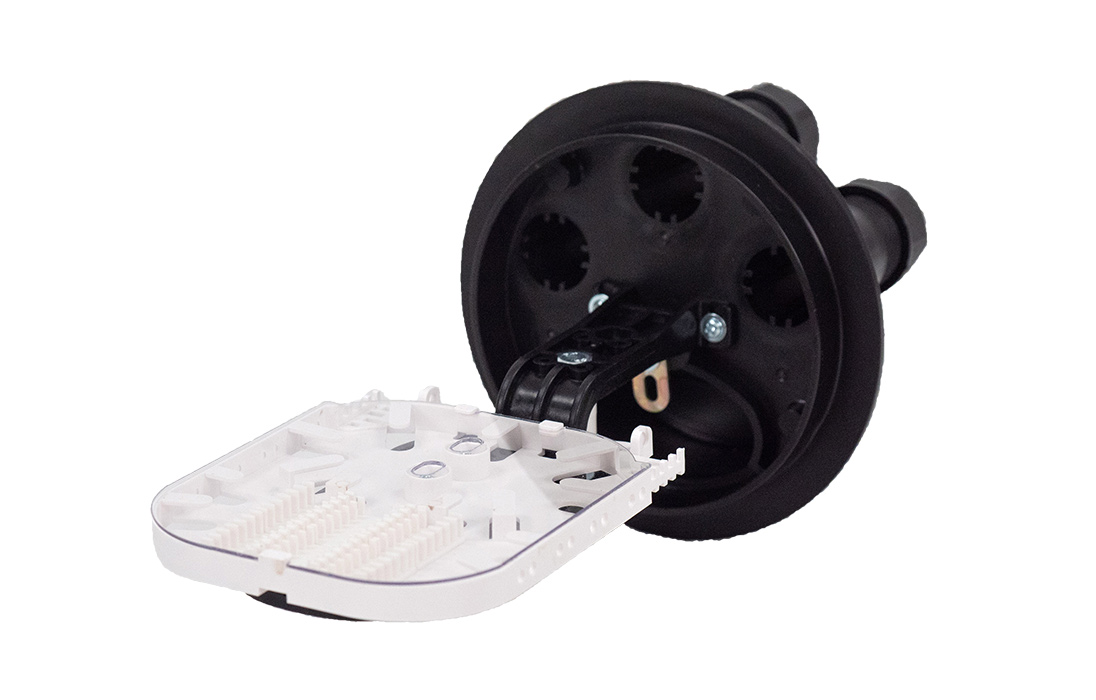

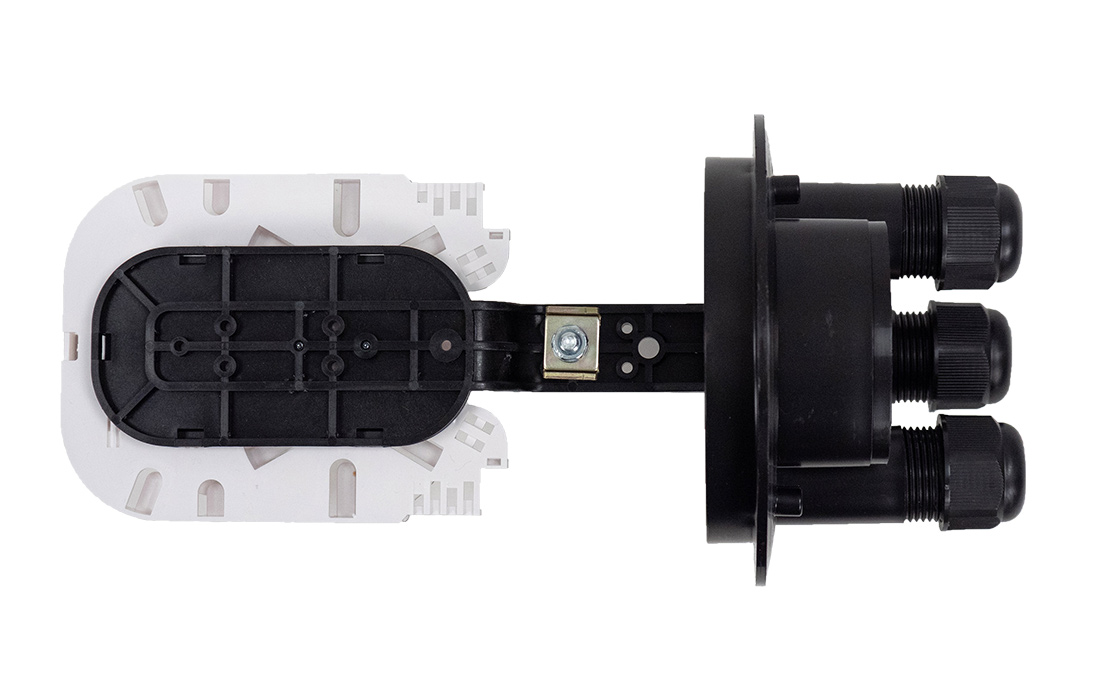

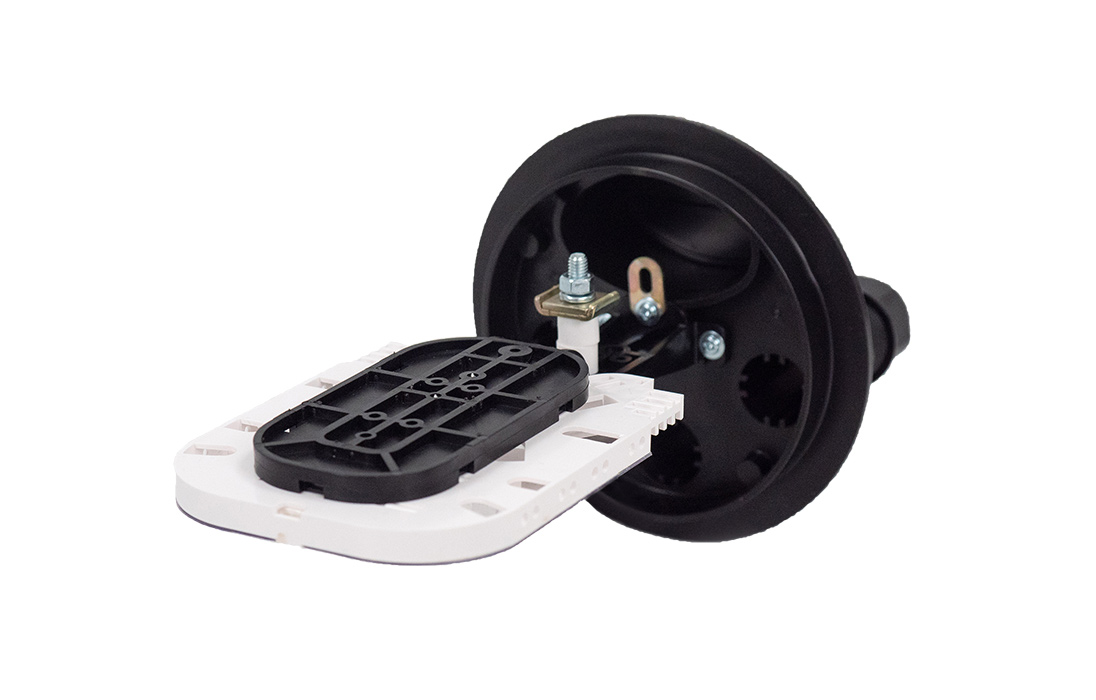

Тупиковая муфта МТОК-Р7 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

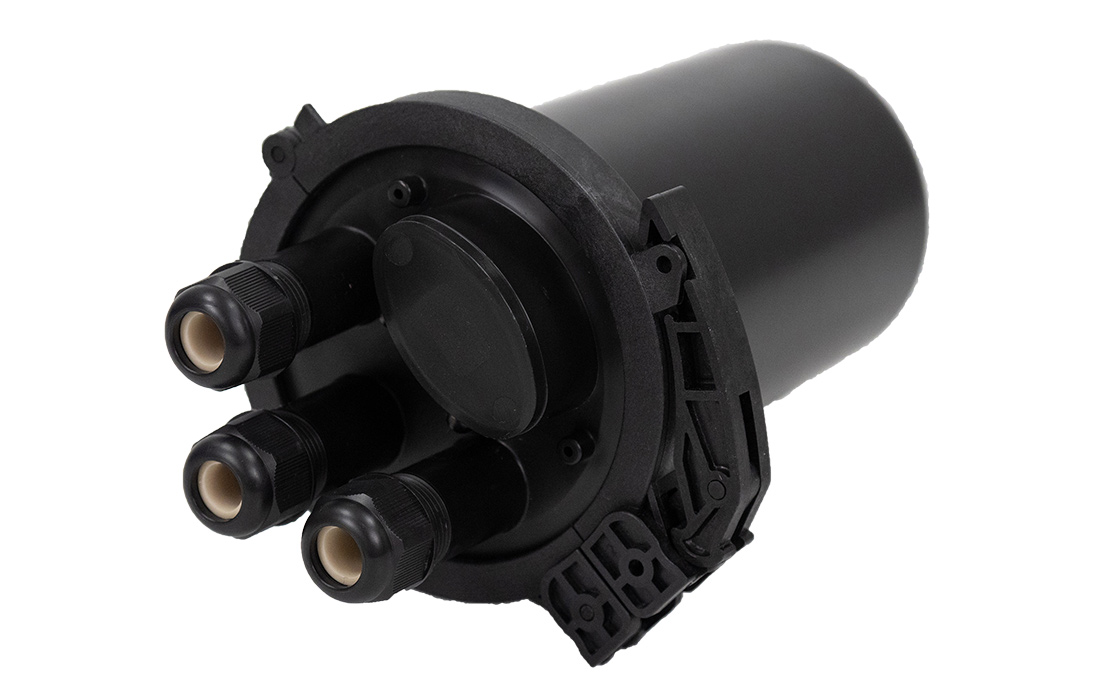

Ввод кабеля, крепление и герметизация осуществляется с помощью резьбовых фитингов, отлитых непосредственно на оголовнике муфты. Муфта имеет три круглых патрубка с фитингами и один овальный, герметизация вводимых в который кабелей осуществляется также механическим способом. Используя специальные комплекты для ввода в овальный патрубок можно ввести как два отдельных кабеля так и транзитный. Заглушка овального ввода выламывается при помощи молотка.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Характеристики
| Кол-во сварных соединений | 72 |
| Тип кассет | КС-2445 |
| Макс. кол-во кассет | 3 |
| Кол-во вводов: | |
| - круглый , до 16 мм | 3 |
| - овальный, до 16 мм/транзит | 2/1 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | Механическая |
| Температура эксплуатации, ºС | -60...+70 |
| Габаритные размеры, мм: | |
| - длина | 324 |
| - диаметр | 188 |
| Масса, кг | 1,2 |
Комплектация
| Корпус (оголовник,кожух, хомут) | 1 шт. |
| Комплекты вводов с заглушками для ОК 10-16мм | 3 шт. |
| Кассета КС-2445 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
Логистические параметры
| Объем, м3: | 0,012920 |
| Вес, кг.: | 1,1 |
