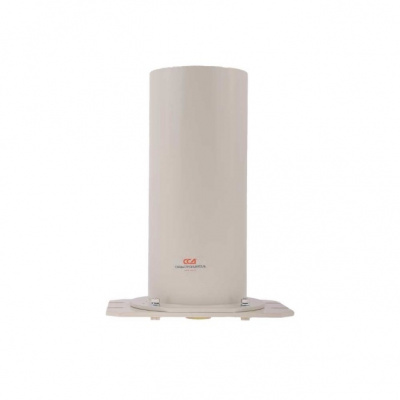

Муфта МОПГ-М-1/216-6КТ3645-К
Производитель:
ССД
- Муфта оптическая
- Металлический корпус
- Максимум волокон - 216
- Максимум ОК - 4
- Металлический корпус
Артикул:
01593
36 059.57 ₽/шт
*Внимание! Точную стоимость товара уточняйте у менеджера.
Под заказ, 5 дней
Купить в 1 клик
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Нашли дешевле?
Рассчитать доставку
Описание
Описание
Муфты МОПГ-М-1, предназначены для прямого и разветвительного сращивания оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, а также самонесущих диэлектрических оптических кабелей с броней из арамидных нитей или стеклопластиковых прутков, используемых в качестве ответвляющихся.

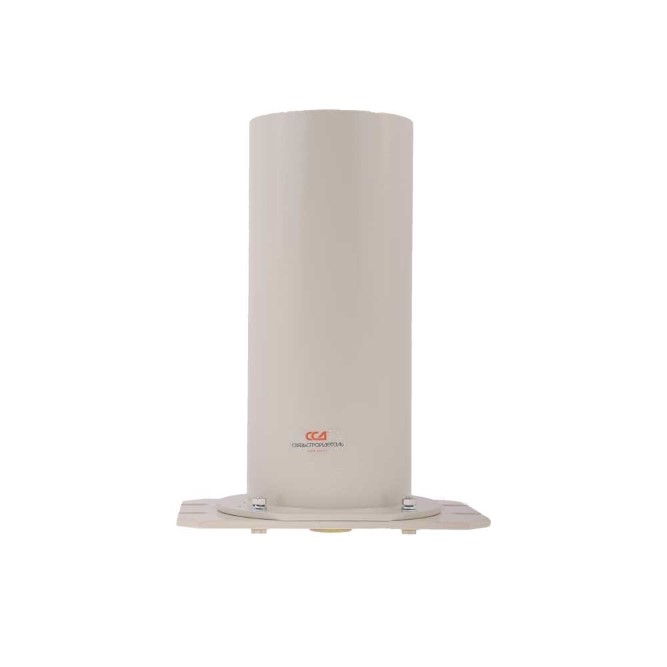

Корпус муфты полностью металлический. Способ герметизации корпуса механический с помощью эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.
В муфту можно ввести до четырёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемые порты ввода закрываются заглушками. Герметизация осуществляется с помощью эластичных кольцевых прокладок.
В комплекты поставки муфт входят две заглушки с прокладками и крепёжными гайками. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

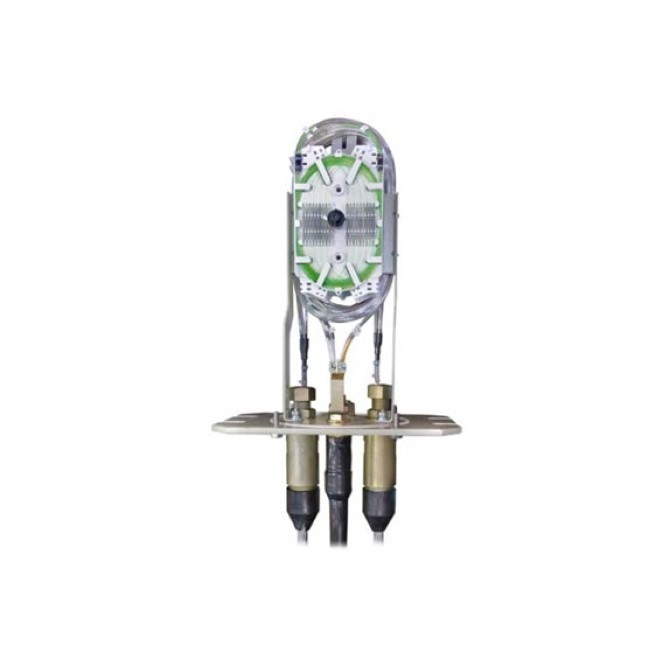

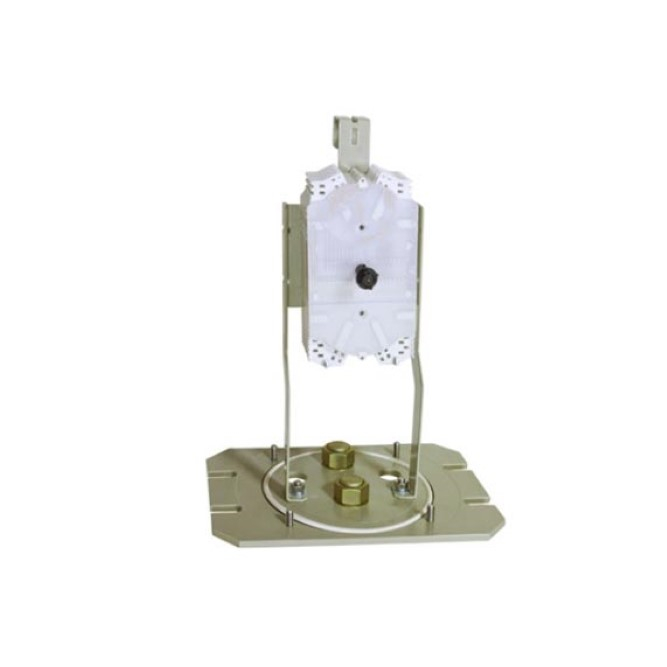

Модификации имеют различные типы кассет. В муфте МОПГ-М-1/216 устанавливается до 6-ти кассет КТ-3645 с встроенными ложементами для КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Ёмкость муфты 216 сростков ОВ.
Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля.
Характеристики
| Макс. число соединений ОВ, шт. | 216 |
| Макс. кол-во вводимых ОК, шт. | 4 |
| Макс. наружный диаметр ОКГТ, мм | 20 |
| Мин. наружный диаметр ОКГТ, мм | 9 |
| Макс. наружный диаметр подвесного самонесущего ОК, мм | 22 |
| Макс. кол-во кассет типа КТ-3645, шт. | 6 |
| Температура эксплуатации, °С | от -60 до +70 |
| Относительная влажность (среднегодовое значение), % | 80 |
| Габаритные размеры, мм | |
| - длина | 295 |
| - ширина | 200 |
| - высота | 390 |
| Масса, кг | 6 |
Комплектация
| Кожух | 1 шт. |
| Основание | 1 шт. |
| Кассета КТ-3645 | 6 шт. |
| Крышка кассеты | 1 шт. |
| Гильзы КДЗС 4525 | 220 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Заглушка | 2 шт. |
| Комплект деталей для монтажа (стяжки, маркеры) | 6 шт. |
| Перчатки х/б | 1 пара |
| Силикагель | 1 шт. |
