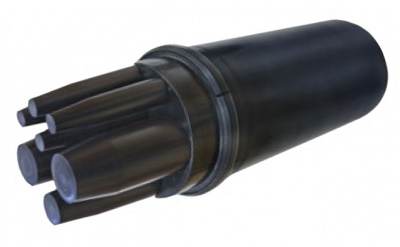

Муфта разветвительная МСБВБ-РТ-Пу-7 с водоблок.мат. ССД
- Число жил (пар) в кабеле 3-30
- Длина, мм 527
- Диаметр, мм 165
- Внутренние диаметры патрубков, мм:
- - No1, No2 50
- - No3 35
- - No4, No5, No6, No7 19
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Предназначены для монтажа кабелей марок СБВБПу и СБМВБПу. Муфты были разработаны по техническому заданию ОАО «РЖД», прошли линейные испытания и рекомендованы к постановке на серийное производство. В процессе разработки муфт определены особые требования к разделке сращиваемых кабелей. Водоблокирующие элементы кабелей при разделке концов сохраняются и используются при формировании влагозащищённого сростка жил.
Муфты имеют пластмассовые корпуса. Корпус состоит из оголовника и кожуха. На оголовнике располагаются патрубки для ввода основного и ответвляющихся кабелей. В комплект муфты входят монтажные детали и материалы, обеспечивающие герметизацию вводов кабелей и корпуса муфты, а также детали и материалы, обеспечивающие изолирование скруток жил и восстановление поясной изоляции с влагозащитой.
При установке в котлованах разветвительные муфты защищаются муфтами пластмассовыми защитными (МПЗ). Пространство между корпусами разветвительной и защитной муфт заливается расширяющимся вспенивающимся герметиком «Вилад-31».
В каждую муфту можно ввести два основных кабеля ёмкостью до 30-ти пар и 5-6 ответвляющихся кабелей.
Характеристики
|
Технические характеристики |
|
|
Число жил (пар) в кабеле |
3-30 |
|
Длина, мм |
527 |
|
Диаметр, мм |
165 |
|
Внутренние диаметры патрубков, мм: |
|
|
- No1, No2 |
50 |
|
- No3 |
35 |
|
- No4, No5, No6, No7 |
19 |
|
Масса, кг |
2,4 |
Комплектация
|
Лента п/э 40х0.2 варочная |
1 рул. |
|
Мешок п/э с замком "Zip-Lock" |
1 шт. |
|
Трубка ТУТ DHST |
48 шт. |
|
Шкурка шлифовальная Р80 |
1 шт. |
|
Каркас прямоугольный |
1 шт. |
|
Лента виниловая ЛВ-2 |
2 рул. |
|
Трубка ТУТ |
2 шт. |
