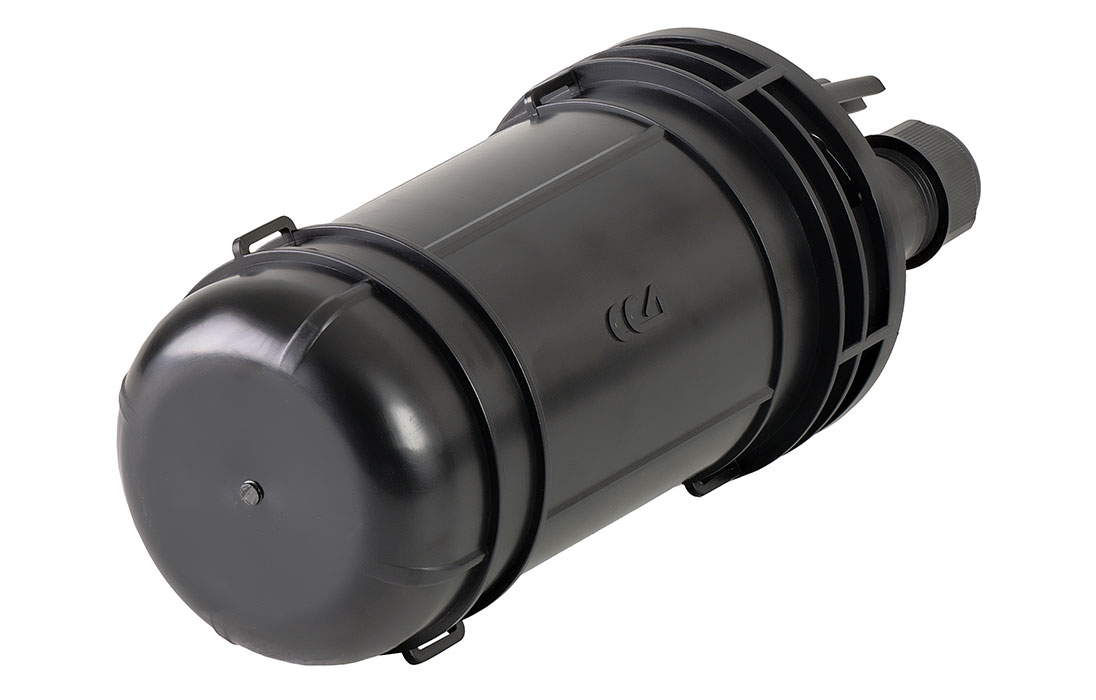

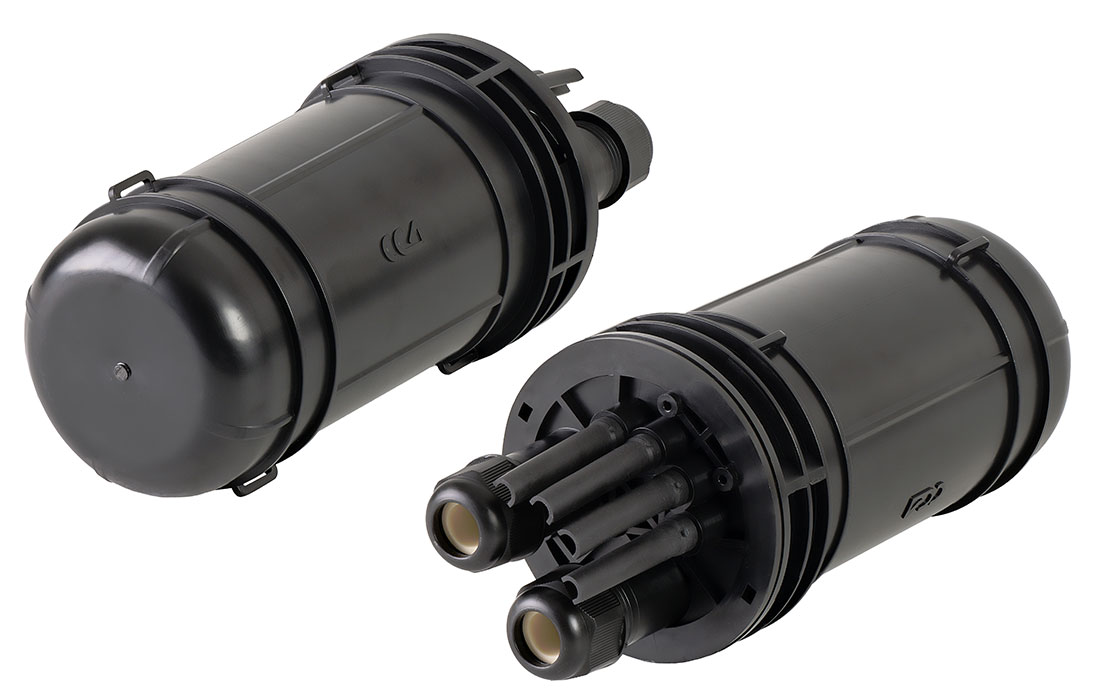

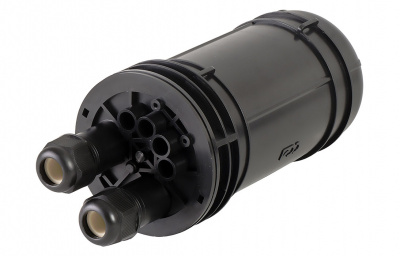

Муфта-кросс МКО-Ц8/А-5SC-2ФТ16 ССД
- Макс. кол-во сплиттеров - 1
- Тип корпуса сплиттеров - Мини
- Герметизация корпуса - Байонет
- Температура эксплуатации: -60...+70ºС
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Все соединения осуществляются методом сварки с последующей укладкой КДЗС в ложементы кассет.

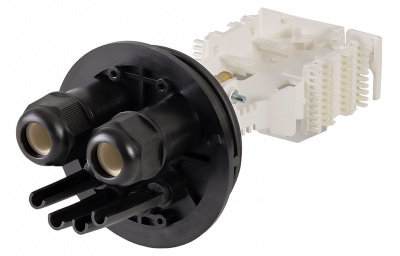

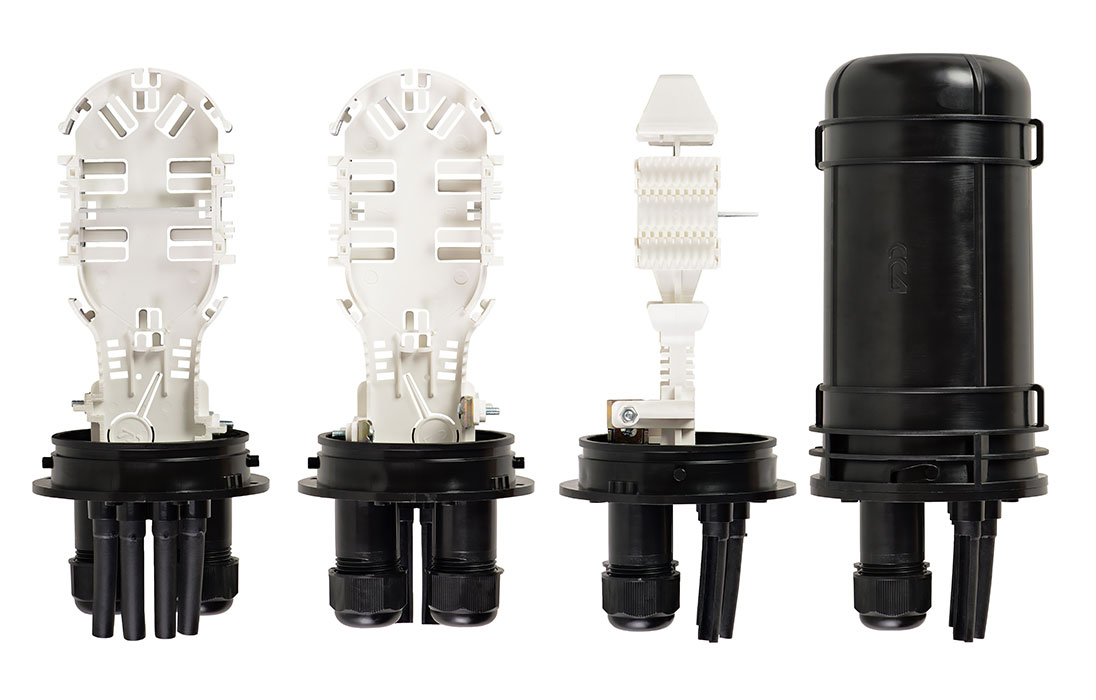

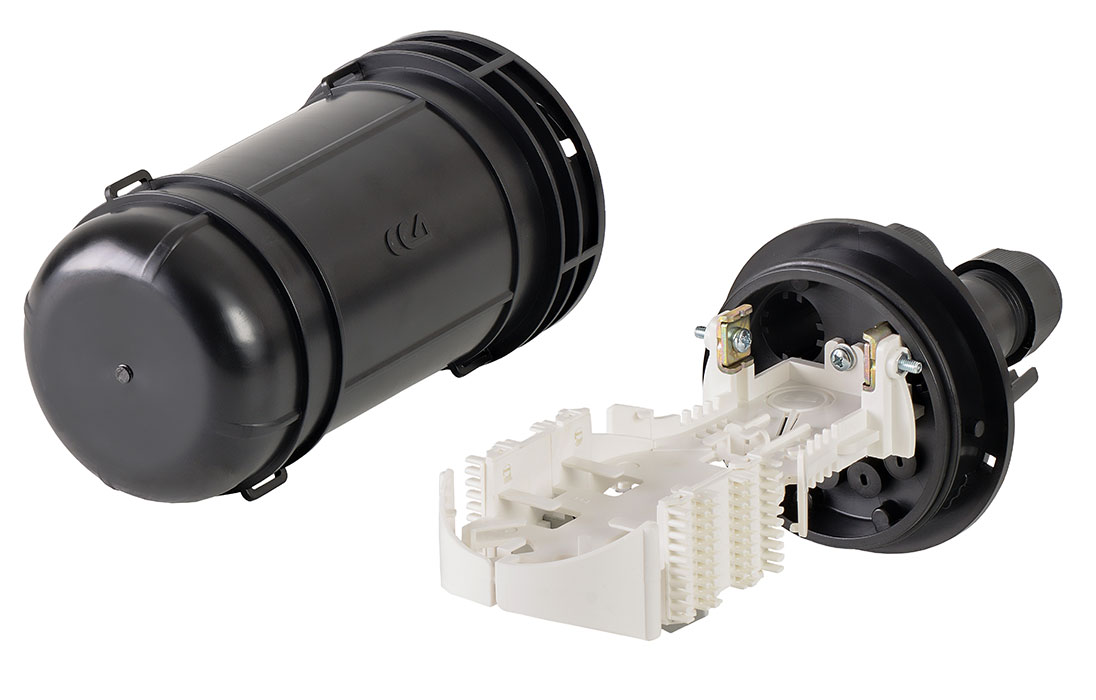

Муфта МКО-Ц8 является самой малогабаритной муфтой серии МКО. Минимизация размеров муфты достигнута за счёт использования специального внутреннего лотка (кронштейна) на котором располагаются два съемных ложемента на 18 сварных соединений каждый и 4 фиксатора ЦСЭ. Запас оптических волокон также располагается в органайзерах лотка.

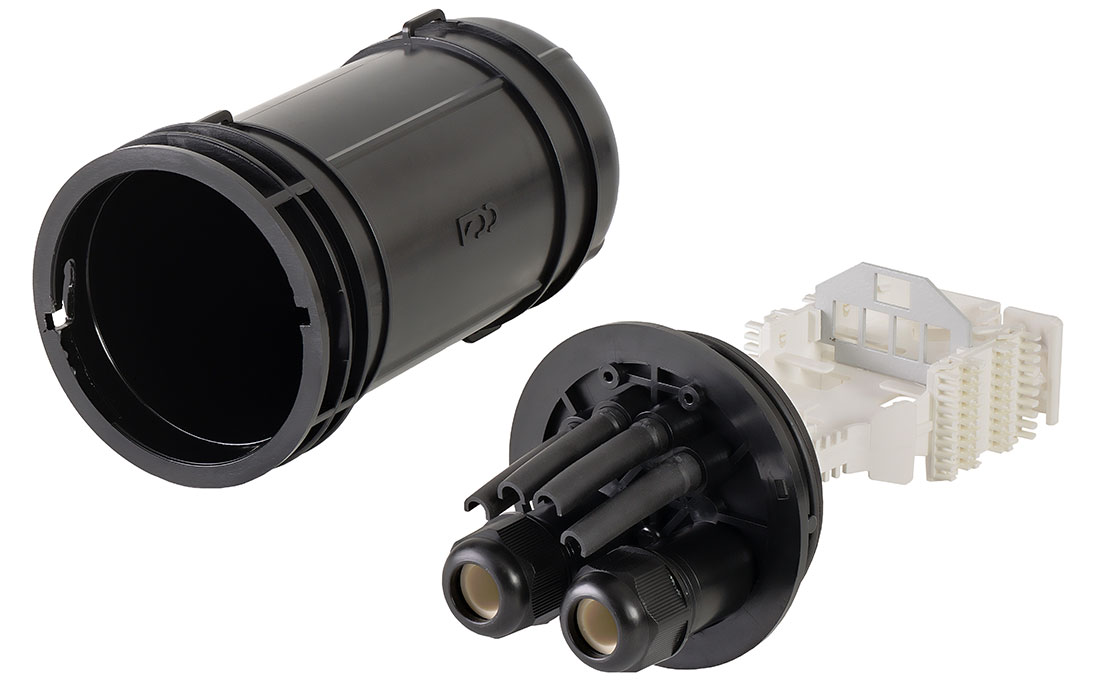

Способ герметизации корпуса с оголовником механический.
Ввод подвесного ОК, крепление и герметизация осуществляется с помощью резьбовых фитингов.

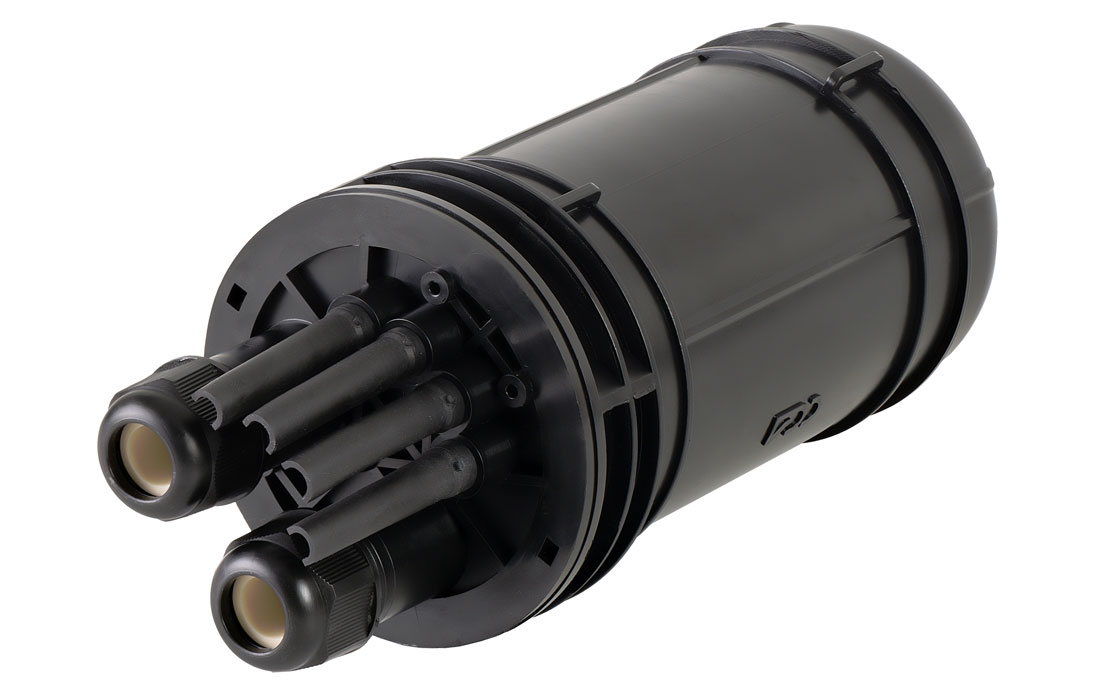

Ввод абонентских дроп-кабелей осуществляется с помощью проходных отверстий на оголовнике, диаметр которых позволяют вводить в муфту дроп-кабели с разъемами SC типа. Герметизация вводов достигается с помощью разрезных эластичных втулок (заглушек).
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Характеристики
|
Технические характеристики |
|
|
Макс. кол-во сплиттеров |
1 |
|
Тип корпуса сплиттеров |
Мини |
|
Кол-во сварных соединений |
36 |
|
Тип кассет |
Встроена в конструкцию муфты |
|
Тип ложементов |
Л18-4525 |
|
Кол-во ложементов |
2 |
|
Макс. кол-во адаптеров SC |
5 |
|
Кол-во вводов: |
|
|
- фитинг, до 16 мм |
2 |
|
- эластичная заглушка, до 3,5 мм |
4 |
|
Герметизация корпуса |
Байонет |
|
Температура эксплуатации, ºС |
-60...+70 |
|
Габаритные размеры, мм: |
|
|
- длина |
269 |
|
- диаметр |
111 |
|
Масса, кг |
0,4 |
Комплектация
|
Корпус (оголовник, кожух, прокладка) |
1 шт. |
|
Лоток с 4 фиксаторами ЦСЭ |
1 шт. |
|
Ложемент Л18-4525 |
2 шт. |
|
Гильзы КДЗС 4525 |
20 шт. |
|
Фитинг |
2 шт. |
|
Панель адаптеров 5SC |
1 шт. |
|
Вставка эластичная для плоского кабеля |
2 шт. |
|
Вставка эластичная для круглого кабеля 4-10 мм |
2 шт. |
|
Вставка эластичная для круглого кабеля 10-16 мм |
2 шт. |
|
Комплект маркеров и стяжек |
1 шт. |
|
Вставки эластичные от 2 до 3,5 мм с заглушками |
8 шт. |
|
Пинцет для укладки КДЗС |
1 шт. |
