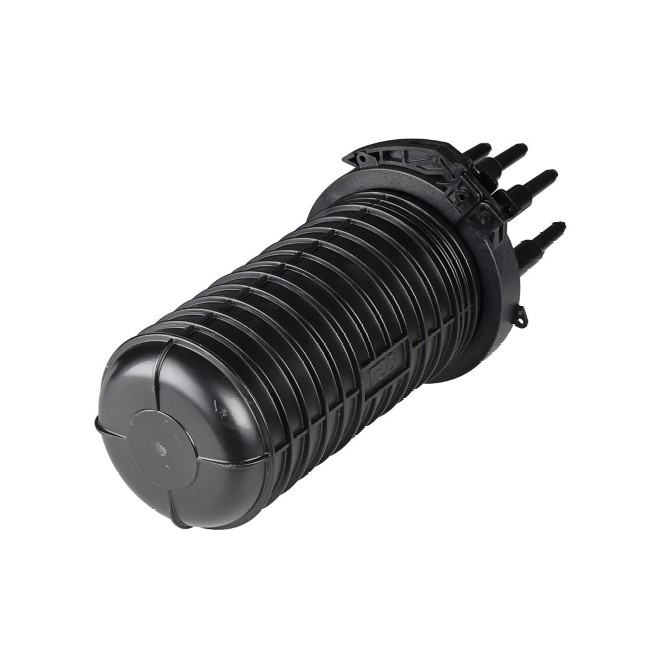

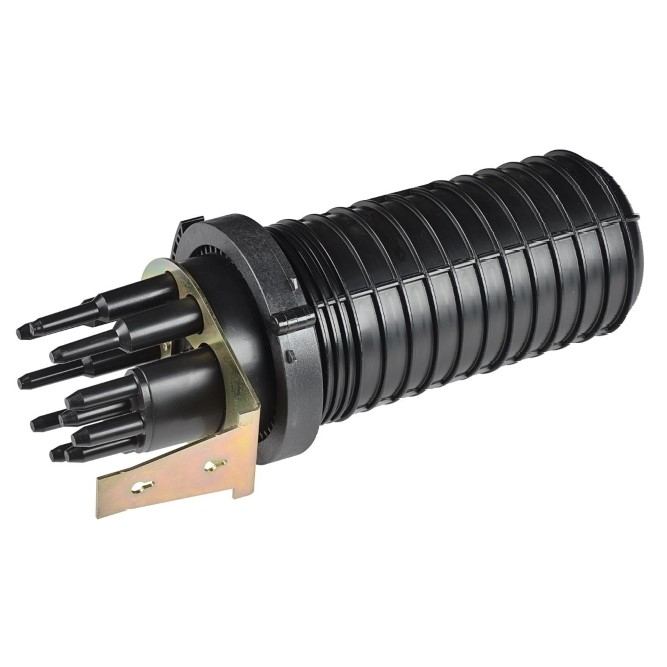

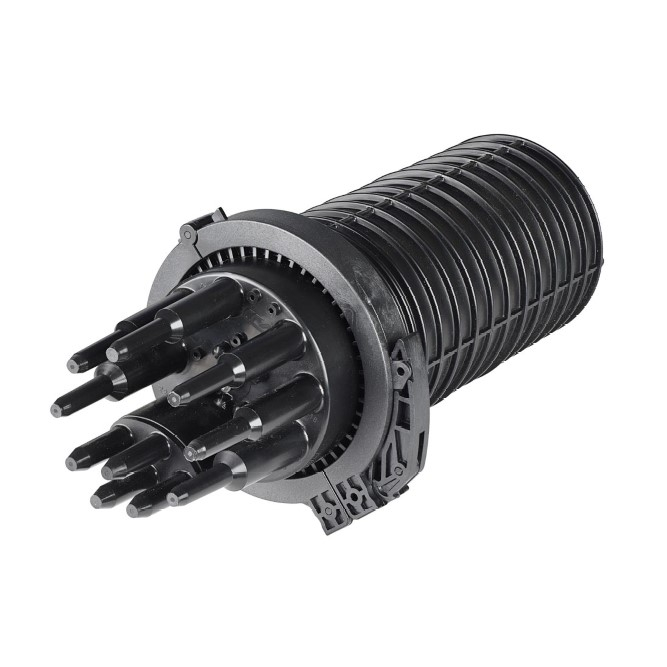

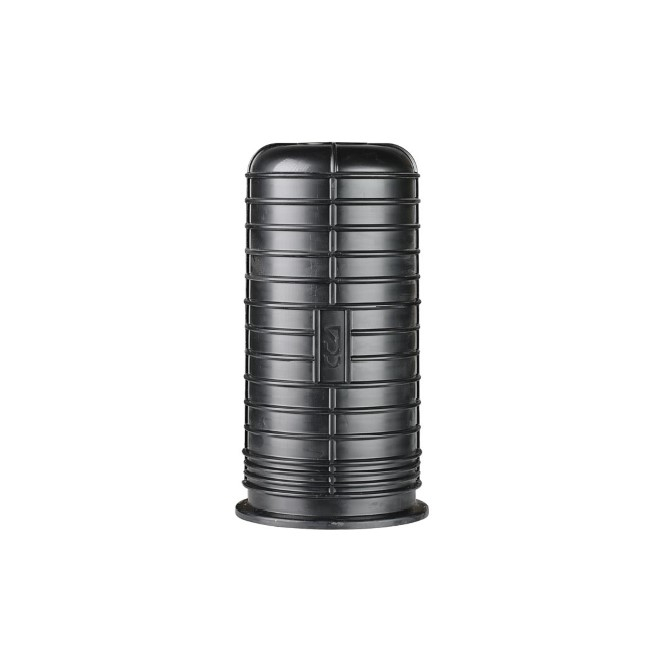

Муфта-кросс МКО-Г3/A-18SC
- Муфта оптическая.
- Подвесная.
- Ёмкость КДЗС – 60 волокон.
- Емкость адаптеров – 18 SC
- Материал пластик.
- Цвет Черный.
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Тупиковая муфта МКО-Г3/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.
В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

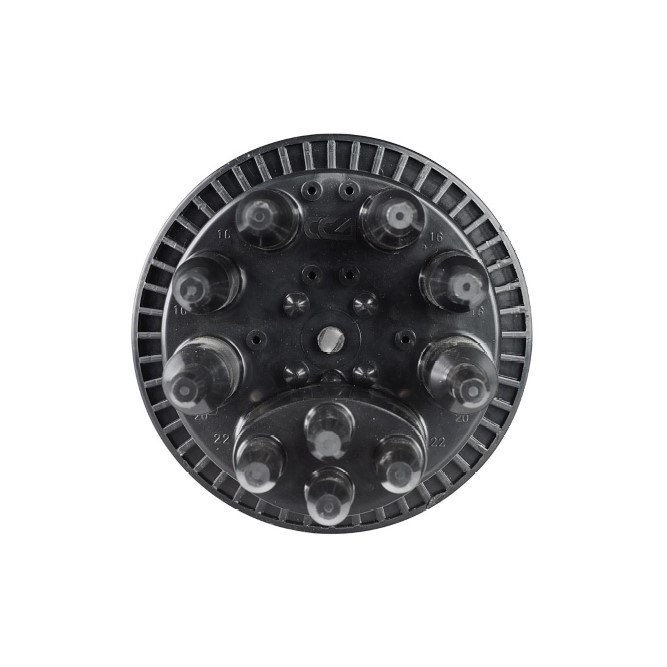

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».
При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.
Характеристики
| Макс. кол-во разъемных соединений | 18 |
| Тип адаптеров | SC |
| Макс. кол-во сварных соединений | 60 |
| Тип кассет | К-24 |
| Макс. кол-во кассет | 4 |
| Кол-во вводов: | |
| - круглый ступенчатый, до 20 мм | 2 |
| - круглый ступенчатый, до 16 мм | 4 |
| - овальный, до 10 мм/до 25 мм/транзит | 4/2/1 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | ТУТ |
| Температура эксплуатации ºС | -60…+70 |
| Габаритные размеры, мм: | |
| - длина, мм | 488 |
| - диаметр, мм | 215 |
| Масса, кг | 2,5 |
Комплектация
| Корпус (оголовник, кожух, хомут, кронштейн) | 1 шт. |
| Кассета К-24 | 3 шт. |
| Крышка кассеты К24 | 1 шт. |
| Ложемент Л12-4525 | 5 шт. |
| Ложемент Л-2СП | 1 шт. |
| Панель адаптеров 16SC | 1 шт. |
| Панель адаптеров 2SC | 1 шт. |
| Гильзы КДЗС-4525 | 20 шт. |
| Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
| Трубка ТУТ 19/5 для круглых вводов ОК | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
